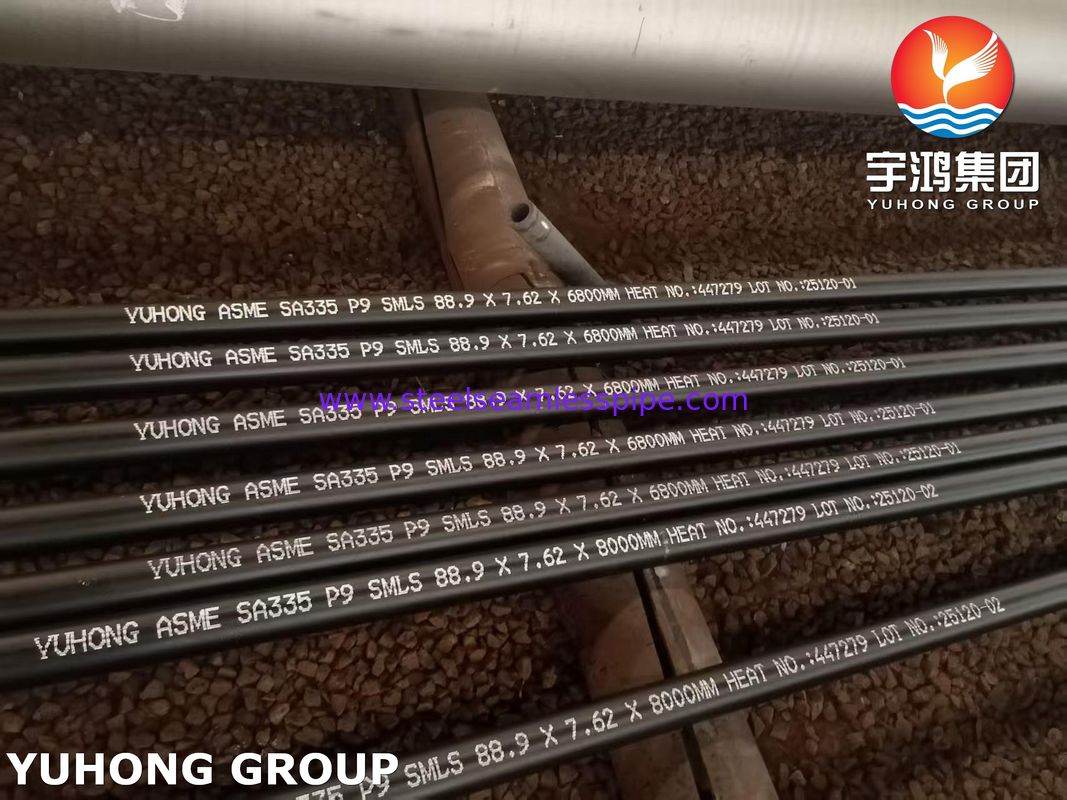

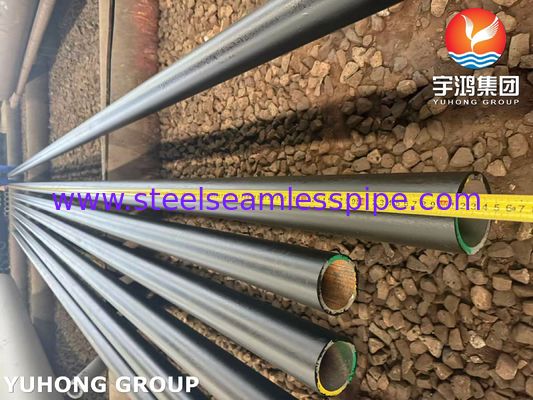

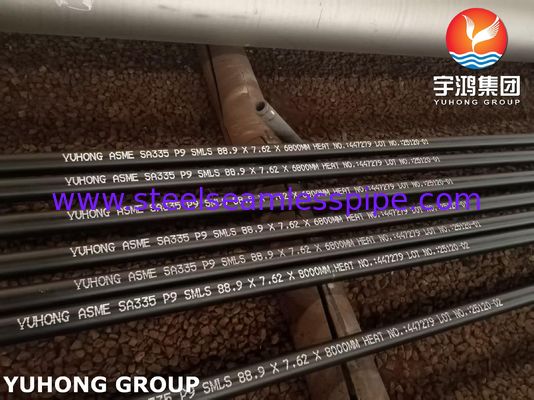

ASTM A335 P9 tuyau sans soudure en acier allié SCH40 / SCH80 pour le service à haute température

ASTM A335 P9 Pipe transparent - Pipes en acier en alliage chromé à haute température

1. Présentation du produit: conçu pour des conditions extrêmes

ASTM A335 P9 Le tuyau transparent est un acier en alliage de chrome-molybdène fabriqué pour un service à haute température / pression dans des environnements corrosifs. Conforme aux normes ASME B31.3 et NACE MR0175, il offre exceptionnel:

• Stabilité thermique: performances soutenues à 540-650 ° C (1000-1200 ° F)

• Résistance à la corrosion: résistance à sulfuration / h₂s supérieure par rapport à l'acier au carbone

• Force de fluage: limite d'élasticité minimale de 30 000 psi à 600 ° C

2. Composition chimique précise

Tableau 1: ASTM A335 P9 Exigences chimiques (poids%)

Contrôle de trace:

• Cu ≤ 0,50% | Ni ≤ 0,40% | V ≤ 0,03%
• CR: Ratio MO maintenu à 9: 1 pour une formation à l'échelle optimale

3. Global Equivalent Grades

Tableau 2: Référence croisée internationale standard

4. Propriétés mécaniques

Tableau 3: Propriétés mécaniques minimales à température ambiante (par ASTM A335)

Performance à température élevée:

• 540 ° C (1000 ° F) Force d'élasticité: ≥ 165 MPa (24 000 psi)
• Force de rupture de fluage: 34 MPa à 600 ° C / 100 000 heures
• Charpy en V en V: 20J min @ -29 ° C (-20 ° F)

5. Avantages d'ingénierie clés

• Résistance à l'oxydation: Forme une échelle de cr₂o₃ protectrice à ≥600 ° C
• Résistance à la sulfuration: 3x durée de vie plus longue contre P11 dans le gaz acide
• Résistance à la fatigue thermique: coefficient d'extension faible (13,3 μm / m · k)
• Soudabilité:
  • Pré-chauve: 200-300 ° C
  • Electrodes: E8018-B2 (AWS A5.5)
  • Traité thermique post-soudante: 675-760 ° C
• Précision dimensionnelle:
  • Tolérance OD: ± 1% (min ± 0,8 mm)
  • Tolérance en poids: +20% / - 12,5%

6. secteurs d'application critique
