Composition chimique du tube d'échangeur de chaleur ASTM A192
| Grade |
C |
M |
P |
S |
Je sais. |
| SA192 |
0.06'018 |
0Un calibre 270.63 |
Max0. Je vous en prie.025 |
Max0. Je vous en prie.025 |
Je ne peux pas.1 |

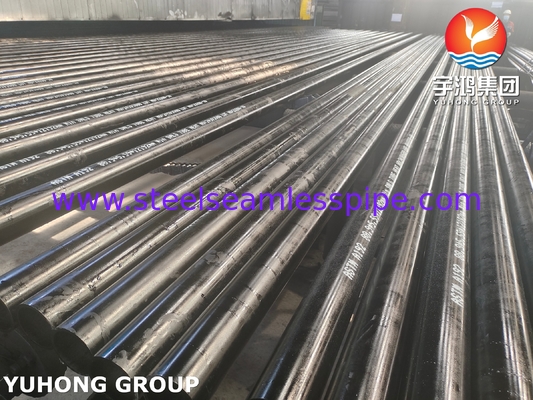

Définition du noyau de tube sans soudure ASTM A192:
ASTM A192 est une spécification standard établie par ASTM International couvrant l'épaisseur minimale des parois,tubes de chaudière et de superchauffage en acier au carbone sans soudure spécialement conçus pour le fonctionnement à haute pression dans les échangeurs de chaleur, en particulier les chaudières à tube à eau, les superchauffeurs et les échangeurs de chaleur où la fiabilité sous pression est essentielle.
Principales caractéristiques et exigences:
Fabrication de tubes sans couture selon la norme ASTM A192:
Sans couture: les tubes sont fabriqués sans couture de soudure longitudinale, généralement par perforation rotative à chaud suivie d'un laminage à chaud ou d'un dessin à froid.cruciale pour l'intégrité à haute pression.
Finition à froid: souvent tirée à froid pour obtenir des dimensions précises, une finition de surface lisse et des propriétés mécaniques améliorées.
Traitement thermique: fourni dans l'état normalisé ou soulagé des contraintes.et soulage les contraintes internes de la fabrication.

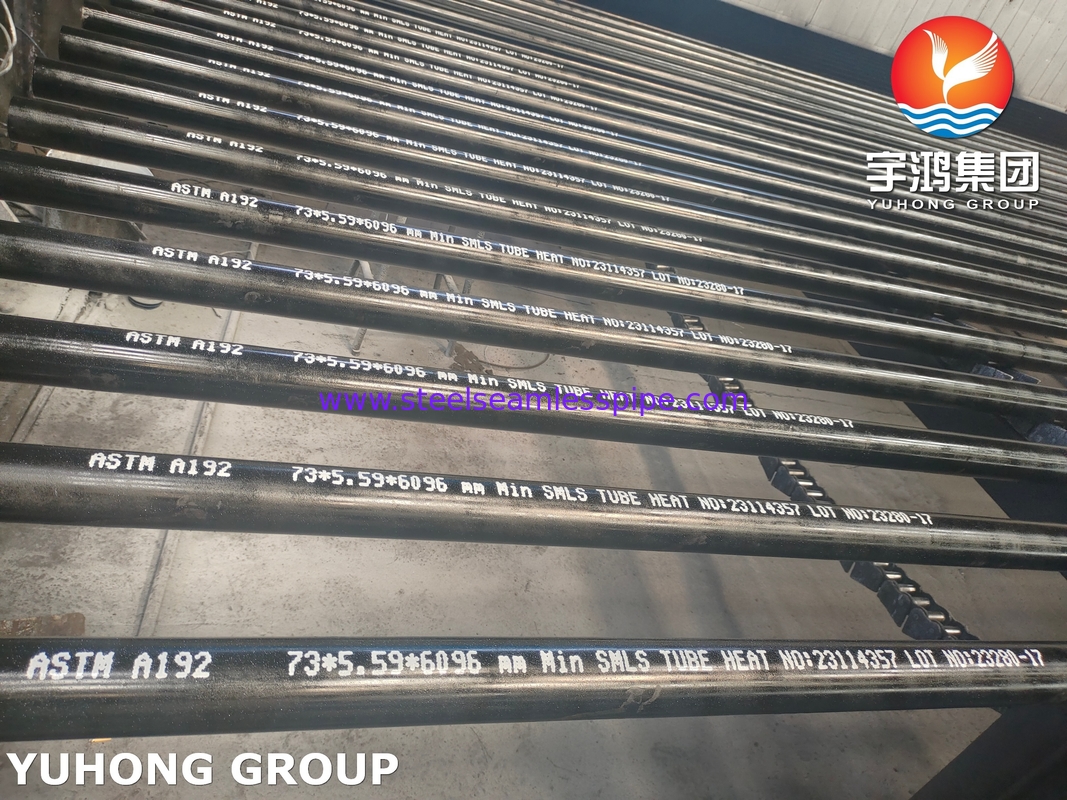

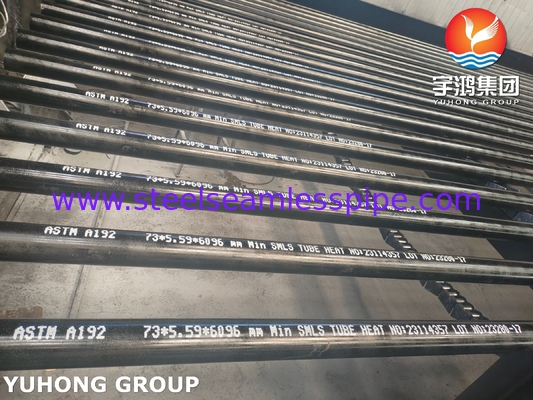

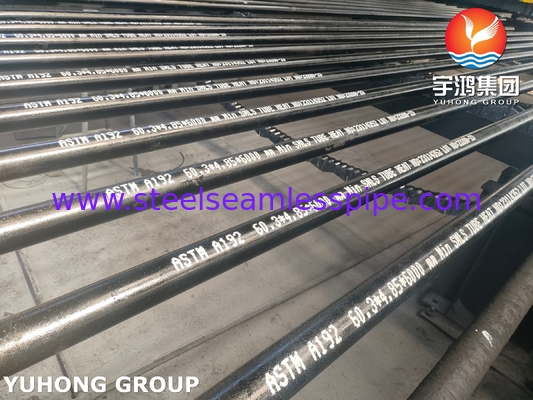

Les dimensions et les tolérances des tubes sans soudure ASTM A192:
Épaisseur minimale des parois: il s'agit de la caractéristique déterminante.L'épaisseur réelle de la paroi doit être au moins ce minimumLes tubes sont souvent commandés selon leur paroi minimale.
Tolérances: des tolérances dimensionnelles strictes sont spécifiées pour le diamètre extérieur (OD) et l'épaisseur de paroi afin d'assurer un ajustement et des performances appropriés dans les feuilles de tubes et lors de l'expansion/du laminage.
Propriétés mécaniques:
Résistance à la traction: Exigence minimale spécifiée (par exemple, min 47 ksi / 325 MPa).
Résistance au rendement: Exigence minimale spécifiée (par exemple, min 26 ksi / 180 MPa).
L'allongement: pourcentage minimal d'allongement requis pour assurer une ductilité suffisante pour la flexion et l'expansion du tube pendant l'installation.
Test et inspection des tubes sans soudure ASTM A192 (obligatoire):
Test hydrostatique ou test électrique non destructeur (NDE):Chaque tube doit être soumis soit à un essai de pression hydrostatique (pour détecter les fuites) soit à une méthode approuvée de NDE (comme l'essai du tourbillon) pour assurer la solidité et l'étanchéité aux fuites..
Essai d'aplatissement: les échantillons sont aplatis à une distance spécifiée pour démontrer leur ductilité et l'absence de défauts sans fissuration ni stratification.
Épreuve par éclairage: les échantillons sont éclairés jusqu'à une augmentation en pourcentage du diamètre pour démontrer leur ductilité et leur aptitude à se dilater en feuilles de tube.
Test de dureté: souvent effectué pour assurer la consistance et la corrélation avec la résistance à la traction.
Test de tension: Détermine la résistance à la traction, la résistance au rendement et l'allongement.

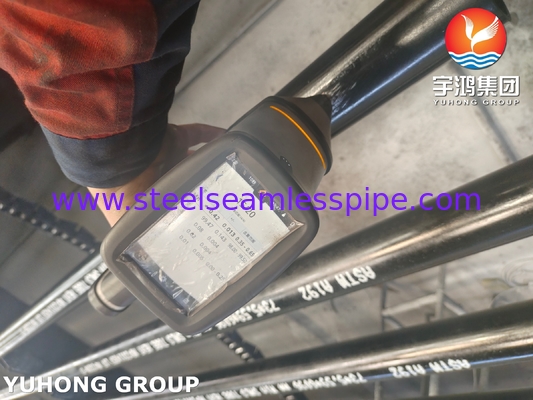

Analyse chimique: vérifie que la composition respecte les limites spécifiées.
Inspection visuelle: vérification des imperfections de surface telles que des coutures, des trous, des fissures ou des écailles au-delà des limites acceptables.
Condition de la surface:
Des finitions raisonnablement lisses et exemptes d'écailles sont requises. Des imperfections de surface mineures sont permises à condition que l'épaisseur des parois reste supérieure au minimum et qu'elles ne pénètrent pas profondément.La propreté est essentielle à l'efficacité du transfert de chaleur..
Pour l'application de la norme ASTM A192, les tubes sans couture sont principalement utilisés:
Échangeurs de chaleur haute pression: en particulier lorsque le fluide du côté du tube est sous haute pression.
Chaudières à tube d'eau: Tubes contenant un mélange eau/vapeur dans le four de chaudière.
Superchauffeurs: Tubes dans lesquelles la vapeur saturée du tambour de la chaudière est chauffée (surchauffe) à des températures plus élevées.
Économiseurs: sections préchauffant l'eau d'alimentation en utilisant la chaleur des gaz de combustion.
Autres échangeurs de chaleur par procédé à haute pression: lorsque la combinaison de la pression nominale, de la capacité à la température et du rapport coût-efficacité de l'acier au carbone est appropriée.
Pourquoi choisir le tube sans couture ASTM A192?
Capacité à haute pression: spécialement conçue pour les pressions élevées à l'intérieur des chaudières et des superchauffeurs.
Fiabilité: La construction sans couture et les tests rigoureux assurent l'intégrité sous pression.
Bonne conductivité thermique: l'acier au carbone transfère efficacement la chaleur.
Soudabilité et formabilité: la composition à faible teneur en carbone facilite le soudage et l'expansion du tube.
Coût-efficacité: Comparé aux aciers alliés, l'acier au carbone offre un bon équilibre entre performance et coût pour le service vapeur/eau à température modérée et haute pression.
Résumé:
La norme ASTM A192 spécifie des tubes en acier à faible teneur en carbone sans couture avec une épaisseur de paroi minimale définie, fabriqués selon des dimensions précises, testés rigoureusement (hydro/NDE, aplatissement, éclaboussure, tension, chimie),et traitées thermiquementIls sont le matériau de base pour les tubes contenant de l'eau à haute pression et de la vapeur dans les chaudières, les superchauffeurs et les échangeurs de chaleur similaires fonctionnant à température modérée.valorisés pour leur intégrité sous pression, l'efficacité du transfert de chaleur et le rapport coût/efficacité.
