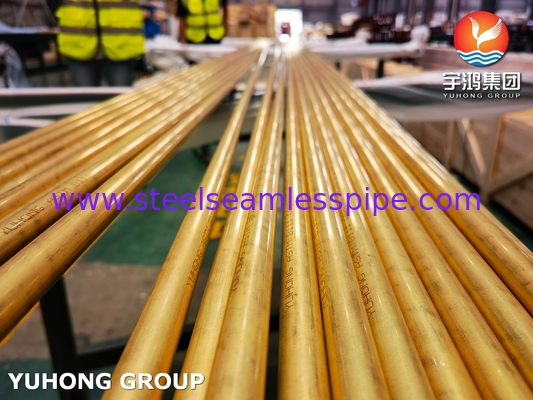

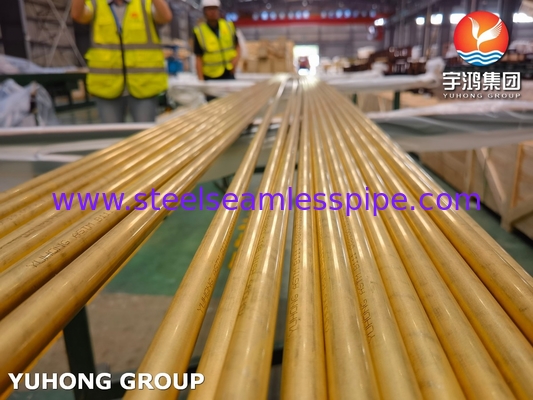

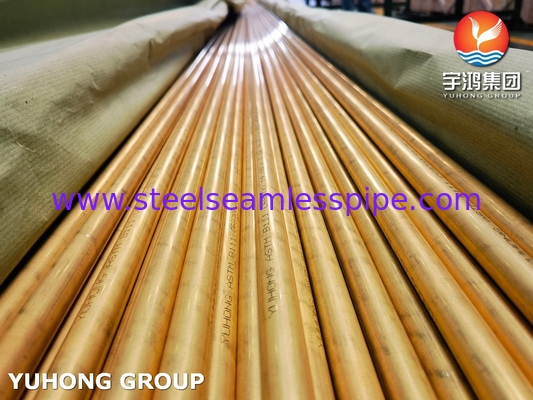

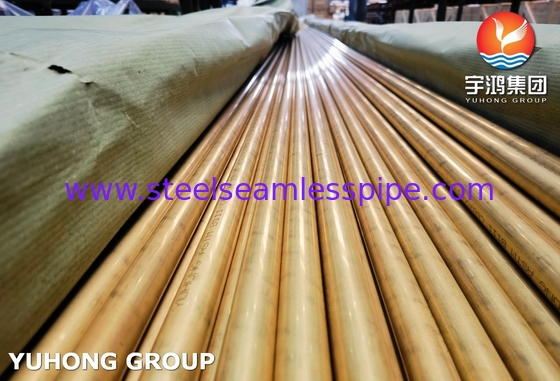

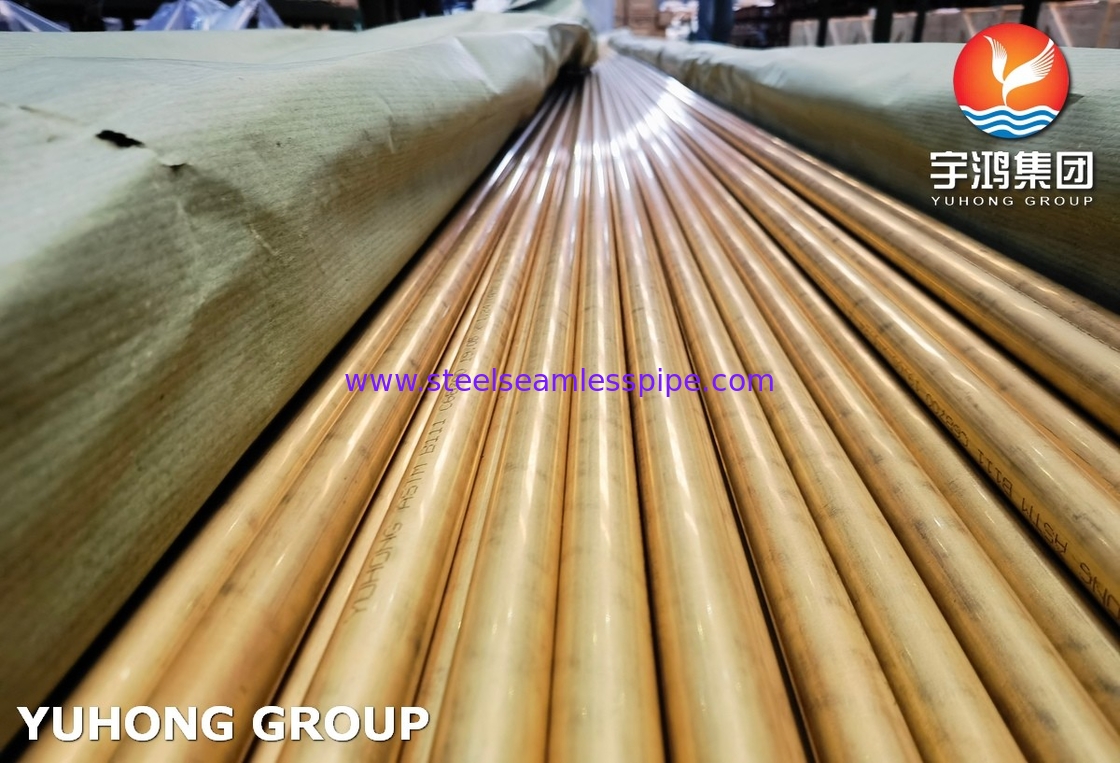

ASME SB111 C68700 Tubes en laiton sans soudure O61 pour échangeur de chaleur
Le nombre d'équipementsB111Les tubes sans couture sont couramment utilisés danscondensateurs et évaporateurs.
Le nombre d'équipements utilisés est déterminé par la norme ASME SB111.Qualité et composition du matériau
-
Matériau de base, fournit une excellente conductivité thermique et une résistance mécanique, Cu:760,0 à 79,0%
-
Améliore la résistance et la maniabilité tout en maintenant la résistance à la corrosion, Zn:Résidu
-
Améliore la résistance à la corrosion, en particulier dans l'eau de mer à grande vitesse, Al:1.8 2,5%
-
Ajout de résistance à l'érosion et aux chocs, Fe:00,05 0,20%
-
Prévient la désensification, assurant une durabilité à long terme dans les systèmes d'eau, comme:00,02 0,06%
-
Maintient la machinabilité; une faible teneur garantit la conformité avec les réglementations environnementales telles que RoHS, Pb:≤0,05%
Le nombre d'équipements utilisés est déterminé par la norme ASME SB111.Dimensions et tolérances du produit
1.Diamètre extérieur (OD)
Autonomie de la plage/valeur: 6 mm - 300 mm
Tolérance: pour les OD ≤ 50 mm, la tolérance est de ±0,05 mm; pour les OD > 50 mm, elle est de ±0,1 mm.
Note: une tolérance OD précise assure la compatibilité dans les échangeurs de chaleur et les condensateurs.
2. Épaisseur de paroi (WT)
Plage/valeur: 0,5 mm à 10 mm
Tolérance: ± 10% de l'épaisseur nominale
Note: une épaisseur de paroi uniforme assure des performances mécaniques et thermiques constantes.
3. longueur
Autonomie/valeur: jusqu'à 12 m
Tolérance: ±5 mm pour les longueurs fixes
Note: peut être personnalisé pour répondre aux exigences spécifiques du projet.
4La droiture.
Plage/valeur: ≤ 1 mm/m
Tolérance: non spécifiquement marquée
Note: assure une installation et un alignement faciles pendant l'assemblage.
Les conditions de livraison sont les suivantes:
- Finition de surface: Lisse, brillante et exempte de défauts tels que rayures, crevasses ou oxydation.
- Nettoyage: nettoyé à l'intérieur et à l'extérieur pour éliminer l'huile, la graisse et autres résidus.
- Emballage: Emballé avec un revêtement en plastique protecteur ou des caisses en bois pour éviter tout dommage pendant le transport.
- Traitement thermique: fourni en condition recuit, soulagé des contraintes ou comme tiré, selon les exigences du client.
- Marquage: Les tubes sont marqués par le nom de l'alliage, la taille et le numéro de lot pour la traçabilité.
- Personnalisation: Longueur, finitions ou revêtements spéciaux (par exemple anti-corrosion) disponibles sur demande.
Les caractéristiques de performance de l'ASME SB111 C68700
1.Résistance à la traction
Valeur: 310 à 450 MPa. Offre une résistance mécanique élevée, adaptée à des applications exigeantes.
2.Force de rendement
Valeur: 105 à 220 MPa. Résistance de rendement suffisante pour les systèmes à pression modérée.
3- L'allongement
Valeur: ≥ 35%. Une bonne ductilité permet de plier, de s'enflammer et de se former pendant la fabrication.
4Conductivité thermique
Valeur: ~ 120 W/M·K Excellente efficacité de transfert de chaleur, essentielle pour les échangeurs de chaleur et les condensateurs.
5.Résistance à la corrosion
Valeur: exceptionnellement résistant à l'eau de mer, très résistant à la désincinération, aux chocs et à la bio-encrassement dans les milieux marins.
6Résistance à l'érosion
Valeur: élevée, la teneur en aluminium améliore la résistance à l'eau à grande vitesse ou aux courants turbulents.
7Température de fonctionnement
Valeur: jusqu'à 300°C. Convient pour les applications industrielles et marines à haute température.
8.Densité
Valeur: ~ 8,53 g/cm3 Densité standard pour les alliages de laiton, garantissant un poids gérable pour les installations.
Le nombre d'équipements utilisés est déterminé par la norme ASME SB111.Certifications standardisées
- B111: Spécification standard pour les tubes de condensation sans soudure en cuivre et en alliage de cuivre.
- EN 12451 Européenne: norme pour les tubes sans soudure en cuivre et en alliage de cuivre pour les échangeurs de chaleur.
- Pour les appareils électroniques: Norme internationale pour les tubes en alliage de cuivre sans soudure pour échangeurs de chaleur.
- BS2871 Partie 3: Norme britannique pour les tubes sans soudure pour échangeurs de chaleur et condensateurs.
- Conformité à la directive RoHS:Restriction des substances dangereuses, en assurant une teneur minimale en plomb pour la sécurité.
- Le montant de l'aide est fixé à la valeur de la dette.: assure l'adéquation aux environnements de service acides où une résistance à la corrosion par H2S est requise.
- Conformité au DPE: Conformité de la directive relative aux équipements sous pression pour les systèmes sous pression en Europe.
