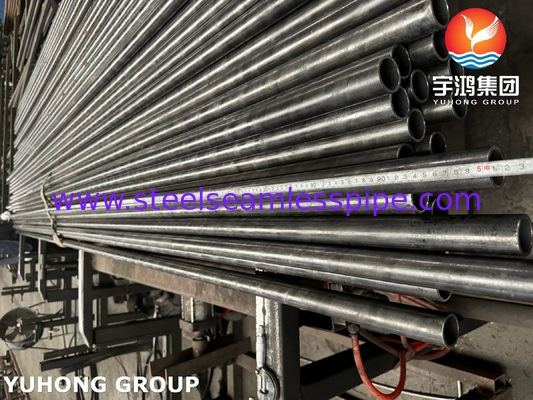

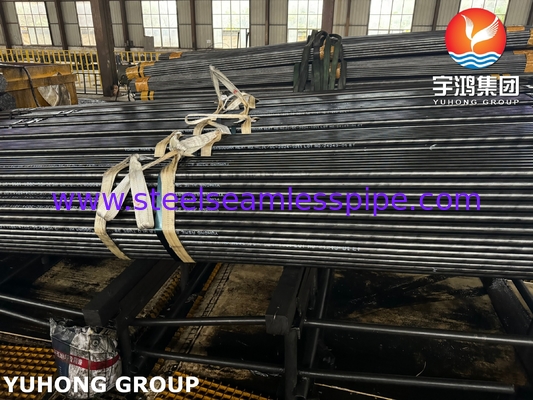

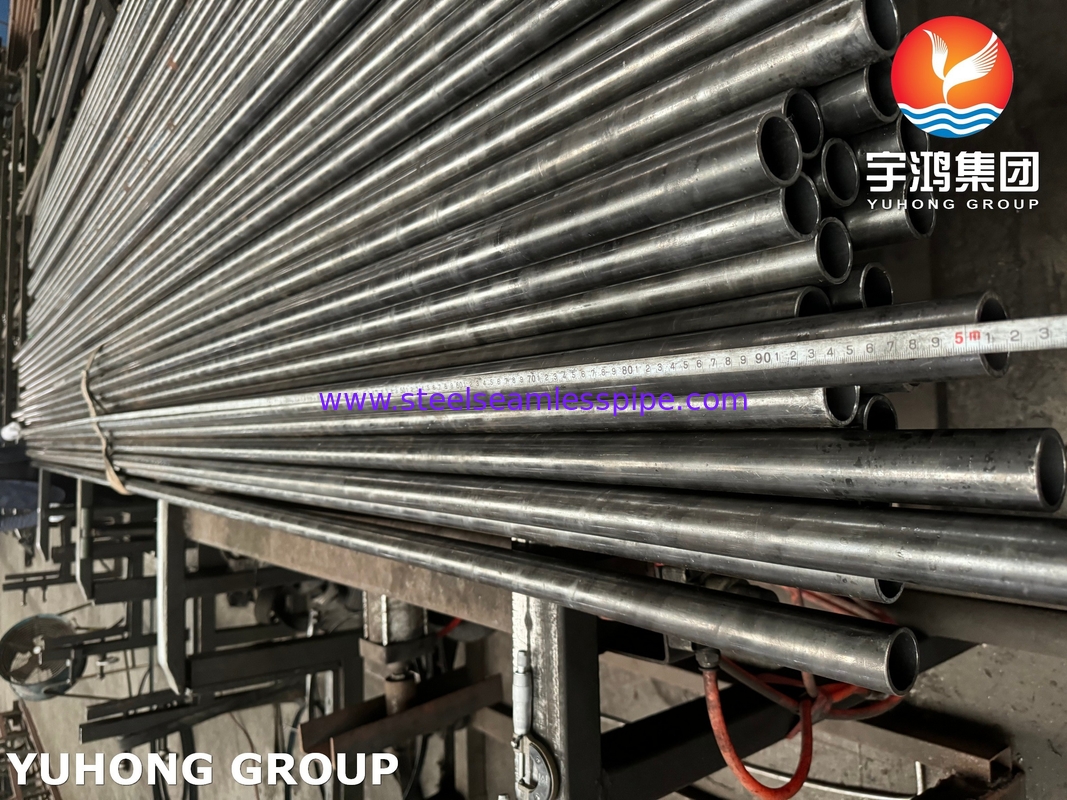

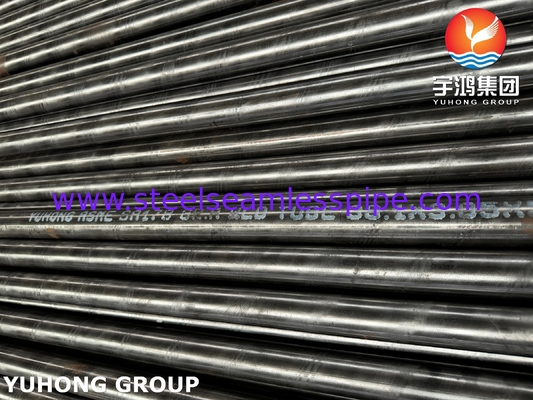

Tubes de chaudière soudés en acier au carbone de qualité ASTM A178/ASME SA178

Tube de chaudière soudé en acier au carbone ASTM A178 / ASME SA178 Grade A, tube d'échangeur de chaleur

Cette spécification ASTM A178/ASME SA178 couvre les tubes soudés par résistance électrique à paroi minimale en acier au carbone et en acier au carbone-manganèse destinés à être utilisés comme tubes de chaudière, carneaux de chaudière, carneaux de surchauffeur et extrémités sûres. Le procédé de soudage du tube est principalement fabriqué à l'aide de la technologie de soudage par résistance (ERW), qui convient aux environnements à haute température et à haute pression.

ASTM A178 GR. A les tubes de chaudière soudés en acier au carbone et les tubes d'échangeur de chaleur sont généralement livrés à l'état écroui et nécessitent un recuit de relaxation des contraintes (si requis par le scénario d'application). Les soudures nécessitent un contrôle par courants de Foucault ou par ultrasons à 100 % pour garantir l'absence de défauts, et nécessitent des essais individuels de pression d'eau. La pression est calculée en fonction de l'épaisseur de la paroi et du diamètre pour assurer l'étanchéité.

Composition chimique des tubes soudés en acier au carbone ASTM A178/ ASME SA178

Propriétés mécaniques des tubes de chaudière et d'échangeur de chaleur soudés en acier au carbone ASTM A178 Gr.A

La faible teneur en carbone des tubes de chaudière et d'échangeur de chaleur soudés en acier au carbone ASTM A178/ASME SA178 Gr. A peut améliorer les performances de soudage et réduire le risque de fragilisation dans la zone affectée par la chaleur. En même temps, il a une résistance modérée et une excellente plasticité, adaptée au pliage à froid et au traitement par expansion.

ASTM A178 GR.A le tube en acier au carbone a une efficacité de production élevée et un taux d'utilisation des matériaux élevé grâce au procédé ERW, de sorte que le coût global sera considérablement inférieur à celui d'un tube sans soudure de même spécification, ce qui est également le plus grand avantage du tube en acier au carbone ASTM A178 GR.A. En même temps, puisque l'ASTM A178 GR.A est fabriqué par laminage et soudage de tôles d'acier, la tolérance d'épaisseur de paroi est généralement meilleure que celle des tubes sans soudure laminés à chaud. Dans les cas tels que les économiseurs qui nécessitent un grand nombre de tubes à paroi mince, l'avantage économique est énorme. La faible teneur en carbone de l'ASTM A178 GR.A assure sa bonne performance de traitement à froid et de soudage sur site.

Lors de l'utilisation de ASTM A178 GR.A, il convient de noter que malgré des exigences strictes en matière de traitement thermique et d'essais non destructifs, la soudure est toujours différente du matériau de base sans soudure en termes de structure, ce qui constitue un point faible potentiel. Lorsqu'il est utilisé dans des conditions difficiles telles que les températures élevées, les pressions élevées, la corrosion, la fatigue et la concentration de contraintes, il doit être soigneusement examiné. En même temps, la température de fonctionnement maximale de l'ASTM A178 GR.A est généralement limitée à moins de 400°C (750°F), et la dégradation des performances de la zone de soudure à haute température à long terme peut être plus rapide que celle du matériau de base. Lorsqu'il est utilisé dans des situations où des tubes d'expansion sont nécessaires, une attention particulière doit être accordée au contrôle du processus d'expansion pour éviter les contraintes excessives ou les fissures dans la zone de soudure.

Domaines d'application principaux des tubes de chaudière et d'échangeur de chaleur soudés en acier au carbone ASTM A178/ASME SA178 Gr.A

(1) Système de chaudière

Le tube soudé en acier au carbone ASTM A178 Gr. A est un matériau couramment utilisé pour les tubes de chaudière à moyenne et basse pression, particulièrement adapté aux environnements eau/vapeur avec des températures ≤ 450 ℃. Les applications spécifiques incluent :

• Parois d'eau : Situées sur la surface chauffante de la chaudière, elles doivent absorber directement la chaleur rayonnante. Les performances de soudage et la plasticité des tubes soudés en acier au carbone Gr. A peuvent répondre aux exigences de traitement des rangées de tubes denses.
• Économiseurs : Les économiseurs utilisent la chaleur perdue des gaz de combustion pour préchauffer l'eau d'alimentation de la chaudière, avec une température de fonctionnement principalement dans la plage des basses températures (généralement<300 ℃). Les tubes soudés en acier au carbone Gr. A présentent des avantages en termes de résistance à la corrosion et d'économie dans cette plage de basses températures.
• Tube de raccordement du tambour à vapeur : Dans les systèmes à cycle de vapeur basse pression, les canalisations doivent résister aux contraintes thermiques périodiques, ce qui pose un risque de fatigue et de fissuration élevées. Les tubes soudés en acier au carbone Gr.A ont une bonne ductilité et peuvent réduire le risque de fissuration par fatigue.

 (2) Équipement d'échange de chaleur

• Condenseurs : Le tube soudé en acier au carbone ASTM A178 peut être utilisé pour la condensation de la vapeur dans les centrales électriques ou les navires, et les tubes Gr. A fonctionnent bien dans les environnements d'eau de refroidissement douce ou à faible salinité.
• Échangeur de chaleur pétrochimique : Le tube soudé en acier au carbone ASTM A178 GR. A convient à l'échange de chaleur dans des milieux non corrosifs tels que le pétrole et le gaz, tels que les préchauffeurs dans les raffineries et les refroidisseurs de gaz naturel.
• Système de récupération de chaleur perdue : La chaudière à chaleur perdue industrielle à tube soudé en acier au carbone ASTM A178 GR. A récupère la chaleur perdue des gaz résiduaires à basse température (tels que les aciéries, les cimenteries), et Gr. A présente des avantages significatifs en termes de rentabilité.
