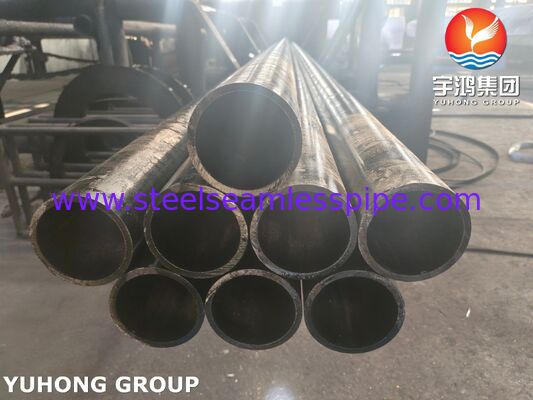

Tube sans soudure en acier au carbone ASTM A192 pour application de réchauffeur d'air

Tubes sans soudure en acier au carbone ASTM A192 pour application dans les réchauffeurs d'air

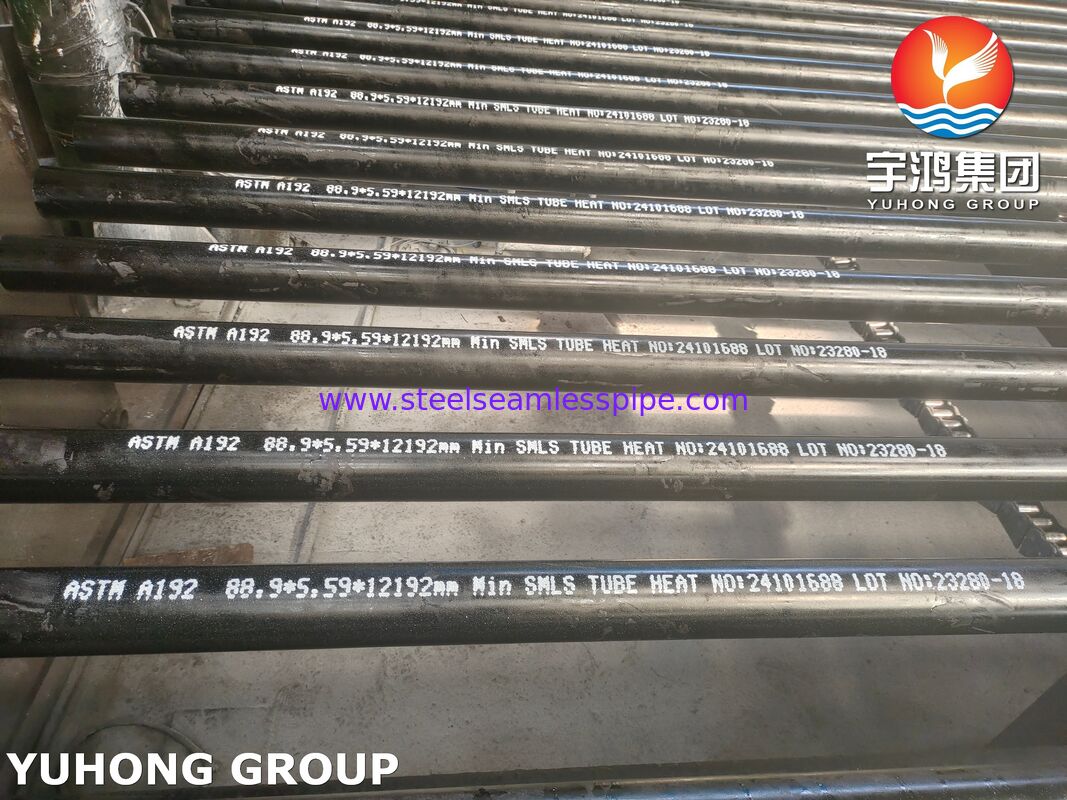

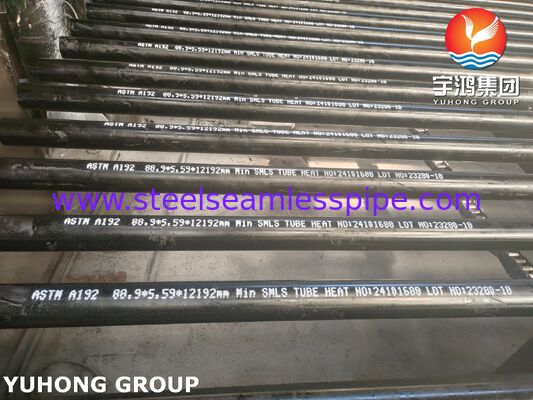

ASTM A192Le tube en acier au carbone est un tube de chaudière en acier au carbone sans soudure à haute pression produit conformément aux spécifications standard établies par l'American Society for Testing and Materials (ASTM). Les tubes en acier au carbone ASTM A192 doivent être fabriqués selon des procédés sans soudure et subir un traitement thermique approprié pour garantir que leurs performances répondent aux exigences standard. Les tubes en acier traités à chaud ne nécessitent pas de traitement thermique, tandis que les tubes en acier traités à froid nécessitent un traitement thermique à 1200 ° F (650 ° C) ou plus après le traitement à froid final.ASME SA192 est la version adoptée du code ASME pour les chaudières et les appareils sous pression. Bien que les exigences techniques soient essentiellement les mêmes que celles de l'ASTM A192, la certification et le marquage doivent être conformes aux spécifications ASME. SA192 est couramment cité dans la fabrication d'équipements sous pression.

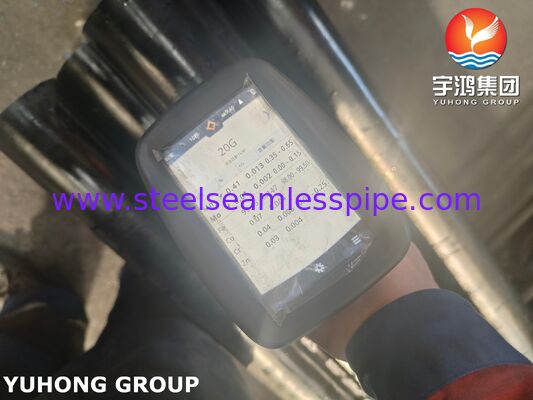

ASTM A192 les tubes en acier au carbone ont des exigences strictes en matière de composition chimique pour garantir leur résistance, leur ténacité et leur résistance à la corrosion. La teneur en carbone (C) est comprise entre 0,06 % et 0,18 %, et une faible teneur en carbone contribue à améliorer la ténacité et la performance de soudage du tube en acier ; La teneur en silicium (Si) ne doit pas dépasser 0,25 %. Le silicium joue principalement un rôle dans la désoxydation de l'acier, ce qui peut améliorer la résistance et la dureté de l'acier ; La teneur en manganèse (Mn) varie de 0,27 % à 0,63 %. Le manganèse peut améliorer la résistance et la dureté de l'acier, affiner la taille des grains et améliorer la résistance à l'usure et à la fatigue des tubes en acier ; La teneur maximale en phosphore (P) est limitée à moins de 0,035 % ; La teneur maximale en soufre (S) est limitée à moins de 0,035 %. Le contrôle strict de la teneur en impuretés de phosphore et de soufre peut efficacement éviter les défauts tels que la rupture fragile dans les tubes en acier causés par un excès d'impuretés.

Composition chimique de l'acier au carbone ASTM A192

Comparaison de l'ASTM A192 et d'autres matériaux de tubes et tuyaux en acier au carbone

• VS ASTM A106 Gr.B : Le tuyau en acier au carbone ASTM A106 Gr.B est couramment utilisé pour les tuyauteries à haute température et à haute pression, mais il n'est pas spécifiquement conçu pour l'épaisseur de paroi minimale requise pour les chaudières/surchauffeurs. Le tuyau en acier au carbone ASTM A106 Gr.B a généralement des parois plus épaisses que l'A192 de la même spécification, offrant une capacité de résistance à la pression plus élevée, mais un transfert de chaleur légèrement inférieur et un coût plus élevé. Le tuyau en acier au carbone ASTM A106 Gr.B est couramment utilisé dans les conduites de vapeur principales et les conduites d'alimentation en eau des chaudières, tandis que le tuyau en acier au carbone ASTM A192 est spécifiquement conçu pour les surchauffeurs et les faisceaux d'échangeurs de chaleur de chaudières, où des parois minces sont nécessaires pour un transfert de chaleur efficace.
• VS ASTM A210 Gr.A1 : L'ASTM A210 Gr.A1 est un tube sans soudure en acier au manganèse à teneur moyenne en carbone utilisé dans les chaudières et les surchauffeurs. En raison de sa teneur en carbone plus élevée, sa résistance et sa dureté dépassent celles de l'A192, et il est principalement utilisé dans les applications nécessitant une résistance plus élevée.

Essais et inspections requis pour les tubes en acier au carbone ASTM A192

• Essai de traction : Ceci est effectué sur des échantillons prélevés sur chaque lot de tubes en acier pour vérifier la résistance à la traction, la limite d'élasticité et l'allongement.
• Essai de dureté : Ceci est généralement effectué sur chaque tube ou lot.
• Essai de pression hydraulique : Ceci est obligatoire pour chaque tube. La pression d'essai est très élevée et maintenue pendant au moins 5 secondes pour s'assurer qu'il n'y a pas de fuite ou de déformation permanente, garantissant la sécurité sous pression.
• Essais non destructifs : La norme exige généralement des essais par courants de Foucault ou des essais par ultrasons (ou une combinaison des deux) pour détecter les défauts longitudinaux, et cela doit être effectué sur chaque tube.

Application des tubes sans soudure en acier au carbone ASTM A192

• Composants de chaudières haute pression : Les tubes en acier au carbone ASTM A192 sont couramment utilisés pour les composants clés tels que les tubes de surface chauffante, les collecteurs et les économiseurs dans les chaudières haute pression. Ces composants doivent résister à la vapeur ou à l'eau chaude à haute température et à haute pression, de sorte que les tubes en acier doivent avoir une excellente résistance aux températures et aux pressions élevées.
• Surchauffeur et resurchauffeur : Les tubes en acier au carbone ASTM A192 sont utilisés pour transporter de la vapeur à haute température et à haute pression dans le surchauffeur et le resurchauffeur, assurant une circulation et une conversion d'énergie efficaces de la vapeur dans le système de chaudière.
• Industrie pétrochimique : Les tubes en acier au carbone ASTM A192 jouent également un rôle important dans l'industrie pétrochimique. Ils sont utilisés dans les systèmes de transmission de fluides à haute température et à haute pression, tels que les pipelines de vapeur, les réchauffeurs, etc., pour assurer le bon déroulement du processus de production.
• Industrie de l'énergie : Les tubes en acier au carbone ASTM A192 sont largement utilisés dans la fabrication des chaudières des centrales électriques. En tant que principaux composants structurels des chaudières, ils supportent la pression de la vapeur à haute température et à haute pression, assurant le fonctionnement sûr et stable des chaudières des centrales électriques.
