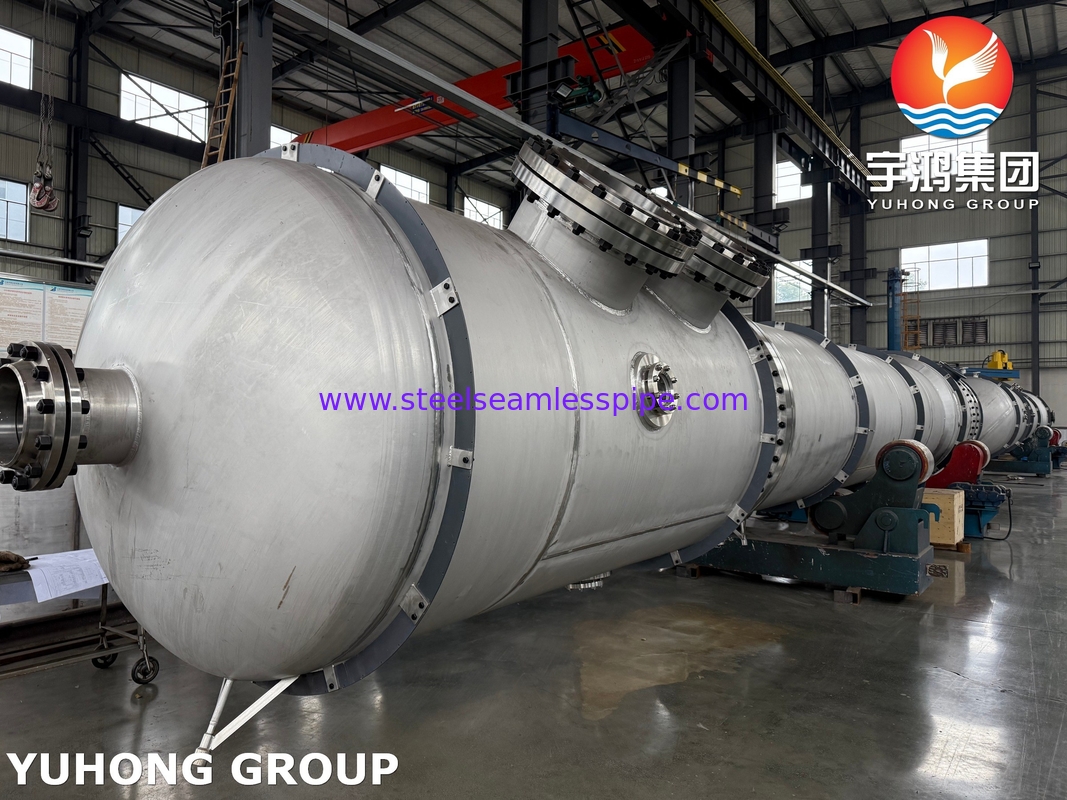

Tubes sans soudure ASTM A312 TP316L avec coque en acier au carbone ASTM A516 Gr.70 pour échangeur de chaleur
Yuhong Holding Group Co., Ltd.est un fabricant et fournisseur mondialement reconnu d'équipements industriels haut de gamme, y compris des échangeurs de chaleur, des chauffe-eau, des refroidisseurs d'air et leurs composants essentiels.technologie de pointe, et un engagement envers la qualité, nous fournissons des solutions de haute performance qui répondent aux exigences rigoureuses des industries dans le monde entier.Tubes sans soudure ASTM A312 TP316L avec coque en acier au carbone ASTM A516 Gr.70 pour échangeur de chaleurCes échangeurs de chaleur sont conçus pour des performances supérieures dans des environnements à haute température et corrosifs, ce qui en fait un choix fiable pour diverses applications industrielles.
1. ASTM A312 TP316L Composition chimique et propriétés mécaniques
Pour l'application de la norme ASTM A312 TP316Lest un acier inoxydable austénitique connu pour son excellente résistance à la corrosion, sa résistance élevée et sa soudabilité supérieure.qui aide à prévenir la précipitation de carbure pendant le soudage, assurant une excellente résistance à la corrosion intergranulaire.
Composition chimique de l'ASTM A312 TP316L
| Élément |
Composition (%) |
| Le carbone (C) |
≤ 0,03 |
| Manganèse (Mn) |
≤ 200 |
| Périmètre d'écoulement |
≤ 0,045 |
| Soufre (S) |
≤ 0,030 |
| D'autres composés |
≤ 0,75 |
| Pour les métaux non métalliques |
16.00 ¢ 18.00 |
| Nikkel (Ni) |
10.00 ¢14.00 |
| Molibdène (Mo) |
2.00 ¥3.00 |
| L'azote (N) |
≤ 0,10 |
La teneur en molybdèneTP316Laméliore sa résistance à la corrosion des crevasses et des fissures dans les environnements chlorés, ce qui en fait un matériau idéal pour les tubes d'échangeurs de chaleur utilisés dans des conditions difficiles.
Propriétés mécaniques de l'ASTM A312 TP316L
| Les biens immobiliers |
Valeur |
| Résistance à la traction |
Pour les appareils à combustion interne |
| Résistance au rendement |
Pour les appareils à combustion interne |
| L'allongement |
≥ 35% |
| Dureté |
≤ 90 HRB |
Ces propriétés garantissent queTubes sans couture TP316Loffrent une résistance et une durabilité supérieures tout en conservant une excellente résistance à la corrosion dans des conditions de fonctionnement à haute température.
2. ASTM A516 Gr.70 Carcasse en acier au carbone
Pour les appareils de traitement des eaux usées70est une qualité d'acier au carbone largement utilisée pour les récipients sous pression et les coques d'échangeurs de chaleur.et la soudabilité le rendent adapté aux applications à haute pression et à haute température.
Composition chimique de l'ASTM A516 Gr.70
| Élément |
Composition (%) |
| Le carbone (C) |
≤ 0,30 |
| Manganèse (Mn) |
0.85 ¢1.20 |
| Périmètre d'écoulement |
≤ 0,035 |
| Soufre (S) |
≤ 0,035 |
| D'autres composés |
0.15 à 0.40 |
Propriétés mécaniques de l'ASTM A516 Gr.70
| Les biens immobiliers |
Valeur |
| Résistance à la traction |
485 ‰ 620 MPa (70.000 ‰ 90.000 psi) |
| Résistance au rendement |
≥ 260 MPa (38 000 psi) |
| L'allongement |
≥ 21% |
| Épreuve d'impact |
Passé à -50°C (-58°F) |
La capacité de cet acier au carbone à résister à des pressions et à des températures extrêmes en fait un matériau idéal pour les coques d'échangeurs de chaleur.
3. Processus de superposition de soudage pour les composants d'échangeurs de chaleur
La superposition par soudage est un procédé essentiel utilisé pour améliorer la durabilité et la résistance à la corrosion des composants des échangeurs de chaleur.ASTM A516 Gr.70 Casques en acier au carbone, recouvrant avecTP316L en acier inoxydableoffre une protection supplémentaire contre la corrosion et l'usure, assurant la longévité et la fiabilité de l'échangeur de chaleur.
Paramètres de superposition des soudures clés
-
Compatibilité matérielle:
- Matériau de base: ASTM A516 Gr.70
- Matériau de revêtement: TP316L en acier inoxydable
-
Processus de soudage:
- Le soudage à l'arc submergé (SAW) ou le soudage à l'arc au tungstène au gaz (GTAW) est généralement utilisé pour des superpositions de haute qualité.
-
Épaisseur:
- Épaisseur du revêtement: 3 ̊5 mm (selon les exigences de l'application).
-
Épreuves et inspections:
- Tests à ultrasons à 100% (UT) pour éviter les défauts sous-marins.
- Test de pénétration (PT) pour vérifier que la surface de soudure est exempte de fissures ou de porosité.
- Test hydrostatique pour assurer l'intégrité de la coque et des tubes.
Le processus de superposition améliore la résistance à la corrosion de la coque, ce qui la rend adaptée à la manipulation de fluides agressifs dans les échangeurs de chaleur.
4Applications des échangeurs de chaleur avec tubes ASTM A312 TP316L et coquilles ASTM A516 Gr.70
La combinaison deTubes sans couture TP316LetA516 Gr.70 coquillagesCes échangeurs de chaleur sont polyvalents, durables et efficaces.
Principales applications
-
Traitement chimique:
- Pour les processus de récupération de chaleur, de refroidissement et de chauffage dans les usines chimiques.
- Convient pour la manipulation de fluides corrosifs et les opérations à haute température.
-
Industrie pétrochimique:
- Utilisé dans les raffineries pour transférer la chaleur entre les hydrocarbures et d'autres fluides.
-
Industrie du pétrole et du gaz:
- Pour les plateformes offshore, les usines de traitement du gaz et les pipelines.
- Idéal pour les environnements à forte teneur en chlorure ou en gaz acide.
-
Génération d'électricité:
- Dans les condensateurs de vapeur, les chauffe-eau et autres échangeurs de chaleur des centrales électriques.
-
Industrie alimentaire et des boissons:
- Dans les échangeurs de chaleur sanitaires utilisés pour la pasteurisation et la stérilisation.
-
Industrie pharmaceutique:
- Pour les échangeurs de chaleur nécessitant une résistance élevée à la contamination et à la corrosion.
La construction robuste et la résistance élevée à la corrosion de ces échangeurs de chaleur assurent une longue durée de vie et des performances fiables dans des environnements exigeants.
