Yuhong Holding Group Co., LTD.
 |
| Lieu d'origine: | Chine |
| Nom de marque: | YUHONG |
| Certification: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Numéro de modèle: | ASTM/ASME |
| Quantité de commande min: | 500kgs |
|---|---|
| Prix: | NEGOTIABLE |
| Détails d'emballage: | paquet Pli-en bois de cas de /Iron de cas avec le chapeau en plastique |
| Délai de livraison: | 10-90 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | Selon la demande du client |
| Le type: | Tuyaux à nageoires de type L | La norme: | ASTM |
|---|---|---|---|
| Catégorie matérielle: | Acier duplex/acier au carbone | Matériel d'aileron: | Aluminium, acier au carbone, acier inoxydable |
| Surligner: | Échangeur de chaleur tube à aileron de type L,Tubes à aileron de type L,Tubes à nageoires de type ASTM |
||

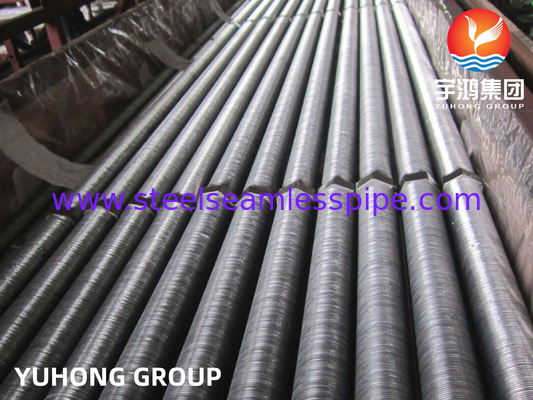

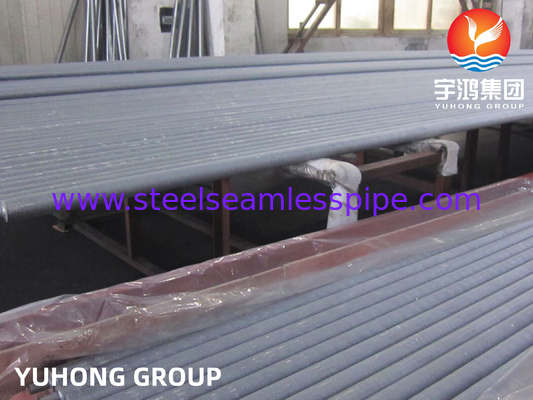

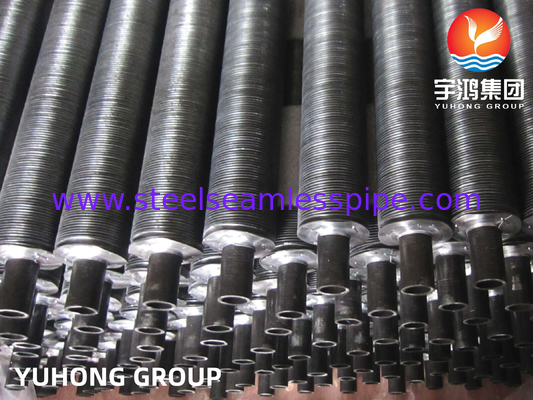

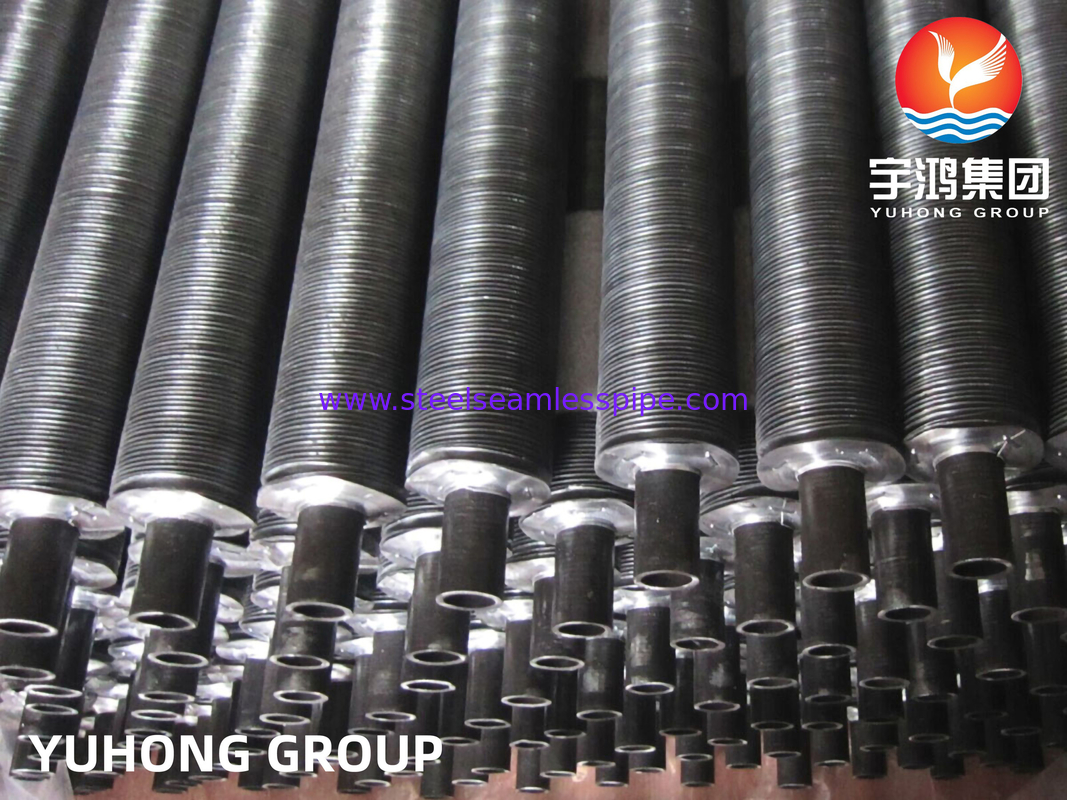

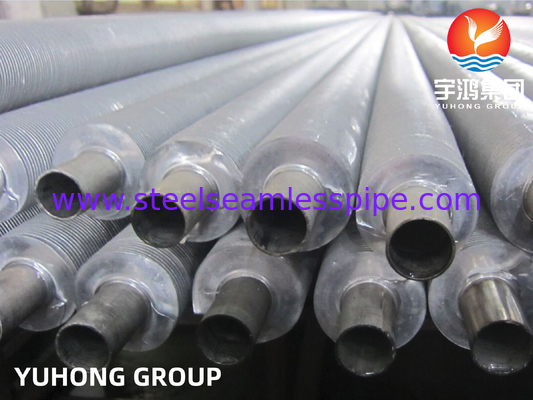

Tubes à nageoires de type L à plaque pour échangeur de chaleur
Le tube à aileron de type L est un type de tube échangeur de chaleur utilisé dans diverses industries telles que la pétrochimie, la production d'électricité et les applications de chauffage et de refroidissement.Le "L" de son nom fait référence à la forme des nageoires fixées au tubeCes ailerons sont de forme rectangulaire et sont fixés à 90 degrés sur le tube, ce qui lui donne une forme en L. Cette conception augmente la surface du tube.améliorant ainsi son efficacité de transfert de chaleurLes tubes sont généralement fabriqués à partir de matériaux tels que le cuivre, l'aluminium ou l'acier inoxydable, selon les exigences spécifiques de l'application.
Avant d'enrouler les nageoires, enrouler des motifs sur le tube de base, ou ajouter une lame au enrobageur, enrouler sur le tube de base,et utilisez la lame arrière Un tube à nageoires fabriqué par enroulement, grognant et enroulé en même temps.
Le tube à nageoires de type KL repose sur le contact de surface maximal entre les nageoires et le tube, qui est assuré par la tension des bandes de nageoires formant une hélice autour du tube pré-enroulé,fournissant une meilleure adhérence et un meilleur transfert de chaleurLa température de travail maximale du tube à aileron de type KL peut atteindre 250°C et la pression de travail maximale peut atteindre 3,2 MPa.
Le tube à nageoires de type LL est un tube à nageoires dans lequel les pieds des nageoires sont préformés en forme de LL (nageoires LL qui se chevauchent) et une bande de nageoires en aluminium ou en cuivre est appliquée sur le tube de base sous tension.Cependant, les pieds sont préformés de sorte qu'un pied se recouvre de l'autre, ce qui augmente la protection du tube de base et la surface de contact thermique du tube à nageoires.préchauffants à air., la température maximale de fonctionnement peut atteindre 180 °C.
Les nageoires en forme de "LL" sont reliées entre elles pour empêcher le mouvement et la séparation.les ailerons plats lisses avec des ailerons en forme de "LL" perpendiculaires à la surface du tube en acier sans soudure offrent une très faible résistance au débit d'air/gaz et garantissent que l'encrassement est maintenu au minimumLe fond de la nageoire est en contact avec le tube de base et fournit une couverture complète sur toute la longueur de la nageoire.Ce tube à nageoires de type LL est souvent utilisé pour remplacer les nageoires extrudées plus coûteuses dans des environnements corrosifs.
Transférer la chaleur d'un fluide chaud vers un fluide plus froid à travers une paroi de tube est la raison pour laquelle beaucoup d'entre nous utilisent des tubes à nageoires.
Mais vous pourriez demander, quel est le principal avantage d'utiliser un tube à nageoires? Pourquoi ne pas utiliser un tube ordinaire pour effectuer ce transfert?
En n'utilisant pas de tube à nageoires, la surface extérieure n'est pas significativement plus grande que la surface intérieure.le fluide ayant le coefficient de transfert de chaleur le plus bas dictera le taux de transfert de chaleur global. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
Les tubes à nageoires augmentent à l'extérieur de la surface.Cela diminue ensuite le nombre total de tubes nécessaires à une application donnée, ce qui réduit également la taille globale de l'équipement et peut à long terme réduire le coût du projet.Dans de nombreux cas d'application, un tube à nageoires remplace six tubes nus ou plus à moins d'un tiers du coût et d'un quart du volume.
Pour les applications qui impliquent le transfert de chaleur d'un fluide chaud à un fluide plus froid à travers une paroi de tube, des tubes à nageoires sont utilisés.où l'un des fluides est l'air ou un autre gaz, le coefficient de transfert de chaleur du côté de l'air sera beaucoup plus faible, de sorte qu'une surface de transfert de chaleur supplémentaire ou un échangeur de tuyaux à nageoires est très utile.Le débit global du modèle d'un échangeur de tubes à nageoires est souvent le débit croisé, cependant, il peut également être un flux parallèle ou un contre-flux.
Les nageoires sont utilisées pour augmenter la surface effective des tubes des échangeurs de chaleur.Les tubes à nageoires sont utilisés lorsque le coefficient de transfert de chaleur à l'extérieur des tubes est sensiblement inférieur à celui à l'intérieur.En d'autres termes, la chaleur est transférée du liquide au gaz, de la vapeur au gaz, comme l'échangeur de chaleur vapeur-air et l'échangeur de chaleur liquide-air.
La vitesse à laquelle un tel transfert de chaleur peut se produire dépend de trois facteurs: la différence de température entre les deux fluides;[2] le coefficient de transfert de chaleur entre chacun des fluides et la paroi du tube; et [3] la surface à laquelle chaque fluide est exposé.
| Le type | Définition | Tubes de base | Spécification des ailerons (mm) | ||
| Surdose (mm) | La hauteur de la nageoire | Hauteur des nageoires | Épaisseur de nageoire | ||
| Incorporé | Tubes à nageoires de type G | 16 à 63 | 2.1 à 5 | < 17 | - Je ne sais pas.4 |
| Extrudés | Métal composé de métaux simples | 8 à 51 | 1.6 à 10 | < 17 | 0.2 à 0.4 |
| Tubes à nageoires basses de type T | 10 à 38 | 0.6 à 2 | > 16 | - Je ne sais pas.3 | |
| Tubes en bambou, tubes ondulés | 16 à 51 | 30 août | < 2.5 | / | |
| Une plaie | Tubes à nageoires de type l/kl/ll | 16 à 63 | 2.1 à 5 | < 17 | - Je ne sais pas.4 |
