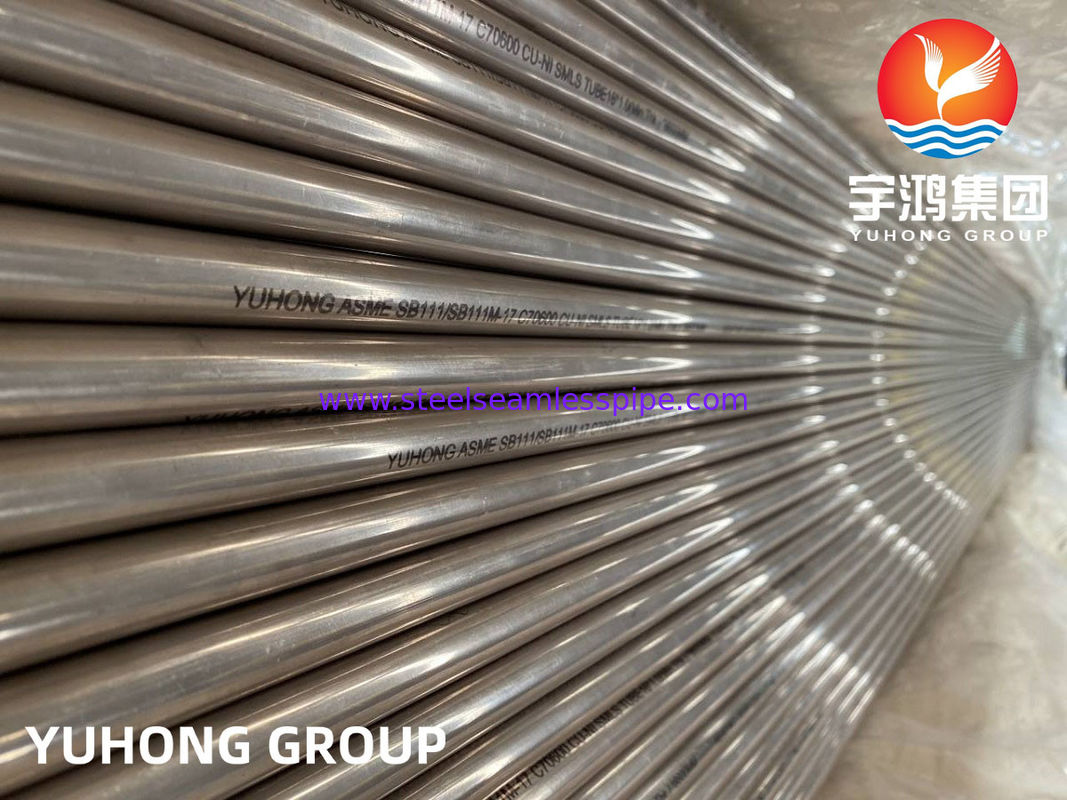

Tubes sans soudure en alliage de cuivre ASME B111 CuNi 90/10 C70600 15mm 25mm 50mm Réglage de l'eau Réglage de l'air

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG HOLDING GROUP
Certification:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numéro de modèle:	C44300, C68700, C70600, C71500

Conditions de paiement et expédition:

Quantité de commande min:	100KGS
Prix:	NEGOTIABLE
Détails d'emballage:	Paquet de boîte en bois
Délai de livraison:	15-20 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	Selon la demande du client

Contact

Tous les produits

Pipe en acier inoxydable sans soudure (242)

Tube inoxydable sans soudure en acier (237)

Tube à ailettes (453)

tube d'échangeur de chaleur (162)

Pièces d'échangeur de chaleur (169)

tuyau soudé d'acier inoxydable (50)

Tube soudé d'acier inoxydable (98)

Tuyau d'acier inoxydable duplex (135)

Tube d'acier allié (129)

tube recuit lumineux (152)

Tube d'alliage de cuivre (169)

Tuyau d'alliage de nickel (309)

Tubes à aiguille (26)

tube de coude en U (189)

Tube de chaudière (110)

montage en acier (664)

Bride en acier (477)

Valves en acier (12)

Bande en acier de précision (29)

Fils d'alliage (271)

Autres (61)

Description de produit détaillée

Matériel:	C44300, C68700, C70600, C71500	La norme:	ASTM B111, ASTM B88, ASTM B288, ASTM B688
Type de produits:	Tube sans couture, tube soudé, montage de cuivre, tube d'aileron de cuivre	TPIs:	LA BV, GV, IEI, DÉPRIMÉS,….
le paquet:	cas Pli-en bois de /Iron de cas
Surligner:	Tubes en alliage de cuivre à refroidisseur d'air , C70600 Tubes sans soudure en alliage de cuivre , Tubes sans soudure en alliage de cuivre de 15 mm

Réchauffeur de refroidisseur d'air de traitement de l'eau du tube sans couture ASME B111 CuNi 90/10 C70600 15mm 25mm 50mm d'alliage de cuivre

ASTM B-111-89a/ASME SB-111-89a

TUBES ET FERRULE DE CONDENSEUR SANS SOUDURE EN CUIVRE ET ALLIAGE DE CUIVRE

1. Portée

1.1 Cette spécification couvre les tubes et viroles sans soudure en cuivre et divers alliages de cuivre jusqu'à 31/8 po inclus en dimètre, destinés à être utilisés dans les condenseurs de surface, les évaporateurs et les échangeurs de chaleur.les tubes destinés à cette application sont normalement fabriqués à partir des cuivres ou alliages de cuivre suivants :

Cuivre ou alliage de cuivre	Utilisation précédente	Type de métal
Non UNS	Désignation	Type de métal
C10200	DE	Sans oxygène et sans désoxydants résiduels
C12000	DLP	Phosphorisé, faible phosphore résiduel
C12200	DHP	Phosphorisé, phosphore résiduel élevé
C14200	DPA	Phophorisé, arsenical
C19200	-	Phophorisé, 1% de fer
C23000	-	Laiton rouge
C28000	-	Muntz Métal
C44300	-	Métaux de l'Amirauté, B, C et D
C44400	-	-
C44500	-	-
C60800	-	Aluminium Bronze
C68700	-	Aluminium Laiton, B
C70400	-	95-5 Cuivre-Nikel
C70600	-	90-10 Cuivre-Nikel
C71000	-	80-20 Cuivre-Nikel
C71500	-	70-30 Cuivre-Nikel
C71640	-	Cuivre-Nikel-fer-Manganèse
C72200	-	-

1.2 Avertissement - Le mercure présente un risque certain pour la santé lors de son utilisation et de son élimination (voir 12.1.)

Alliage de cuivre UNS No.	Cuivre Plus Éléments Nommés % min.
C60800	99,5
C70400	99,5
C70600	99,5
C71000	99,5
C71500	99,5
C71640	99,5
C72200	99,8

Pour les alliages de cuivre dans lesquels le zinique est spécifié comme complément.le cuivre ou le zinc peuvent être pris comme différence

entre la somme de tous les éléments analysés et 100%

TABLEAU 1 EXIGENCES CHIMIQUES

Composition, %
Cuivre ou alliage de cuivre N° UNS	CuivreA	Étain	Aluminium	Nickel, y compris cobalt	Plomb, maximum	Fer	Zinc	Manmagnèse	Arsenic	Antimoine	Phosphore	Chro mium	Autres éléments nommés
C10200	99,95 minutes	-	-	-	-	-	-	-	-	-	-	-	-
C12000	99,90 minutes	-	-	-	-	-	-	-	-	-	0,004-0,012	-	-
C12200	99,9 minutes	-	-	-	-	-	-	-	-	-	0,015-0,040	-	-
C14200	99.40 minutes	-	-	-	-	-	-	-	0,15-0,50	-	0,015-0,040	-	-
C19200	98,7 minutes	-	-	-	-	0,8-1,2	-	-	0,15-0,50	-	0,01-0,04	-	-
C23000	84,0-86,0	-	-	-	0,05	0,05 maximum	remémorer	-	-	-	-	-	-
C28000	59,0-63,0	-	-	-	0,30	0,07 maximum	reste	-	-	-	-	-	-
C44300	70,0-73,0	0,9-1,2	-	-	0,07	0,06 maximum	reste	-	0,02-0,06	-	-	-	-
C44400	70,0-73,0	0,9-1,2	-	-	0,07	0,06 maximum	reste	-	-	0,02-0,10	-	-	-
C44500	70,0-73,0	0,9-1,2	-	-	0,07	0,06 maximum	reste	-	-	-	0,02-0,10	-	-
C60800	reste	-	5,0-6,5	-	0,10	0,10 maximum	-	-	0,02-0,35	-	-	-	-
C68700	76,0-79,0	-	1,8-2,5	-	0,07	0,06 maximum	reste	-	0,02-0,10	-	-	-	-
C70400	reste	-		4.8-6.2	0,05	1.3-1.7	1,0max	0,30-0,8	-	-	-	-	-
C70600	reste	-		9.0-11.0	0,05^B	1,0-1,8	1,0max^B	1,0max	-	-	^B	-	^B
C71000	reste	-		19,0-23,0	0,05^B	0,50-1,0	1,0max^B	1,0max	-	-	^B	-	^B
C71500	reste	-		29,0-33,0	0,05^B	0,40-1,0	1,0max^B	1,0max	-	-	^B	-	^B
C71640	reste	-		29,0-32,0	0,05^B	1.7-2.3	1,0max^B	1,5-2,5	-	-	^B	-	^B
C72200	reste	-		15,0-18,0	0,05^B	0,50-1,0	1,0max^B	1,0max	-	-	^B	0,30 -0,70	^B

^UNCuivre (y compris argent),
^BLorsque le produit est destiné à des applications de soudage ultérieures, et ainsi spécifié par l'acheteur, le zinc doit être de 0,50 % maximum,
plomb 0,02 % max, phosphore 0,02 % max, soufre 0,02 % max et carbone 0,05 % max.
Lorsque tous les éléments du tableau 1 sont analysés, leur somme doit être celle indiquée dans le tableau suivant.

Alliage de cuivre UNS No.	Cuivre Plus Éléments Nommés.% min
C23000	99,8
C28000	99,7
C44300	99,6
C44400	99,6
C44500	99,6
C68700	99,5

TABLEAU 2 EXIGENCES DE TENSION

Cuivre ou alliage de cuivre N° UNS	Désignation de l'humeur		Résistance à la traction min ksi^UN	Limite d'élasticité^Bmin ksi^UN	Allongement en 2 po, min%
Cuivre ou alliage de cuivre N° UNS	Standard	Ancien	Résistance à la traction min ksi^UN	Limite d'élasticité^Bmin ksi^UN	Allongement en 2 po, min%
C10200, C12000, C12200, C14200	H55	dessiné par la lumière	36	30	...
C10200, C12000, C12200, C14200	H80	étiré	45	40	...
C19200	061	recuit	38	12	...
C23000	061	recuit	40	12	...
C28000	061	recuit	50	20	...
C44300, C44400, C44500	061	recuit	45	15	...
C60800	061	recuit	50	19	...
C68700	061	recuit	50	18	...
C70400	061	recuit	38	12	...
C70400	H55	dessiné par la lumière	40	30	...
C70600	061	recuit	40	15	...
C70600	H55	dessiné par la lumière	45	35	...
C71000	061	recuit	45	16	...
C71500	061	recuit	52	18	...
C71500	-	-	-	-	-
Épaisseurs de paroi jusqu'à 0,048 po, y compris	HR50	dessiné, soulagé du stress	72	50	12
Épaisseurs de paroi supérieures à 0,048 po.	HR50	dessiné, soulagé du stress	72	50	15
C71640	061	recuit	63	25	...
C71640	HR50	dessiné, soulagé du stress	81	58	...
C72200	061	recuit	45	16	...
C72200	H55	dessiné par la lumière	50	30	...

TABLEAU 3 EXIGENCES D'EXTENSION

Désignation de l'humeur		Cuivre ou alliage de cuivre N° UNS	Expansion du diamètre extérieur du Tbue, en pourcentage du diamètre extérieur d'origine
Standard	Ancien	Cuivre ou alliage de cuivre N° UNS
061	recuit	C19200	30
		C23000	20
		C28000	15
		C44300,C44400,C44500	20
		C60800	20
		C68700	20
		C70400	30
		C70600	30
		C71000	30
		C71500	30
		C71640	30
		C72200	30
H55	dessiné par la lumière	C10200,C12000,C12200	20
		C14200	20
		C70400	20
		C70600	20
		C72200	20
HR50	dessiné, le stress soulagé	C71500	20
HR50	étiré, extrémité recuite	C10200,C12000,C14200	30

TABLEAU 4 PROFONDEUR D'ENCOCHE

Épaisseur de paroi du tube, po.	Diamètre extérieur du tube, po.
Épaisseur de paroi du tube, po.	Plus de ¼ à ¾, y compris	Plus de ¾ à 1 ¼, y compris	Plus de 1¼ à 3⅓, incl.
Plus de 0,017 à 0,032	0,005	0,006	0,007
0,032-0,049, inclus	0,006	0,006	0,0075
0,049-0,083, inclus	0,007	0,0075	0,008
0,083-0,109, inclus	0,0075	0,0085	0,0095
0,109-0,120, inclus	0,009	0,009	0,011

TABLEAU 5 DIAMÈTRE DES TROUS FORÉS

Diamètre extérieur du tube, po.	Diamètre des trous percés, po.	Foret n°
¼-¾, y compris	0,025	72
Plus de ¾-1, y compris	0,031	68
Plus de 1-1¼, y compris	0,036	64
Plus de 1¼-1½, y compris	0,042	58
Plus de 1½-1¾, y compris	.0046	56
Plus de 1¾-2, y compris	0,052	55

Test hydrostatique - Chaque tube doit résister, sans montrer de signes de fuite, à une pression hydrostatique interne
suffisante pour soumettre le matériau à une contrainte de fibre de 7 000 psi, déterminée par l'équation suivante pour les fibres creuses minces
cylindres sous tension.Le tube n'a pas besoin d'être testé à une pression hydrostatique supérieure à 1 000 psi, sauf indication contraire.

P = 2St/(D-0,8t) où :
P = pression hydrostatique, psig.
t = épaisseur de la paroi du tube, po.
D = diamètre extérieur du tube.dans et
S = contrainte admissible du matériau, psi.

TABLEAU 6 TOLÉRANCES DE DIAMÈTRE

Diamètre extérieur, po	Épaisseur de paroi, po.
	0,020^UN 0,022 0,025 0,028	0,032	0,035	0,042	0,049 et plus
	Tolérance de diamètre, plus et moins, po.
Jusqu'à 0,500, TTC	0,003	0,0025	0,0025	0,0025	0,0025
Plus de 0,500-0,740, y compris	0,0040	0,004	0,004	0,0035	0,003
Plus de 0,500-7,40, y compris	0,0060	0,006	0,005	0,0045	0,004
Plus de 0.740-1.000, y compris	...	0,009	0,008	0,006	0,045
Plus de 1.250-1.375, y compris	...	...	...	0,008	0,005
Plus de 1.375-2.000, y compris	...	...	...	...	0,006

^{A Les tolérances indiquées dans cette colonne s'appliquent uniquement aux états légèrement étirés et étirés.
Les tolérances pour les états recuits doivent être celles convenues entre le fabricant et l'acheteur.}

TABLEAU 7 TOLÉRANCES D'ÉPAISSEUR DE MUR, PLUS ET MOINS IN.

Épaisseur du mur, po.	Diamètre extérieur, po.
Épaisseur du mur, po.	Plus de ⅛ à ⅝, y compris	Plus de ⅝ à 1, y compris	Plus de 1 à 2, y compris
0,020, inclus jusqu'à 0,032	0,003	0,003	...
0,032, inclus jusqu'à 0,035	0,003	0,003	0,004
0,035, inclus jusqu'à 0,058	0,004	0,0045	0,0045
0,058, inclus jusqu'à 0,083	0,0045	0,005	0,005
0,083, inclus jusqu'à 0,120	0,005	0,0065	0,0065
0,120, inclus jusqu'à 0,134	0,007	0,007	0,0075

TABLEAU 8 TOLÉRANCES DE LONGUEUR

Longueur spécifiée, pieds	Tolérance, tout Plus, dedans.
Jusqu'à 15	3/32
Plus de 15-20 ans, inclus	1/8
Plus de 20-30 ans, y compris	5/32
Plus de 30 à 60 ans, y compris	3/8
Plus de 60-100, y compris^UN	1/2

^UNLes tubes de condenseur d’une longueur supérieure à 100 pieds ne sont pas actuellement demandés.Des valeurs de tolérance pour les longueurs seront développées
comme l'expérience le dicte.Valeurs de tolérance pour les longueurs dans des épaisseurs de paroi de 0,020, incl.à 0,032 sera comme convenu
entre le fabricant ou le fournisseur et l'acheteur.

Tube.Diamètre extérieur, po	Tolérance
Jusqu'à ⅝, TTC	0,010 po.
Plus de ⅝	0,016 po/po.de diamètre

Les propriétés et compositions chimiques énumérées dans cette spécification doivent, en cas de désaccord,
être déterminé conformément aux méthodes ASTM suivantes :

Test	Désignation ASTM
Analyse chimique	B170^UN,E53,E54,E62,E75,E478
Taille d'un grain	E112
Expansion (test des broches)	B153
Nitrate mercureux	B154
Tension	E8
Essai non destructif	E243

^UNLa référence à la spécification B170 concerne les méthodes chimiques suggérées dans son annexe.
Lorsque le comité E-1 a testé et publié des méthodes de dosage des impuretés de faible niveau dans le cuivre.
l'annexe de la spécification B 170 sera supprimée.

ANNEXES (Informations non obligatoires)

X1.DENSITÉ DU CUIVRE ET ALLIAGES DE CUIVRE

X1.1 Les densités des alliages couverts par cette spécification sont données dans le tableau X1.1.

TABLEAU X1.1 DENSITÉS

Cuivre ou alliage de cuivre N° UNS	Densité, lb.po.³
C10100,C10200,C10300,C10800,C12000,C12200,C14200	0,323
C19200	0,320
C23000	0,316
C28000	0,303
C44300,C44400,C44500	0,308
C60800	0,295
C61300,C61400	0,285
C68700	0,301
C70400	0,323
C70600	0,323
C71000	0,323
C71500	0,323
C71640	0,323
C72200	0,323
