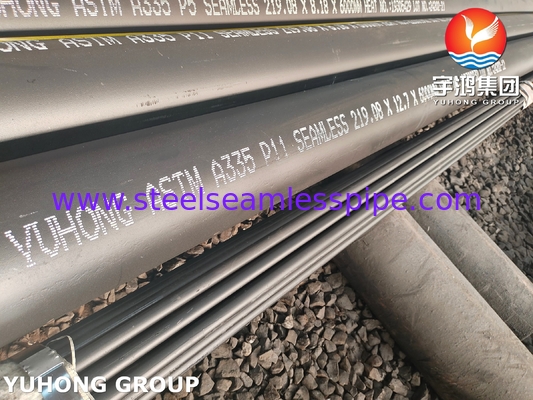

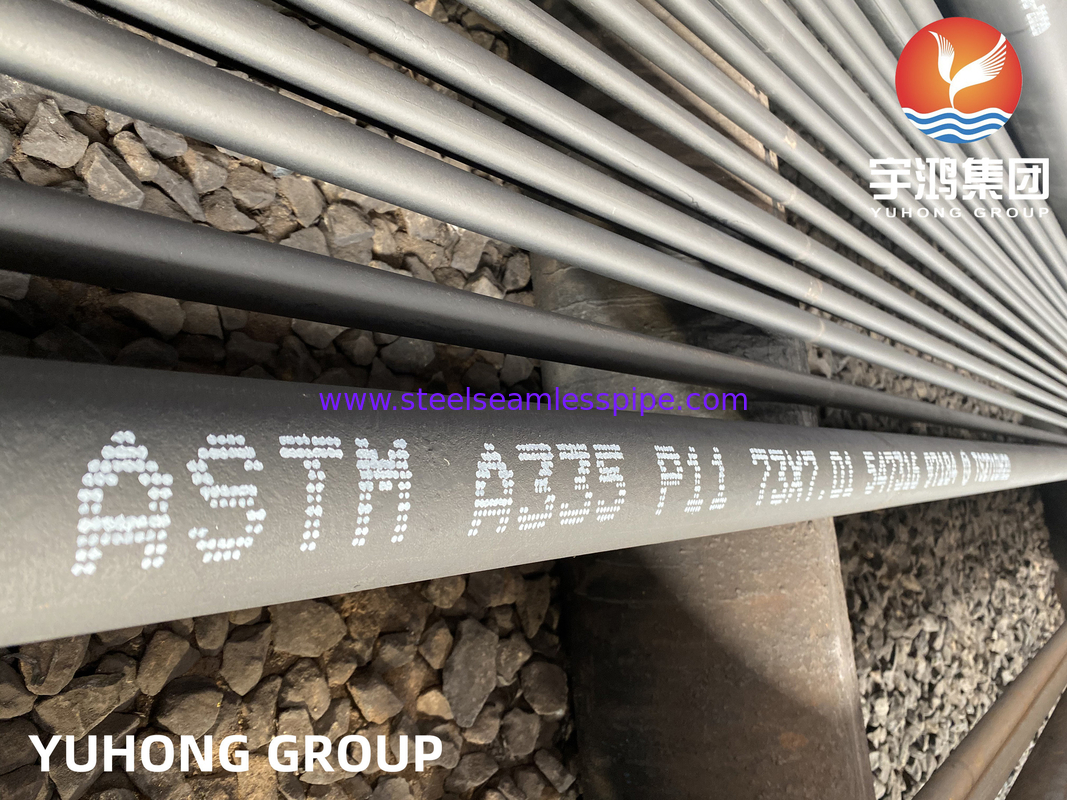

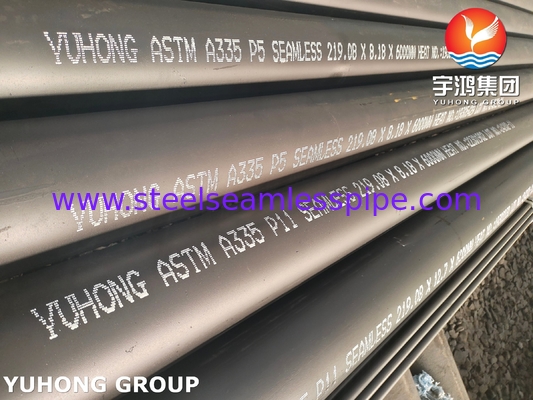

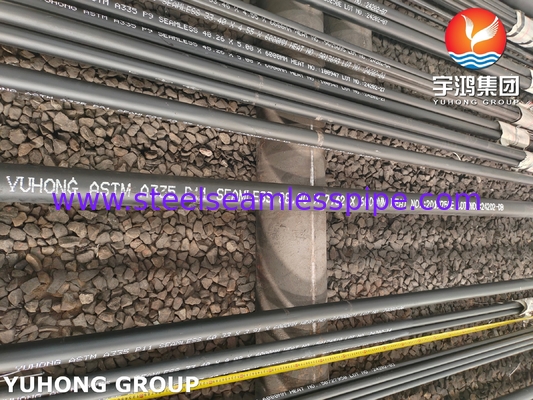

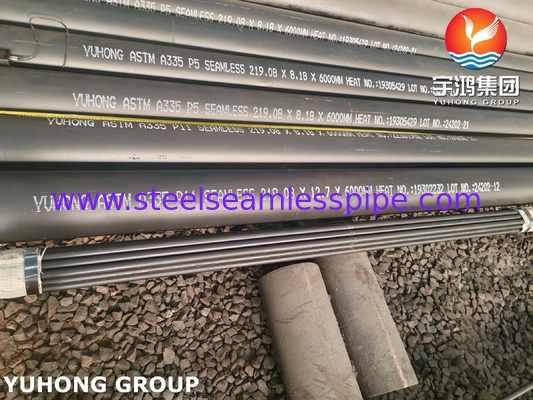

Tuyau sans soudure en acier allié ferritique A335 P11, fini à chaud et bonne soudabilité, pour conduites de vapeur et chaudières
Qu'est-ce que le tuyau ASTM A335 P11 ?
Le P11 est un acier allié à faible teneur, résistant à la chaleur, appartenant à l'acier allié, dont le principal avantage est d'être recyclable à cent pour cent. Selon le processus de production, le P11 peut être divisé en deux types de tubes en acier sans soudure laminés à chaud et de tubes en acier sans soudure laminés à froid, dont le tube laminé à froid est divisé en deux types de tubes ronds et de tubes profilés.
Le processus de production du tube en acier sans soudure laminé à chaud est le suivant : billette ronde, chauffage, perçage, zigzag diagonal à trois rouleaux, zigzag continu ou extrusion, décapage, tige, refroidissement, billette, redressage, essai hydrostatique, marquage, stockage.
Le processus de fabrication du tube en acier sans soudure laminé à froid est le suivant : billette ronde, chauffage, perçage, battage, recuit, décapage, huilage, étirage à froid multi-passes, tube de billette, traitement thermique, redressage, essai de pression d'eau, marquage, stockage,
Composition chimique de l'ASTM A335 P11
| C, % |
S, % |
Si, % |
Mn, % |
P, % |
Cr, % |
Mo, % |
| 0,015 maximum |
0,025 maximum |
0,50 maximum |
0,30-0,60 |
0,025 maximum |
4,00-6,00 |
0,45-0,65 |
Propriétés mécaniques de l'ASTM A335 P11
| Résistance à la traction, en MPa |
Limite d'élasticité, en MPa |
Allongement, % |
| 415 minimum |
205 minimum |
30 minimum
|
Norme équivalente de l'ASTM A335 P11
| ASME |
ASTM |
Équivalent de tube |
JIS G 3458 |
BS |
UNS |
NK |
ABS |
| SA 335 P11 |
A335 P11 |
SA 213 T11 |
STPA 23 |
3604 P1 621 |
K11597 |
KSTPA 23 |
ABS 11 |
Traitement thermique
Les tubes ASTM A335 P11 peuvent être étirés à froid ou laminés à chaud. Chaque tube doit être revenu - entièrement ou par recuit isotherme, normalisé et revenu à une température d'au moins 650 °C.
Outre l'inspection dimensionnelle et visuelle, chaque longueur de tube ASTM A335 P11 doit être soumise à un essai hydrostatique. Des essais de traction longitudinaux ou transversaux, des essais d'aplatissement ou des essais de pliage doivent être effectués sur chaque numéro de four. Lorsque spécifié par l'acheteur, l'un des essais non destructifs alternatifs peut être effectué : essai par ultrasons, essai par courants de Foucault ou essai de fuite de soudure. L'essai de dureté n'est pas nécessaire.
| Comparaison des nuances |
Type de traitement thermique |
Température de traitement thermique de normalisation F [C] |
Revenu sous-critique/Recuit
Température du matériau F
[C] |
| A335 P5 (b,c) |
Recuit isotherme ou complet |
|
|
| |
Revenu et normalisé |
|
1250 F [675] |
| |
Recuit sous-critique (A335 P5c uniquement) |
|
1325 - 1375 F [715 - 745] |
| A335 P9 |
Recuit isotherme ou complet |
|
|
| |
Revenu et normalisé |
|
1250 F [675 C] |
| A335 P11 |
Recuit isotherme ou complet |
|
|
| |
Revenu et normalisé |
|
1200 F [650 C] |
| A335 P22 |
Recuit isotherme ou complet |
|
|
| |
Revenu et normalisé |
|
1250 F [675 C] |
| A335 P91 |
Revenu et normalisé |
1900 à 1975 F [1040 à 1080 C] |
1350-1470 F [730 à 800 C] |
| |
Revenu et trempe |
1900 à 1975 F [1040 à 1080 C] |
1350-1470 F [730 à 800 C] |
Application
- Chaudière
- Réacteurs nucléaires
- Vaisseaux spatiaux
- Échangeur de chaleur
- Surchauffeur
- Économiseur
