Pièces soudées en alliage de cuivre au nickel N04400
Vue d'ensemble du produit

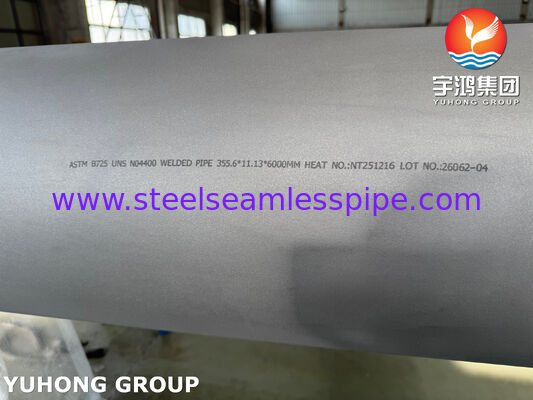

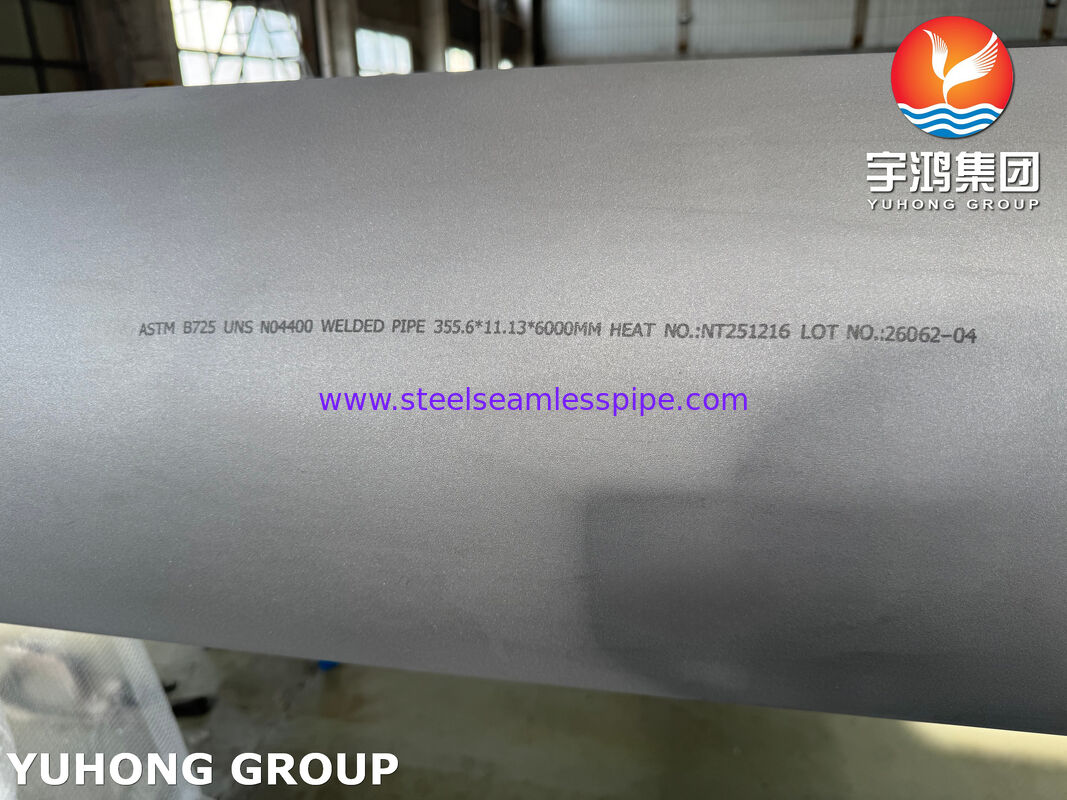

Le tuyau soudé ASME SB725 UNS N04400 est un tuyau en alliage nickel-cuivre fabriqué à partir deMonel 400 / UNS N04400le matériel.
Le produit est conçu pour les systèmes de tuyauterie où un alliage nickel-cuivre est spécifié pour les applications corrosives et mécaniques.La norme ASTM B725 couvre les tuyaux soudés fabriqués à partir de la norme UNS N04400 et spécifie la fourniture dans des conditions de soudage et de recuit ou de soudage et de soulagement..
Le tuyau peut être fourni avec un diamètre extérieur personnalisé, épaisseur de paroi, longueur, configuration de l'extrémité du tuyau, condition de traitement thermique,et exigences d'inspection conformément à la norme applicable et aux spécifications du projet.
Matériel et norme
La valeur de l'échantillon doit être supérieure ou égale à:
Norme sur les matériaux:La valeur de l'échantillon doit être supérieure ou égale à:
Grade du matériau:N.U.N. 04400
Alliage:Monel 400
Type de matériauAlliage nickel-cuivre
Type de produit:Pièces soudées
Fabrication:Formage + soudage + traitement thermique
ASTM B725 couvre spécifiquementtubes en alliage de nickel et de nickel-cuivre soudés, y compris la norme UNS N04400. La norme couvre les tuyaux destinés à l'usage général des produits corrosifs et aux applications mécaniques.
N04400 UNS / Monel 400
Alliage nickel-cuivre
La norme UNS N04400 est communément appeléeMonel 400, un alliage nickel-cuivre.
La composition du matériau est caractérisée par une teneur élevée en nickel et une gamme de cuivre d'environ280,0 ∼ 34,0%, avec d'autres éléments contrôlés selon les spécifications applicables.≥ 63,0%et de cuivre à280,0 ∼ 34,0%.
Composition chimique typique
| Élément |
Exigence de la norme UNS N04400 |
| Je ne sais pas |
≥ 63,0% |
| - Je vous en prie. |
280,0 ∼ 34,0% |
| Le Fe |
≤ 2,5% |
| Nom de l'entreprise |
≤ 2,0% |
| Je sais. |
≤ 0,5% |
| C |
≤ 0,30% |
| S |
≤ 0,024% |
Les valeurs d'acceptation exactes doivent toujours suivre l'édition applicable de l'ASTM B725 / ASME SB725 et le cahier des charges d'achat.
Fabrication de tubes soudés
Formation de bandes
La bande d'alliage nickel-cuivre est formée en forme de tuyau cylindrique aux dimensions contrôlées.
Soudage longitudinal
La couture longitudinale est soudée par un procédé de soudage contrôlé adapté à l'alliage nickel-cuivre.
Le produit ASTM B725 est spécifiquement untuyaux soudés, ce qui le distingue des produits de tuyauterie sans couture UNS N04400 couverts par d'autres spécifications ASTM/ASME.
Traitement thermique
Selon les conditions d'alimentation applicables, le tuyau peut être fourni comme suit:
- D'une épaisseur n'excédant pas 50 mm
- Salées et soulagées des contraintes
La condition de traitement thermique spécifique doit être indiquée dans le bon de commande et vérifiée par rapport aux spécifications applicables.
Spécifications disponibles
Les informations actuelles sur le produit énumèrent la gamme suivante:
| Paramètre |
Spécification |
| La norme |
Pour l'application de la présente norme, les éléments suivants doivent être pris en compte: |
| Grade |
N.U.N. 04400 |
| Alliage |
Monel 400 |
| Type de tuyau |
à l'aide d'un outil |
| Surdose |
Une demi-pouce, 24 pouces. |
| Épaisseur de paroi |
SCH 5S à XXS |
| Longueur |
SRL / DRL / Longueur de coupe |
| Fin du tuyau |
Fin claire / Fin détournée |
| TNT |
UT / RT / PT / PMI |
La plage de DOM et de calendrier énumérée est basée sur les données actuelles sur le produit; la taille réelle disponible doit être confirmée par rapport aux exigences de dimension applicables B725 et aux spécifications du projet.
L'ASTM B725 identifie également les dimensions nominales des tuyaux de l'annexe 5S, 10S et 40S à travers les dimensions nominales de 30 pouces dans son champ d'application, avec d'autres dimensions possibles lorsque les exigences de la spécification sont remplies.
Propriétés mécaniques
Pour la page produit, je recommandene pas mélanger les valeurs minimales standard avec les valeurs de référence génériques de l'industrie".
La page actuelle donne la référence suivante pour les matières recuit:
| Condition |
Résistance à la traction |
Résistance au rendement |
L'allongement |
| D'autres produits |
≥ 480 MPa |
≥ 195 MPa pour une DSO ≤ 127 mm |
≥ 35% |
| D'autres produits |
≥ 480 MPa |
≥ 170 MPa pour une DSO > 127 mm |
≥ 35% |
| Un soulagement du stress |
≥ 585 MPa |
≥ 380 MPa |
≥ 15% |
Ces valeurs sont présentées sur la page du produit existant, mais pour le site Web final, je recommande de les étiqueter clairement commeExigences mécaniques spécifiées par l'ASME SB725, après vérification de l'édition exacte applicable et de la taille du produit.
Service de corrosion
Service de la marine
Le Monel 400 est largement associé aux équipements marins et liés à l'eau de mer en raison de sa composition nickel-cuivre et de son comportement de corrosion.
Les applications potentielles sont les suivantes:
- tuyauterie de l'eau de mer
- tuyauterie de procédés maritimes
- Systèmes de refroidissement par eau de mer
- Échangeurs de chaleur marins
- Équipement offshore
Toutefois, l'adéquation réelle du matériau doit être déterminée en fonction de:la chimie de l'eau de mer, la température, la vitesse, la teneur en oxygène et les conditions de conception, plutôt que de simplement déclarer que l'alliage est adapté à tous les environnements marins.
Applications chimiques et pétrochimiques
La norme UNS N04400 peut être envisagée pour des environnements chimiques réducteurs et corrosifs spécifiques.
Les applications potentielles sont les suivantes:
- Tubes de traitement chimique
- Équipement lié à l'acide fluorhydrique
- Traitement pétrochimique
- tuyauterie pour fluides corrosifs
- Équipement chimique industriel
Les informations existantes sur le produit identifient spécifiquement l'alkylation HF, le traitement chimique et le génie marin parmi les applications cibles.
Applications pétrolières et gazières
Pour les projets pétroliers et gaziers, le produit peut être positionné autour detuyauterie de service corrosifau lieu de simplement dire "pompes pétrolières et gazières".
Les applications potentielles sont les suivantes:
- tuyauterie de procédé
- Transport de fluides corrosifs
- tuyauterie offshore
- Systèmes d'injection chimique
- Équipements de traitement spécialisés
Pour le service acide ou d'autres conditions très spécifiques du pétrole et du gaz, la sélection du matériau doit être vérifiée en fonction des spécifications du projet et des exigences applicables en matière de service acide.
Inspection et essais
Les options d'inspection disponibles peuvent inclure:

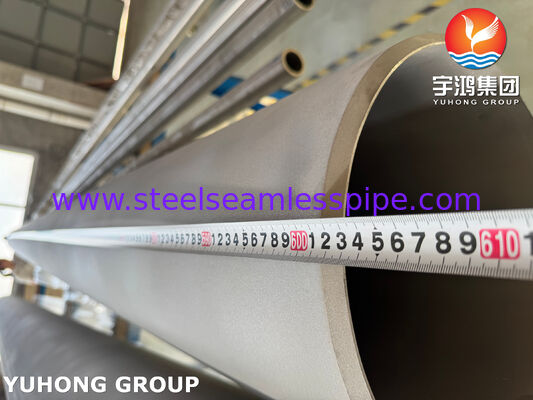

Inspection dimensionnelle
- Diamètre extérieur

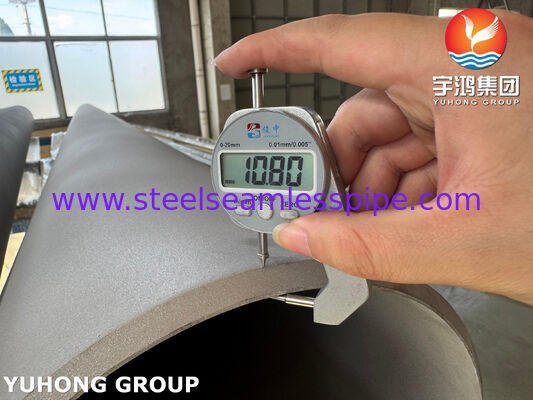

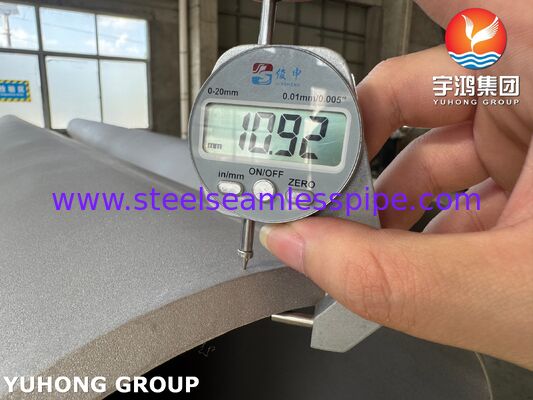

- Épaisseur de paroi
- Longueur
- Rondeur
- Le droit
- Dimensions des extrémités des tuyaux
Inspection de soudage
Selon les spécifications d'achat:
- Tests radiographiques (RT)
- Tests par ultrasons (UT)
- Épreuves de pénétration de liquide (PT)
Vérification des matériaux
- Composition chimique
- Propriétés mécaniques
- PMI
- Traçabilité du nombre de chaleur
Les listes de données sur les produits existantesUT, RT, PT et PMIselon les options de NDT/d'inspection disponibles.
Surfaces et extrémités de tuyaux
Les extrémités des tuyaux
Configurations disponibles:
- Fin du jeu
- Résistance à l'usure
Surface
L'état final de la surface peut être spécifié selon:
- Condition de fabrication
- Traitement thermique
- Exigence de nettoyage
- Spécification du projet
Pour les tuyaux soudés en alliage de nickel, les exigences d'inspection de surface et de zone de soudure doivent être indiquées séparément de l'état général de la surface du tuyau.
Contrôle de la qualité
Le processus de fabrication et d'inspection peut inclure:
- Vérification des matières premières
- Traçabilité du nombre de chaleur
- Inspection dimensionnelle des bandes/plaques
- Formation de l'inspection
- Inspection des coutures de soudage
- Vérification du traitement thermique
- Inspection dimensionnelle
- TNT
- PMI lorsque spécifié
- Documentation finale
La portée de l'inspection doit être adaptée aux exigences applicables de l'ASME SB725 et à l'ordre d'achat du client.
