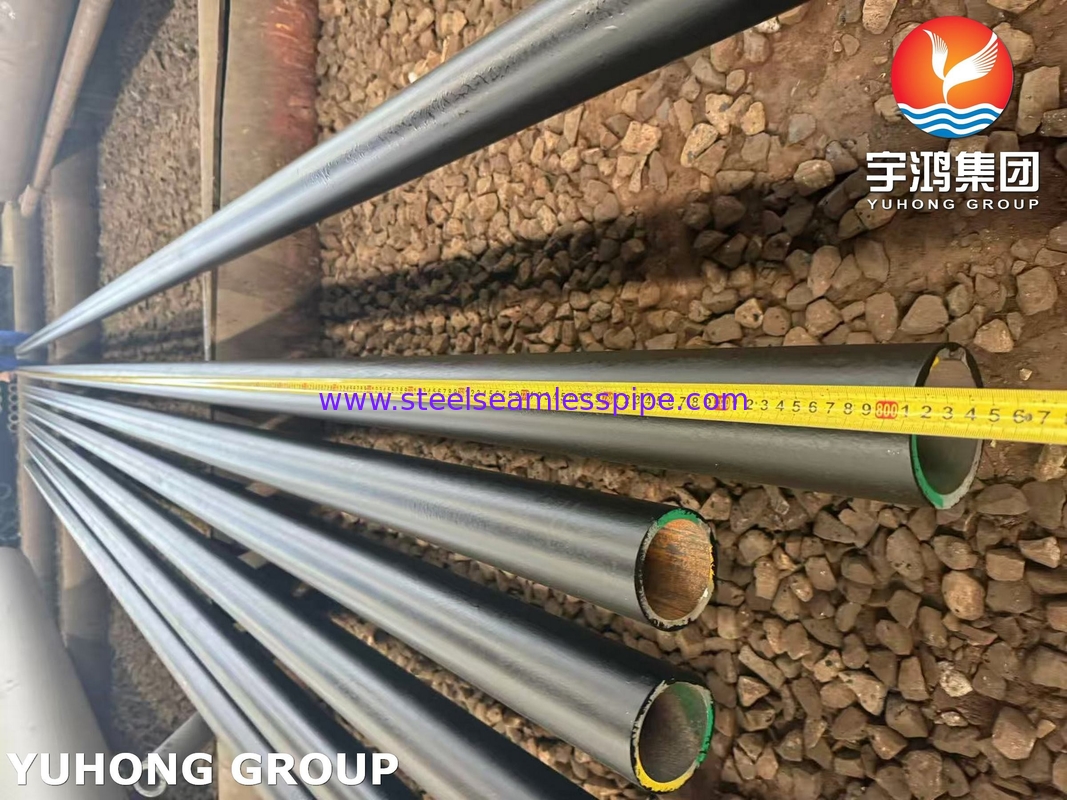

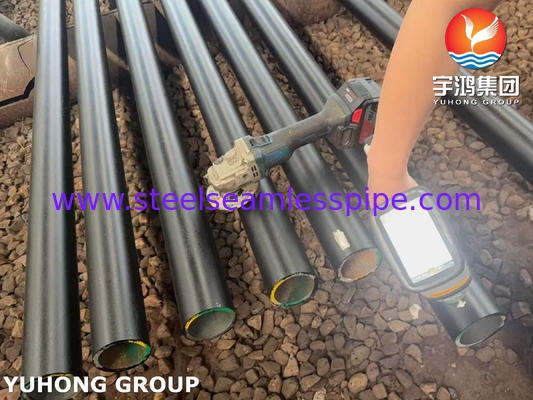

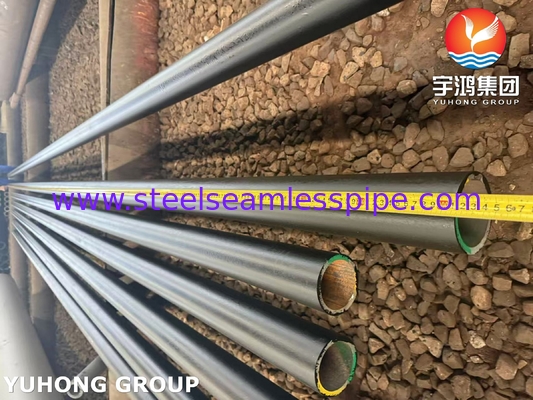

Tuyaux radiants sans soudure en acier allié ASTM A335 P5 pour réchauffeur à foyer API 560

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008.
Numéro de modèle:	Pipe radiante

Conditions de paiement et expédition:

Quantité de commande min:	1 tonne
Prix:	0-1000000USD
Détails d'emballage:	Casse en contreplaqué/casse en fer/paquet avec capuchon en plastique, etc.
Délai de livraison:	10days->
Conditions de paiement:	T/T, L/C, D/A
Capacité d'approvisionnement:	Selon l'exigence des clients

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (290)

Tube sans couture d'acier inoxydable (277)

Tuyau d'acier inoxydable duplex (127)

Tube d'acier inoxydable de duplex (29)

Tubes à aiguille (107)

Tubes à nageoires (631)

échangeur de chaleur (17)

tube d'échangeur de chaleur (424)

Résistance à l'échangeur de chaleur (37)

Plaque tubulaire pour échangeur de chaleur (116)

cloison d'échangeur de chaleur (36)

Refroidisseur d'air (8)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (57)

Tube soudé d'acier inoxydable (114)

Tuyau d'alliage de nickel (261)

Tube d'alliage de nickel (79)

Tube d'alliage de cuivre (227)

Tube d'acier allié (184)

Tube titanique (10)

tube recuit lumineux (153)

Tube de chaudière (145)

montage en acier (804)

Bride en acier (590)

Autres (391)

Pièces de revêtement (7)

Description de produit détaillée

Standard:	La norme ASTM A335 (norme américaine), la norme EN 10216-2 (norme européenne)	Diamètre extérieur (OD):	12.7-304.8mm
Épaisseur de paroi (WT):	Sch 5 à XXS	Fonction:	Absorber la chaleur rayonnante des brûleurs
Domaine d'application:	Préchauffage du pétrole brut, traitement des hydrocarbures
Mettre en évidence:	Tuyaux radiants sans soudure en alliage P5 , Tuyaux radiants sans soudure ASTM A335 , Tuyaux radiants sans soudure pour réchauffeur à foyer

Tuyaux radiants sans soudure en acier allié ASTM A335 P5 pour les appareils de chauffage à foyer API 560

Tuyaux radiants sans soudure en acier allié ASTM A335 P5 sont des composants essentiels dans les appareils de chauffage à foyer API 560, largement utilisés dans les raffineries et les usines pétrochimiques. Conçus pour les applications à haute température et haute pression, ces tuyaux offrent une excellente conductivité thermique, une résistance à la corrosion et une durabilité, assurant un transfert de chaleur efficace et des performances fiables dans les sections de chauffage radiant.

Tableau 1 : Aperçu du produit pour le tuyau ASEM A335, P5

Paramètre	Détails
Nom du produit	ASEM A335, P5
Qualité de matériau	ASTM A335 P5 (Tuyau en acier allié ferritique sans soudure)
Normes	ASTM A335 (Norme américaine), EN 10216-2 (Norme européenne)
Application	Largement utilisé dans les appareils de chauffage à foyer, les centrales électriques, les raffineries et les usines pétrochimiques
Propriétés clés	Résistance à haute température, excellente résistance à la corrosion et conductivité thermique
Dimensions courantes	Diamètre extérieur (OD) : 1/2" - 24", Épaisseur de paroi : Schedule 5 à XXS
Sections courantes	Utilisé dans les tubes de convection, les tubes radiants et autres composants d'absorption de chaleur dans les appareils de chauffage à foyer

Tableau 2 : Matériaux pour appareils de chauffage à foyer (normes américaines et européennes)

Composant	Fonction	Matériaux typiques (ASTM)	Matériaux typiques (EN)
Tubes radiants	Absorbent la chaleur rayonnante des brûleurs	ASTM A335 P5, P9, P11, P22	EN 10216-2 10CrMo9-10, X10CrMoVNb9-1
Tubes de convection	Absorbent la chaleur convective des gaz de combustion	ASTM A213 T11, T22	EN 10216-2 13CrMo4-5, 16Mo3
Tubes à ailettes	Augmentent la surface d'échange thermique	ASTM A192, A179	EN 10216-2 P235GH, 16Mo3
Supports de tubes	Maintiennent les tubes en place, empêchent l'affaissement	ASTM A36, A516 Gr 70	EN 10025 S235JR, S355J2
Collecteurs	Distribuent le fluide vers/depuis les tubes	ASTM A335 P5, P11	EN 10216-2 10CrMo9-10
Brûleurs	Génèrent de la chaleur pour l'appareil de chauffage à foyer	Acier inoxydable 304, 316	EN 10088-1 X5CrNi18-10, X6CrNiMo17-12-2
Matériaux réfractaires	Isolation pour protéger la structure du chauffage	Brique de chamotte, brique à haute teneur en alumine	Matériaux réfractaires européens équivalents
Tuyauterie de raccordement	Connecte les sections radiantes et de convection	ASTM A335 P5, P11, P22	EN 10216-2 10CrMo9-10, X10CrMoVNb9-1

Tableau 3 : Dimensions courantes pour ASEM A335, P5

Diamètre extérieur (OD)	Épaisseur de paroi (WT) (Sch 5 à XXS)	Applications courantes
1/2" (12,7 mm)	2,77 mm à 12,7 mm	Tubes de convection, tuyauterie de collecteur
1" (25,4 mm)	3,38 mm à 14,27 mm	Tubes radiants, tuyauterie de raccordement
2" (50,8 mm)	3,91 mm à 19,05 mm	Tubes de convection, tuyauterie de procédé
4" (101,6 mm)	4,78 mm à 23,83 mm	Tubes radiants, collecteurs
8" (203,2 mm)	6,35 mm à 30,96 mm	Collecteurs, tuyauterie haute température
12" (304,8 mm)	6,35 mm à 38,1 mm	Collecteurs de distribution principaux

Tableau 4 : Composants des appareils de chauffage à foyer et leurs fonctions

Composant	Emplacement/Zone	Fonction
Tubes radiants	Section radiante	Absorbent la chaleur rayonnante des brûleurs
Tubes de convection	Section de convection	Absorbent la chaleur résiduelle des gaz de combustion
Tubes à ailettes	Section de convection	Améliorent le transfert de chaleur en augmentant la surface
Brûleurs	Section radiante et plancher	Fournissent de la chaleur en brûlant du combustible
Collecteurs	Raccords d'entrée/de sortie	Distribuent et collectent le fluide de procédé
Supports de tubes	Dans tout l'appareil de chauffage	Maintiennent l'alignement des tubes, empêchent l'affaissement
Matériaux réfractaires	Parois et planchers de l'appareil de chauffage	Isolent et protègent l'acier de construction de la chaleur élevée
Tuyauterie de raccordement	Entre les sections radiantes et de convection	Transfèrent le fluide entre les zones de l'appareil de chauffage
Préchauffeur d'air	En aval de l'appareil de chauffage	Récupèrent la chaleur perdue des gaz de combustion pour préchauffer l'air
Cheminée/Conduit	Sortie de l'appareil de chauffage	Évacuent les gaz d'échappement

Tableau 5 : Applications des appareils de chauffage à foyer ASEM A335 P5

Domaine d'application	Détails
Raffineries	Préchauffage du pétrole brut, traitement des hydrocarbures
Usines pétrochimiques	Chauffage des fluides de procédé pour les réactions chimiques
Centrales électriques	Récupération de chaleur et production de vapeur
Fours industriels	Transfert de chaleur à haute température
