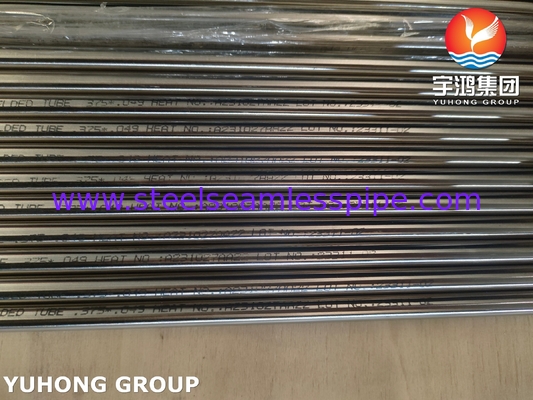

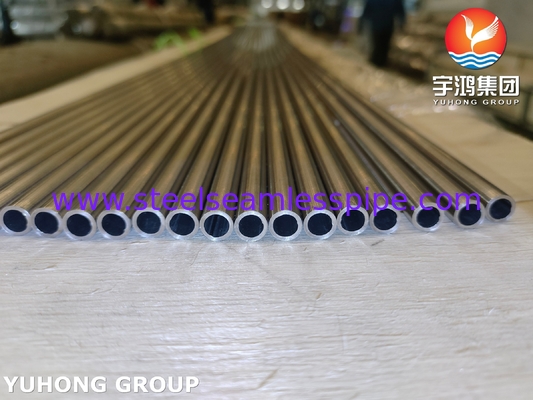

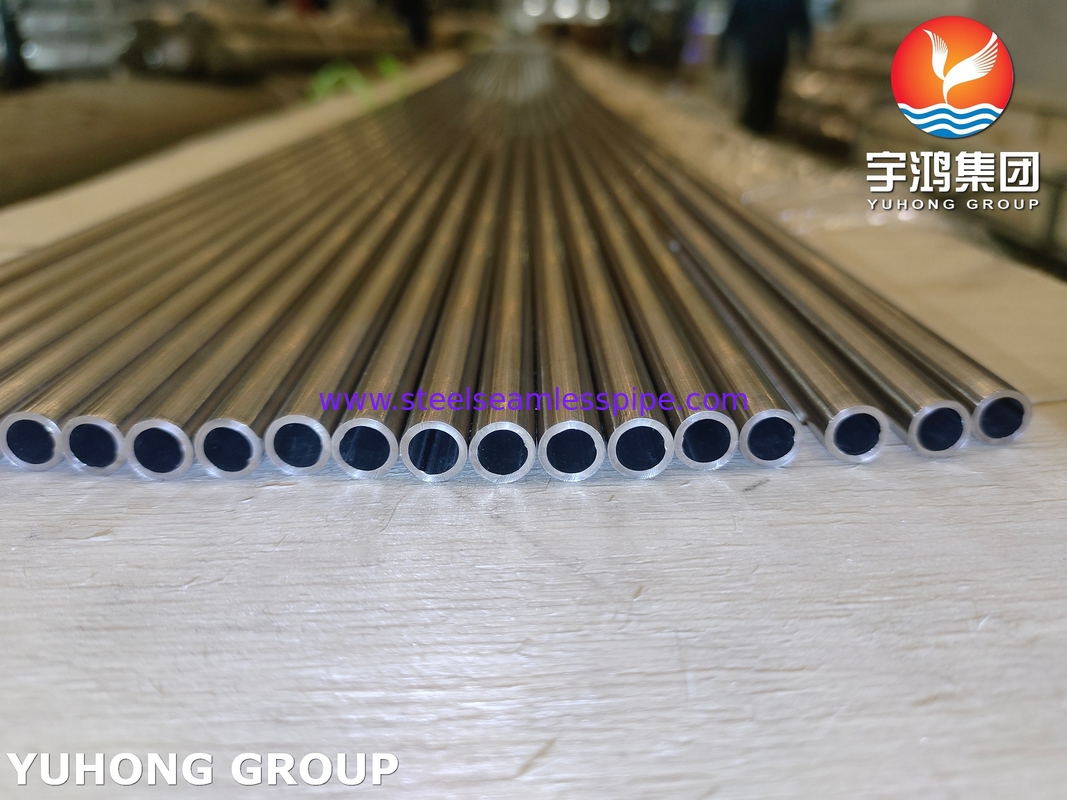

Tubes soudés en acier inoxydable ASTM A269 TP316L en acier austénitique poli

ASTM A269 / ASME SA269 TP316L Poli Austénitique Tube soudé en acier inoxydable


L'ASTM A269 spécifie les exigences relatives aux tubes sans soudure et soudés en acier inoxydable austénitique 304/ 304L/ 316L/ ... / 317/ 321/ 347 destinés à un service corrosif général, qui est couramment utilisé dans les applications de tuyauterie et de plomberie. Le tube est poli intérieurement et/ou extérieurement à l'aide de courroies abrasives ou de brosses pour obtenir la finition de surface requise (par exemple, 180G, 240G, 320G).

Fabrication et procédé du tube :

• Construction soudée :Le tube est formé à partir d'une bande plate (tôle) puis soudé sur sa longueur à l'aide de procédés tels que le TIG (Tungsten Inert Gas) ou le soudage laser. Le cordon de soudure est généralement laminé et recuit pour être presque indiscernable du métal de base, tant en apparence qu'en résistance à la corrosion.

• Finition polie :La surface est polie mécaniquement (par exemple, brossée #4, miroir ou électropolie) pour améliorer :

  • Hygiène :Réduit l'adhérence bactérienne (essentiel pour les applications alimentaires, pharmaceutiques et médicales).

  • Esthétique :Aspect lisse et réfléchissant.

  • Résistance à la corrosion :Minimise les défauts de surface qui pourraient piéger les contaminants.

Finition de surface (polissage)

Le niveau de polissage est essentiel et est généralement spécifié par l'utilisateur. Il est mesuré en termes de grain (par exemple, 180G) ou par la rugosité moyenne (Ra) en micro-pouces (µin) ou en micromètres (µm).

Propriétés physiquesdu tube soudé en acier inoxydable poli ASTM A269 TP316L

Différences par rapport aux tubes similaires

• vs. ASTM A213 TP316L : L'A213 couvre les tubes sans soudure principalement pour les applications de chaudières, de surchauffeurs et d'échangeurs de chaleur (service à pression à haute température). L'A269 est destiné au « service général », qui comprend la pression, mais se concentre également fortement sur la résistance à la corrosion.

• vs. ASTM A249 TP316L : L'A249 couvre les tubes soudés pour les services de chaudières, de condenseurs et d'échangeurs de chaleur. Il a des exigences plus strictes en matière d'intégrité des soudures et d'essais pour les applications à haute pression par rapport à l'A269.

• vs. 304/304L : Le 316L a une meilleure résistance globale à la corrosion, en particulier à la piqûre, en raison de sa teneur en molybdène. Le 304L est un choix plus économique pour les environnements moins agressifs.

Applications

• Pharmaceutique et biotechnologie :Lignes de procédé, fermenteurs, autoclaves, systèmes d'eau pour injection (WFI).

• Aliments et boissons :Lignes de transfert pour le lait, la bière, le jus, les ingrédients alimentaires et les systèmes CIP.

• Semi-conducteurs :Lignes d'alimentation en gaz et en produits chimiques de haute pureté.

• Traitement chimique :Lignes d'instrumentation, lignes d'échantillonnage et raccords de procédé dans des environnements corrosifs.

• Médical :Composants pour dispositifs et équipements médicaux.

• Lignes hydrauliques et pneumatiques :Pour les systèmes spécialisés nécessitant une résistance à la corrosion.
