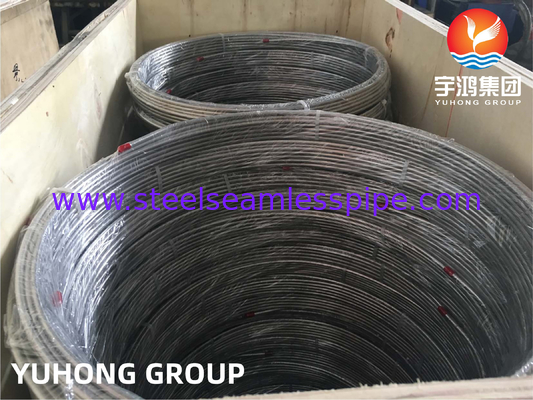

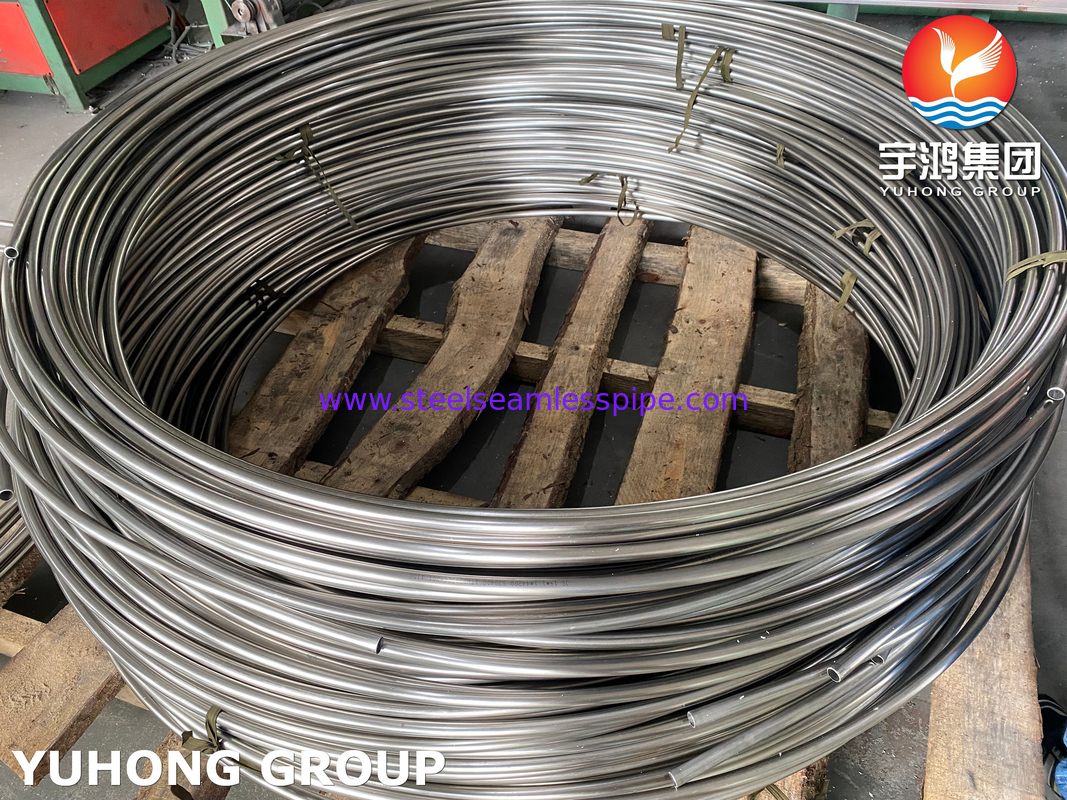

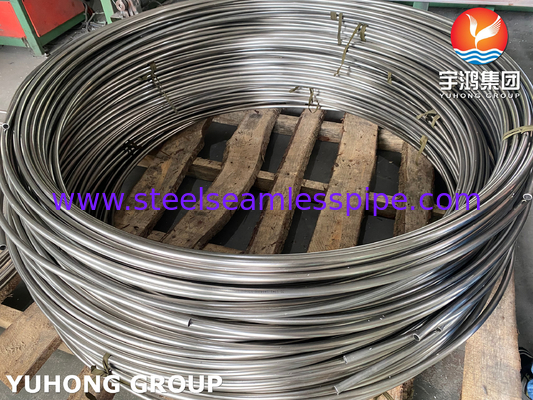

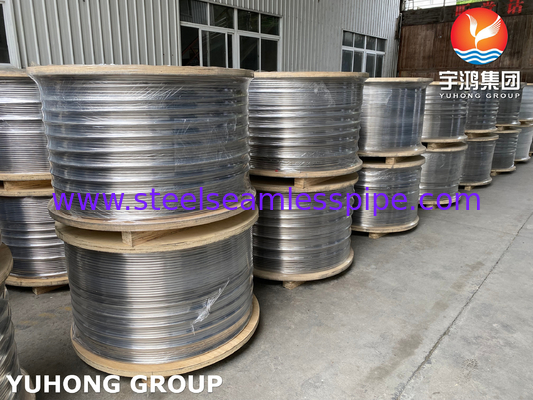

ASTM A269 TP316L Tubes enroulées en acier inoxydable austénitique pour l'industrie pétrolière et gazière
Tubes enroulées dans lepétrole et gazL'industrie est un tube métallique continu et long enroulé sur une bobine de grande taille.Je vous en prie.Les tubes en acier inoxydable sont très polyvalents et bien adaptés à de multiples opérations pétrolières et gazières.comme l'exploitation forestière de puits, stimulation et opérations de contrôle du sable.
Épreuve mécanique du tube enroulé sans soudure en acier inoxydable austénitique ASTM A269 TP316L
Épreuve d'allumage (tubes sans couture)
Un échantillon par lot de tubes sans couture finis est prélevé à une extrémité du tube pour un essai de flambée afin d'évaluer la dilatation.
Définition du lot pour l'essai
Tubes de même taille nominale, épaisseur de paroi et nombre de chaleur avant coupe.
Pour le traitement thermique par lots de fours: même taille, nombre de chaleur et charge du four.
Pour le four continu ou l'extinction directe: même taille, nombre de chaleur et conditions de traitement.
Test de dureté
Deux échantillons par lot (définition du même lot que l'essai par incendie) pour les essais de dureté Brinell ou Rockwell.
Traitement thermique multiple
Les essais de brûlure et de dureté doivent être effectués sur chaque chaleur séparément lorsqu'il s'agit de plusieurs chaleurs.
Épreuve d'aplatissement inverse (tubes soudés - à titre de référence)
Un échantillon par 1 500 pieds (460 m) de tubes finis soudés; échantillons des deux extrémités si la bobine dépasse 1 500 pieds.
Maximum de tubes par lot traité par chaleur
| Taille du tube |
Taille maximale du lot |
| OD ≥ 2" (50 mm) et WT ≥ 0,200" (5,08 mm) |
≤ 50 tubes |
| " (25 mm) < OD < 2" (50 mm) OU OD > 1" et WT < 0,200" |
≤ 75 tubes |
| OD ≤ 1" (25 mm) |
≤ 125 tubes |
ASTM A269 TP316L Tablette en acier inoxydable austénitique sans soudure enroulée de taille de tube
| Diamètre extérieur |
BWG |
| 25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
| Épaisseur de paroi (mm) |
| 0.508 |
0.71 |
0.89 |
1.24 |
1.65 |
2.11 |
2.77 |
3.4 |
| mm |
pouces |
Poids (kg/m) |
| 6.35 |
Un quart |
0.081 |
0.109 |
0.133 |
0.174 |
0.212 |
- |
- |
- |
| 9.53 |
3/8 |
0.126 |
0.157 |
0.193 |
0.257 |
0.356 |
0.429 |
- |
- |
| 12.7 |
- Un demi |
0.214 |
0.263 |
0.356 |
0.457 |
0.612 |
0.754 |
- |
- |
| 15.88 |
5/8 |
0.271 |
0.334 |
0.455 |
0.588 |
0.796 |
0.995 |
- |
- |
| 19.05 |
Je vous en prie. |
0.327 |
0.405 |
0.553 |
0.729 |
0.895 |
1.236 |
- |
- |
| 25.4 |
1 |
0.44 |
0.546 |
0.75 |
0.981 |
1.234 |
1.574 |
2.05 |
- |
| 31.75 |
Un quart |
0.554 |
0.688 |
0.947 |
1.244 |
1.574 |
2.014 |
2.641 |
- |
| 38.1 |
1 et demi |
0.667 |
0.832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
- |
| 44.5 |
1 3/4 |
- |
- |
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
- |
| 50.8 |
2 |
- |
- |
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
- |
| 63.5 |
2 et demi |
- |
- |
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
- |
| 76.2 |
3 |
- |
- |
2.345 |
3.084 |
3.914 |
5.094 |
6.19 |
- |
| 88.9 |
3 et demi |
- |
- |
2.729 |
3.609 |
4.584 |
5.974 |
7.27 |
- |
| 101.6 |
4 |
- |
- |
- |
4.134 |
5.254 |
6.854 |
8.35 |
- |
| 114.3 |
4 et demi |
- |
- |
- |
4.654 |
5.924 |
7.734 |
9.43 |
- |
ASTM A269 TP316L Tubes enroulées sans soudure en acier inoxydable austénitique
| Catégorie |
Le code standard |
Nom standard |
| Normes ASTM |
A262 |
Pratiques de détection de la sensibilité à l'attaque intergranulaire dans les aciers inoxydables austénitiques |
| |
A480/A480M: les données sont fournies à l'aide d'un formulaire. |
Spécification relative aux exigences générales relatives aux plaques, feuilles et bandes d'acier inoxydable plat laminé et résistant à la chaleur |
| |
A632: les produits de base |
Spécification pour les tubes en acier inoxydable austénitique sans couture et soudés (petit diamètre) destinés au service général |
| |
A1016/A1016M: les produits de la catégorie A1 ou A2 doivent être soumis à un contrôle de qualité. |
Spécification relative aux exigences générales relatives aux tubes en acier allié ferritique, en acier allié austénitique et en acier inoxydable |
| |
E527 |
Pratique de numérotation des métaux et alliages dans le système de numérotation unifié (SNU) |
| Le code ASME pour les tuyaux |
Pour l'utilisation de la méthode ASME B31.3 |
Pièces de traitement |
| Autres normes |
Pour les appareils à moteur électrique |
Pratique de numérotation des métaux et alliages |
ASTM A269 TP316L Tubes enroulées en acier inoxydable austénitique
|
Matériel
|

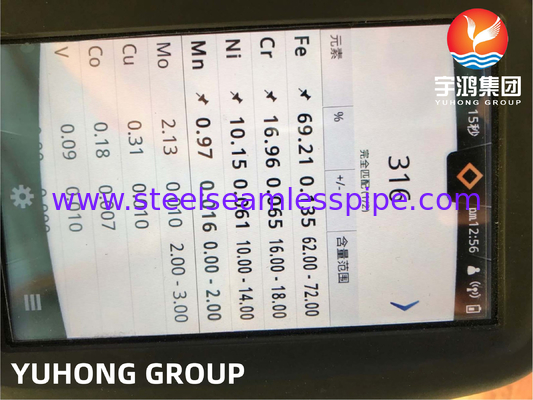

ASTM A269 Composition chimique % max
|
|
C
|
Nom de l'entreprise
|
P
|
S
|
Je sais.
|
Cr
|
Je ne sais pas
|
Je vous en prie.
|
|
TP316L
|
0.035 D
|
2
|
0.045
|
0.03
|
1
|
16.0 à 18.0
|
10.0 à 15.0
|
2.00 à 3.00
|
Tubes enroulées en acier inoxydable austénitique sans soudure ASTM A269 TP316LApplication dans le secteur pétrolier et gazier
Exploration
Pipelines sous-marins: Utilisé dans les pipelines sous-marins pour le transport de pétrole et de gaz, résistant à l'eau de mer et à la corrosion microbienne.
Équipement de tête de puits: Appliqué dans les composants de tête de puits tels que les collecteurs, résistant aux fluides corrosifs et à haute pression.
Traitement
Équipement de séparation: pour les pièces internes des séparateurs à trois phases, résistant à la corrosion des milieux complexes.
Équipement de désulfuration/décarburation:réchauffeursetcondensateursdes tours concernées, en maintenant les performances dans des environnements corrosifs.
Réservation
Pipelines de réservoirs: utilisés pourréservoirles conduites d'entrée/sortie et de traçage, empêchant la corrosion par les impuretés du pétrole et du gaz.
