ASME SB677 TP904L/1.4539/UNS N08904 Tuyau sans soudure en acier inoxydable
Acier inoxydable 904L Le matériau est un acier inoxydable super austénitique, de nuance 00Cr20Ni25Mo4.5Cu, UNS : N08904, EN : 1.4539. Il s'agit d'un acier inoxydable austénitique fortement allié à faible teneur en carbone et présentant une bonne résistance à la corrosion dans les acides dilués, conçu spécifiquement pour les environnements soumis à des conditions de corrosion sévères. Il possède une teneur élevée en chrome et une teneur suffisante en nickel. L'ajout de cuivre lui confère une forte résistance aux acides, en particulier une résistance élevée à la corrosion interstitielle par les chlorures et à la fissuration par corrosion sous contrainte. Il est très résistant aux piqûres et aux fissures de corrosion, et présente une résistance légèrement supérieure à la piqûration par rapport aux autres nuances d'acier. Il possède une bonne usinabilité et soudabilité. État de solution solide sans magnétisme.
ASME SB677 TP904L Le tuyau sans soudure en acier inoxydable est le matériau de référence de l'acier inoxydable super austénitique, avec le molybdène élevé, le cuivre élevé et le carbone ultra-faible comme principaux avantages. Il est irremplaçable dans un environnement acide réducteur modéré + halogénures mixtes.

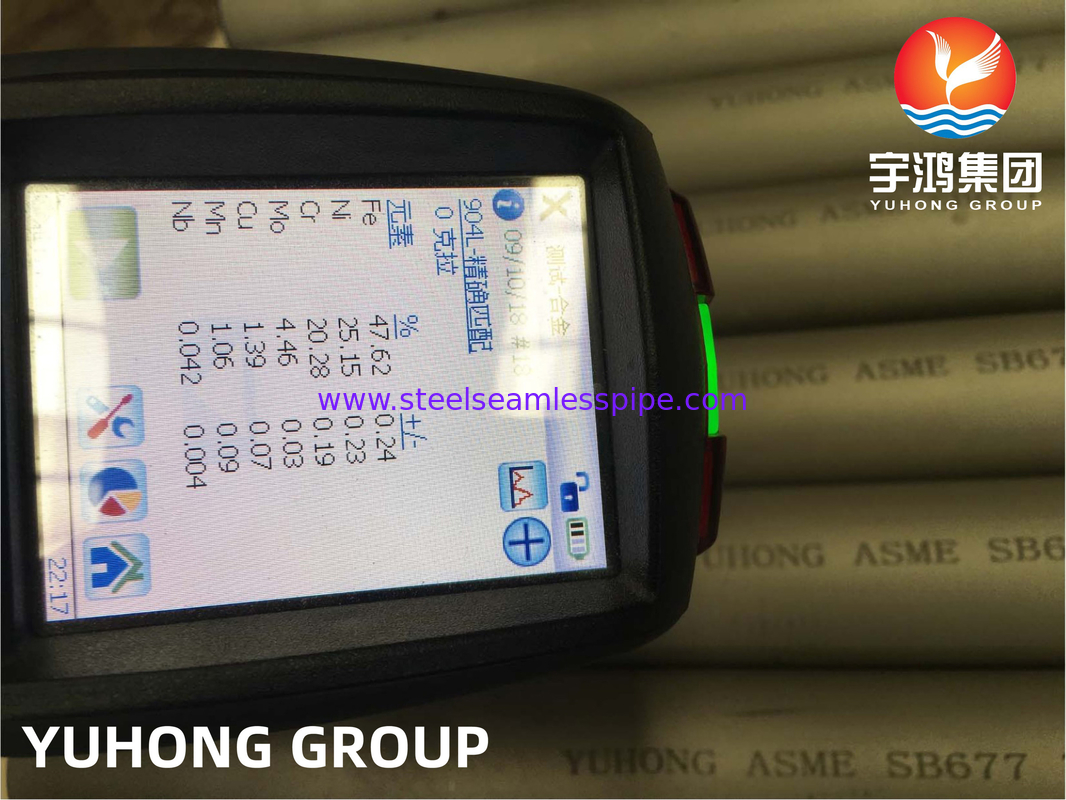

La composition chimique du 904L est C ≤ 0,03, Si ≤ 1,00, Mn ≤ 2,00, P ≤ 0,035, S ≤ 0,03, Ni : 23,0-25,0, Cr : 18,0-20,0, Mo : 3,0-4,0, Cu : 4,0-5,0. Les propriétés mécaniques minimales de l'alliage 904L à température ambiante : alliage et état : 926, résistance à la traction (Rm N/mm2) : 490, limite d'élasticité (RP0,2N/mm2) : 216, allongement A5 % : 35
Plages de composition pour la nuance 904L d'aciers inoxydables.
Nuance |
C |
Mn |
Si |
P |
S |
Cr |
Mo |
Ni |
Cu |
| 904L |
min.
max. |
-
0,020 |
-
2,00 |
-
1,00 |
-
0,045 |
-
0,035 |
19,0
23,0 |
4,0
5,0 |
23,0
28,0 |
1,0
2,0 |
|
|
|
|
|
|
|
|
|
|
|
Propriétés mécaniques des aciers inoxydables de nuance 904L.
Nuance |
Résistance à la traction (MPa) min |
Limite d'élasticité 0,2 % Proof (MPa) min |
Allongement (% en 50 mm) min |
Dureté |
| Rockwell B (HR B) |
Brinell (HB) |
| 904L |
490 |
220 |
35 |
70-90 typique |
- |
| La plage de valeurs de dureté Rockwell est typique uniquement ; les autres valeurs sont des limites spécifiées. |
Propriétés physiques typiques des aciers inoxydables de nuance 904L.
Nuance |
Densité
(kg/m3) |
Module d'élasticité
(GPa) |
Coefficient moyen de dilatation thermique (m/m/C) |
Conductivité thermique
(W/m.K) |
Chaleur spécifique 0-100C
(J/kg.K) |
Résistivité électrique
(n.m) |
| 0-100C |
0-315C |
0-538C |
À 20C |
À 500C |
| 904L |
8000 |
200 |
15 |
- |
- |
13 |
- |
500 |
850 |
Spécifications de nuance pour les aciers inoxydables de nuance 904L.
Nuance |
UNS No |
Ancien britannique |
Euronorm |
Suédois SS |
Japonais JIS |
| BS |
En |
No |
Nom |
| 904L |
N08904 |
904S13 |
- |
1.4539 |
X1NiCrMoCuN25-20-5 |
2562 |
- |
| Ces comparaisons sont approximatives uniquement. La liste est destinée à une comparaison de matériaux fonctionnellement similaires et non à un calendrier d'équivalents contractuels. Si des équivalents exacts sont nécessaires, les spécifications d'origine doivent être consultées. |
Nuances alternatives possibles à l'acier inoxydable 904L.
| Nuance |
Pourquoi il pourrait être choisi au lieu du 904L |
| 316L |
Une alternative moins chère, mais avec une résistance à la corrosion beaucoup plus faible. |
| 6Mo |
Une résistance plus élevée à la piqûration et à la corrosion caverneuse est nécessaire. |
| 2205 |
Une résistance à la corrosion très similaire, le 2205 ayant une résistance mécanique plus élevée, et à un coût inférieur au 904L. (2205 ne convient pas aux températures supérieures à 300 °C.) |
| Super duplex |
Une résistance à la corrosion plus élevée est nécessaire, ainsi qu'une résistance plus élevée que le 904L. |
Scénarios d'application typiques de ASME SB677 TP904L
- Industrie chimique : Dans l'industrie chimique, les tuyaux sans soudure en acier inoxydable ASME SB677 TP904L peuvent être appliqués aux réservoirs de stockage d'acide sulfurique concentré, aux réacteurs d'acide acétique et aux évaporateurs d'acide phosphorique.
- Pétrole et gaz : Dans l'industrie pétrolière et gazière, les tuyaux sans soudure en acier inoxydable ASME SB677 TP904L peuvent être utilisés comme pipelines de plateformes offshore et pipelines de collecte contenant H ₂ S/CO ₂.
- Protection de l'environnement : Dans l'industrie de la protection de l'environnement, les tuyaux sans soudure en acier inoxydable ASME SB677 TP904L peuvent être utilisés dans les systèmes de désulfuration des gaz de combustion (FGD) et les équipements de traitement des eaux usées.
- Pharmaceutique : Dans l'industrie pharmaceutique, les tuyaux sans soudure en acier inoxydable ASME SB677 TP904L peuvent être utilisés comme pipelines pour le transport de milieux de haute pureté.
- Système d'eau de mer : Dans les systèmes d'eau de mer, les tuyaux sans soudure en acier inoxydable ASME SB677 TP904L peuvent être utilisés pour les tuyaux d'échangeurs de chaleur et les vannes de pompes de dessalement de l'eau de mer.
