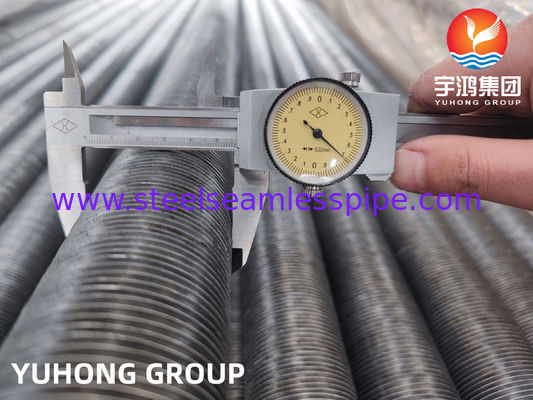

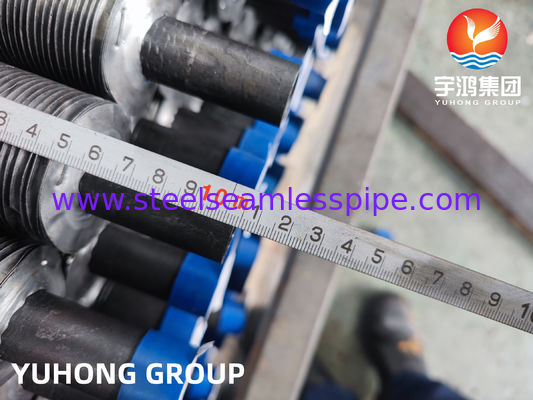

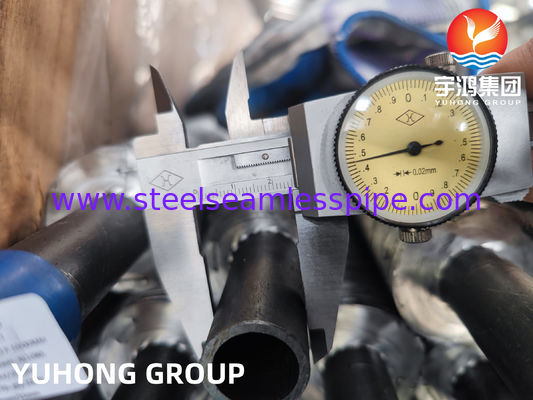

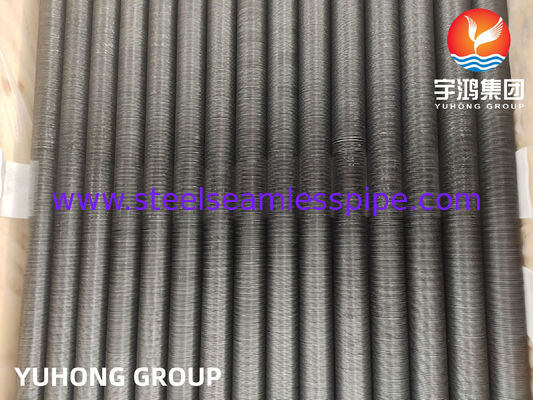

ASTM A179 a enfoncé le tube de type g d'échangeur de chaleur d'AL Fin Tube Carbon Steel

ASTM A179 a enfoncé le tube de type g d'échangeur de chaleur d'AL Fin Tube Carbon Steel

Avec des décennies d'expérience de production et d'exportation dans ce domaine, le GROUPE de YUHONG est fier de dire que nous pouvons manipuler des genres de projets, tels que des projets d'échangeur de chaleur/chaudière, des projets marins etc. de projets, de pétrole et de gaz. Chaque année nous vendons plus de 80000 tonnes de tuyaux d'acier et de tubes inoxydables. Nos produits ont été bien connus parmi les clients autour du monde. Le GROUPE de YUHONG a pour établir des relations à long terme avec ces clients précieux, qui couvrent déjà plus de 65 pays.

Quels sont des tubes d'aileron ?

Les tubes d'aileron sont un type d'échangeur de chaleur qui est employé dans beaucoup de différentes industries. Ces tubes ont une surface à ailettes, qui augmente leur superficie et leur permet de transférer la chaleur plus efficacement. Ceci les rend idéaux pour des applications où des vitesses de transfert du feu vif sont exigées, comme dans des centrales et des systèmes de réfrigération.

Des tubes d'aileron sont faits à partir d'un grand choix de matériaux, y compris le cuivre, l'aluminium, et l'acier inoxydable. Ils sont disponibles dans une gamme des tailles et des formes et peuvent être adaptés aux besoins du client pour répondre aux besoins spécifiques de chaque application.

Un des avantages principaux des tubes d'aileron est leur capacité de fonctionner efficacement aux hautes températures et aux pressions. Ceci les rend appropriées pour l'usage dans un large éventail d'applications, y compris la climatisation, les échangeurs de chaleur, et les radiateurs.

En plus de leur représentation thermique élevée, les tubes d'aileron sont également durables et durables. Ils sont résistants à la corrosion et peuvent résister aux environnements durs souvent trouvés dans les arrangements industriels. Ceci leur fait une solution rentable pour beaucoup de différentes industries.

Composition chimique d'ASTM A179

Description courte

Le type tube à ailettes incorporé de G est que la bande d'aileron est blessure de tension et placé dans la coupe de cannelure dans le tube avec approximatif, profondeur de cannelure de 0.4mm, le fond de l'aileron est guidé dans la cannelure et fermement alors remblayé avec le tube bas.

Type tube à ailettes incorporé de G

Type de G le tube à ailettes qu'incorporé est que la bande d'aileron est blessure de tension et placé dans la coupe de cannelure dans le tube avec approximatif, profondeur de cannelure de 0.4mm, le fond de l'aileron est guidé dans la cannelure et fermement alors remblayé avec le tube de base, pour fermer à clef finalement les ailerons en place en roulant les cannelures incluses en dessous des ailerons. La température de fonctionnement maximum du type tube à ailettes incorporé de G peut atteindre 400°C.

Le type de G a inclus les détails rapides de tube à ailettes

Matériel de tube de noyau :
1. acier au carbone : A179, A192, SA210 GR A1/C, A106 GR B
2. acier inoxydable : TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. cuivre : UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Matériel d'aileron :
1. en aluminium (Alu.1100, Alu.1060)
2. cuivre.
3. en acier
Type d'aileron : Plaine solide
Type de tube d'aileron : Type de G inclus
Diamètre extérieur (OD) : maximum de 16mm Min~50.8mm.
Longueur de tube : jusqu'à 18 000 millimètres.
Taille d'aileron : maximum de 16.5mm.
Épaisseur d'aileron : généralement 0.4mm~0.6mm
Lancement d'aileron : minimum de 2.1mm (12FPI)
Protection extérieure : Les deux extrémités nues seront zinc ou aluminium métallisé par le revêtement electrospray de système d'arc.
Accessoires : Boîtes de soutien de tube, brides ou boîtes d'entretoise (matériaux : aluminium, zinc et acier inoxydable).

Avantages

La chaleur de transfert d'un fluide chaud dans un fluide plus froid par un mur de tube est la raison que bon nombre d'entre nous utilisent les tubes à ailettes.

Mais vous pouvez demander, ce qui est l'avantage principal d'utiliser un tube à ailettes ? Pourquoi ne pouvez-vous pas juste utiliser un tube régulier pour faire ce transfert ? Bien vous pouvez mais le taux sera beaucoup plus lent.

Par pas utilisant un tube à ailettes la superficie extérieure n'est pas sensiblement plus grande que la superficie intérieure. En raison de cela, le fluide avec le coefficient de transfert le plus à basse température dictera le taux de transfert de chaleur global. Quand le coefficient de transmission de chaleur du fluide à l'intérieur du tube est plusieurs fois plus grand que cela du fluide en dehors du tube le taux de transfert de chaleur global peut être considérablement amélioré en augmentant la superficie extérieure du tube.

Les tubes à ailettes augmentent en dehors de la superficie. En ayant un tube à ailettes, elle augmente le taux de transfert de chaleur global. Ceci diminue alors tout le nombre de tubes exigés pour une application donnée qui réduit alors également la taille globale et la boîte d'équipement dans la diminution de longue durée le coût du projet. Dans beaucoup de cas d'application, un tube à ailettes remplace des tubes six ou plus nus à moins de 1/3 du coût et 1/4 du volume.
