Tuyau sans soudure duplex 2205 ASTM A790 avec résistance à la fissuration par corrosion sous contrainte et due aux chlorures et microstructure ferrite-austénitique en état recuit en solution

Pour les pièces d'équipement de construction, les pièces d'équipement de construction doivent être équipées d'un dispositif d'équipement d'équipement de construction.est un tuyau en acier inoxydable duplex ferritique-austénitique conçu pour des environnements de processus corrosifs où une combinaison de résistance à la corrosion et d'une résistance mécanique plus élevée est requise.

Généralement appeléPour les appareils à commande numériqueL'UNS S32205 est la composition 2205 communément spécifiée, tandis que l'UNS S31803 représente la composition duplex standard antérieure.Les deux désignations sont étroitement associées à la famille des matériaux 2205..

Fabriqué selon lesPour l'application de la présente norme, les États membres doivent fournir aux autorités compétentes les informations suivantes:, le tuyau sans soudure est adapté aux systèmes de tuyauterie à pression exposés à un fonctionnement corrosif général, à des environnements contenant des chlorures et à des supports de processus sélectionnés.La norme ASTM A790 couvre les tuyaux en acier inoxydable ferritique/austénitique soudés sans couture et à couture droite, en mettant l'accent sur la résistance à la corrosion et la résistance à la fissuration par corrosion sous contrainte..

• Structure double austénitique-ferritique:Duplex 2205 combine les phases austénitiques et ferritiques, donnant au matériau un équilibre différent de résistance et de résistance à la corrosion par rapport aux aciers inoxydables austénitiques conventionnels.
• Résistance à la corrosion par le chlorure:Le système d'alliage de chrome, de molybdène et d'azote offre une résistance à la corrosion localisée dans de nombreux environnements contenant du chlorure.
• Résistance à la corrosion par contrainte:Le duplex 2205 est généralement choisi lorsque le craquage par corrosion par stress au chlorure est un facteur important de sélection des matériaux.
• Résistance au rendement plus élevée:Comparé aux aciers inoxydables austénitiques classiques de la série 300, le Duplex 2205 offre une résistance de rendement nettement supérieure, ce qui peut être avantageux dans la conception de tuyaux contenant de la pression.

L'UNS S31803 et l'UNS S32205 ne doivent pas être simplement considérées comme deux catégories indépendantes.

Les gammes minimales d'alliage plus étroites et plus élevées de S32205 fournissent des exigences de résistance à la corrosion plus définies que la composition originale S31803.

• Microstructure en double:La structure en deux phases assure un équilibre entre la ténacité austénitique et la résistance ferritique.
• Sélection de matériaux corrosifs:2205 est largement utilisé dans les environnements de procédés impliquant des chlorures, l'exposition à l'eau de mer et des milieux industriels agressifs.
• Résistance mécanique élevée:Sa résistance au rendement plus élevée peut fournir un avantage dans la conception des tuyaux sous pression par rapport à de nombreuses qualités austénitiques conventionnelles.
• Construction sans couture:La voie de fabrication sans couture élimine une couture de soudure longitudinale et convient aux applications de tuyauterie contenant de la pression.
• Compatibilité avec les tuyaux de processus:Le tuyau ASTM A790 2205 est généralement spécifié pour les systèmes chimiques, pétrochimiques, pétroliers et gaziers, marins et de lutte contre la pollution.

Plutôt que d'utiliser uniquement des termes généraux tels que "utilisation industrielle", ce produit est mieux positionné autour d'environnements de services spécifiques:

• tuyauterie de procédés chimiques
• Lignes de procédés pétrochimiques
• Pipelines de pétrole et de gaz
• Systèmes de tuyauterie offshore
• Service de l'eau de mer
• Systèmes de dessalement
• tuyauterie marine
• Lines de procédés contenant du chlorure
• Équipement de contrôle de la pollution
• Traitement de la pâte et du papier
• Systèmes de stockage et de transfert de produits chimiques

• Systèmes de tuyauterie de processus
• Modules de tuyauterie offshore
• tuyauterie de l'eau de mer
• Équipement de dessalement
• Unités de procédés chimiques
• Équipement de production de pétrole et de gaz
• Pièces d'échangeur de chaleur
• Pompes et glissières de procédés
• Systèmes de contrôle de la pollution
• Équipement de stockage et de transfert

Une voie de fabrication de tuyaux sans soudure typique comprend:

1. Préparation du colis
2. Piercing à chaud
3. laminage à chaud ou extrusion
4. Finition à froid si nécessaire
5. Réchauffement de la solution
6. Décapage / traitement de surface
7. Réglage
8. Coupe
9. Inspection dimensionnelle
10. Épreuves hydrostatiques ou non destructives
11. Inspection finale
12. Marquage et emballage

Les points d'inspection typiques sont:

• Diamètre extérieur
• Épaisseur de paroi
• Ovaleur
• Le droit
• Longueur
• Fin du carré
• Condition de la surface
• Poids du tuyau

Les dimensions des tuyaux peuvent être fournies selon la norme dimensionnelle applicable et les spécifications du projet.

L'inspection disponible peut inclure:

• Analyse de la composition chimique
• Test de traction
• Test de résistance au rendement
• Test d'allongement
• Test de dureté
• Test de l'aplatissement
• Épreuve hydrostatique
• Épreuves de courant de tourbillon
• Tests par ultrasons

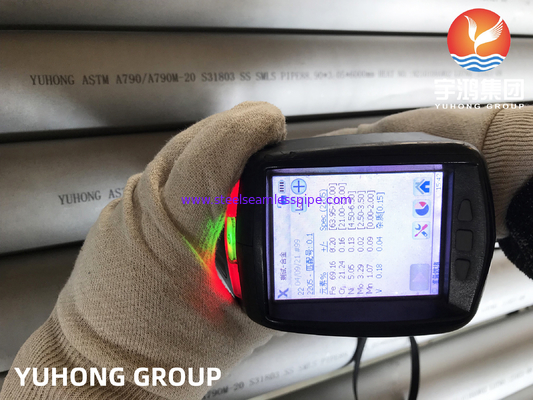

• PMI
• Inspection dimensionnelle
• Inspection de surface
• Examen de l'équilibre ferrite/phase
• Épreuves de corrosion si nécessaire
• Enregistrement du traitement thermique

La norme ASTM A790 comprend les prescriptions relatives aux essais de traction, de dureté, d'aplatissement, d'hydrostatique et d'électricité non destructive.

Pour l'acier inoxydable duplex, le rapport ferrite-austénite est une caractéristique de qualité importante.un examen métallographique supplémentaire peut être effectué pour vérifier la microstructure duplex après recuit en solution.

Cela peut être particulièrement pertinent pour les applications impliquant:

• Service du chlorure
• Systèmes offshore
• L'eau de mer
• tuyauterie sous pression
• Composants soudés
