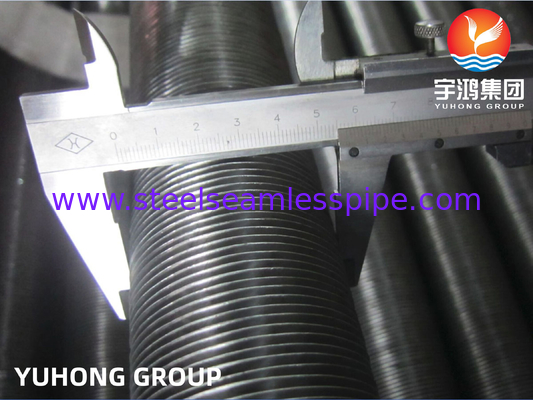

Tubes à aileron de type G intégrées ASME SA210 Gr.A1 Tubes sans couture en aluminium Al1060

ASME SA210 Gr.A1 Tubes sans couture en aluminium Al1060 Tubes à vis de type G intégrés

Les tubes à nageoires intégrées, également appelés tubes à nageoires ou tuyaux à nageoires, sont des composants spécialisés de transfert de chaleur utilisés dans diverses industries et applications.Ils se composent d'un tube de base avec des ailerons externes qui sont étroitement intégrés ou soudés intégralement à la surface du tubeLes nageoires augmentent la surface du tube, ce qui améliore l'efficacité du transfert de chaleur.

L'objectif principal des tubes à nageoires embarquées est d'améliorer l'échange thermique entre un fluide circulant à travers le tube et l'environnement environnant ou un autre fluide.La conception et la construction des ailerons améliorent considérablement les taux de transfert de chaleur en augmentant la surface disponible pour le transfert de chaleur.

ASTM A192 / A192M : Tubes de chaudière sans soudure en acier au carbone pour le service à haute pression

ASTM A210 / A210M : Chasseuse et tubes de surchauffement en acier à carbone moyen sans soudure

Grade d'acier:Grade A1; Grade C

Conditions de livraison: Anneaux, normalisés, normalisés et trempés

Détail rapide:

Le tube est dépassé: 16 mm min. 219,1 mm ((8'') max.

Longueur du tube: 25000 mm maximum.

Hauteur des nageoires: 50 mm maximum.

Épaisseur de nageoire: généralement 0,2 mm ~ 3,0 mm

La hauteur de la nageoire: 2,3 mm (11FPI) min. ou sur mesure pour le client

Processus de fabrication

La bande de nageoires en aluminium est enroulée et placée dans une rainure coupée dans le tube d'une profondeur d'environ 0,4 mm.

Protection de surface des extrémités plates

Les deux extrémités des tubes à aileron à rainures de type G doivent être métallisées en zinc ou en aluminium et revêtues d'un revêtement de système d'arc électrique à pulvérisation.

Critères d'acceptation

La norme API 661 ((Échangeurs de chaleur refroidis à l'air pour le service général des raffineries) ou les conditions de livraison (TDC).

Les accessoires

Boîte de support de tube, pince ou boîte d'espacement (Matériaux: aluminium, zinc et acier inoxydable).

Condition de livraison:

Les extrémités des tubes sont découpées en carré, exemptes de taches, séchées à l'intérieur et nettoyées par soufflage à l'air, recouvertes à l'extérieur de vernis aux deux extrémités du tube à aileron intégré G-Fin.

Les déshydrants sont également mis dans chaque emballage pour le transport continental.

Applications:

Les champs communs de demande sont les suivants:

1Échangeurs de chaleur: les tubes à nageoires A179 sont largement utilisés dans les échangeurs de chaleur, en particulier dans les applications où l'acier à faible teneur en carbone est compatible avec les fluides de travail impliqués.Ils sont utilisés dans les échangeurs de chaleur air-fluide et fluide-fluide, facilitant un transfert de chaleur efficace entre différents milieux.

2Systèmes CVC: les tubes à aileron A179 sont utilisés dans les systèmes de chauffage, de ventilation et de climatisation (CVC) pour un transfert de chaleur efficace.et d'autres composants où l'échange thermique entre l'air et un fluide (comme l'eau réfrigérée ou le réfrigérant) est requis.

3- chaudières industrielles: les tubes à aileron A179 sont utilisés dans les chaudières industrielles, y compris les chaudières à vapeur et les chaudières à eau chaude.amélioration de l'efficacité de la chaudière et optimisation de l'utilisation de l'énergie.

4Économiseurs: les tubes à aileron A179 sont couramment utilisés dans les économiseurs, qui sont des échangeurs de chaleur qui récupèrent la chaleur résiduelle des gaz de combustion dans les centrales électriques, les fours industriels et autres systèmes de combustion.Les tubes à nageoires maximisent le transfert de chaleur et préchauffent l'eau d'alimentation, améliorant l'efficacité globale du système.

5Condensateurs: les tubes à aileron A179 sont utilisés dans les unités de condensation où la chaleur est transférée d'une vapeur chaude vers un milieu de refroidissement, provoquant la condensation de la vapeur.Ils sont couramment utilisés dans les systèmes de réfrigération, des unités de climatisation et des centrales électriques.

6- refroidisseurs d'huile: les tubes à nageoires A179 conviennent aux applications de refroidissement à l'huile, par exemple dans les systèmes hydrauliques ou les systèmes de lubrification.permettant une dissipation de chaleur efficace et le maintien d'une température optimale de l'huile.

7Systèmes de récupération de chaleur: les tubes à aileron A179 jouent un rôle crucial dans les applications de récupération de chaleur, capturant la chaleur résiduelle provenant de divers processus industriels et la transférant vers un support pour une utilisation ultérieure.Ils sont utilisés dans des systèmes visant à améliorer l'efficacité énergétique et à réduire les coûts d'exploitation..

Les spécifications:

Les tubes à aileron de type G sont combinés avec deux matériaux différents.

Avantages concurrentiels:

1. Nous disposons d'un atelier de plus de 10 000 mètres carrés, dont 5 machines à nageoires, une capacité quotidienne allant jusqu'à 3 500 mètres.
2. Les machines à ailerons de type G sont conçues et assemblées par nous-mêmes et nous pouvons vous offrir une machine à ailerons et tous les accessoires, etc...
3. Le contact de fabrication des tubes à nageoires rainurées est conçu pour une température de paroi élevée allant jusqu'à 350°C.
