Yuhong Holding Group Co., LTD.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | YUHONG |
| Certification: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numéro de modèle: | A179, A192, SA210 Gr A1/C, A106 Gr B, TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205 Cuivre : UNS |
| Quantité de commande min: | 1 PC |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Casse en plâtre/casse en fer/paquet avec bouchon en plastique |
| Délai de livraison: | 10days-> |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 1500 tonnes par mois |
| Acier au carbone: | A179, A192, SA210 Gr A1/C,A106 Gr B | Acier inoxydable: | TP304/304L, TP316/TP316L/316Ti, TP321, TP347 |
|---|---|---|---|
| Acier duplex: | A789 S31803/S2205 S32750, S32760 | Nickel de cuivre: | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
| Type de nageoire: | Soudage à haute fréquence, G intégré / L / KL / KLL, type extrudé | ||
| Surligner: | Al1060 Gr.A1 Tubes sans couture,Tubes sans couture G Fin Gr.A1 intégrées,Type inclus tube de G d'aileron |
||

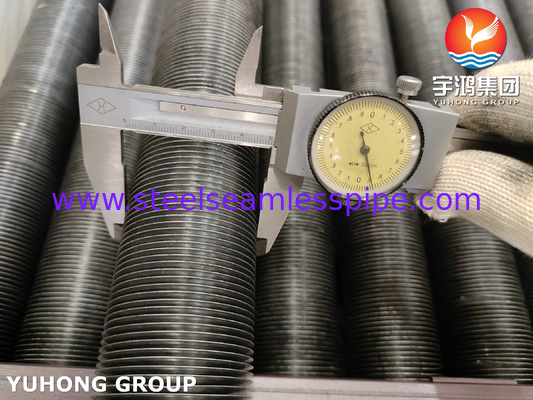

ASME SA210 Gr.A1 Tubes sans couture en aluminium Al1060 Tubes à vis de type G intégrés
Les tubes à nageoires intégrées sont utilisés pour les applications de transfert de chaleur où une efficacité élevée dans le transfert de chaleur est requise.Ils ont des surfaces étendues sous forme de nageoires qui augmentent la surface disponible pour le transfert de chaleurCes tubes sont couramment utilisés dans des applications telles que les refroidisseurs d'air, les échangeurs de chaleur et les chaudières.
ASTM A192 / A192M : Tubes de chaudière sans soudure en acier au carbone pour le service à haute pression
ASTM A210 / A210M : Chasseuse et tubes de surchauffement en acier à carbone moyen sans soudure
Grade d'acier:Grade A1; Grade C
Conditions de livraison: Anneaux, normalisés, normalisés et trempés
Détail rapide:
Le tube est dépassé: 16 mm min. 219,1 mm ((8'') max.
Longueur du tube: 25000 mm maximum.
Hauteur des nageoires: 50 mm maximum.
Épaisseur de nageoire: généralement 0,2 mm ~ 3,0 mm
La hauteur de la nageoire: 2,3 mm (11FPI) min. ou sur mesure pour le client
Processus de fabrication
La bande de nageoires en aluminium est enroulée et placée dans une rainure coupée dans le tube d'une profondeur d'environ 0,4 mm.
Protection de surface des extrémités plates
Les deux extrémités des tubes à aileron à rainures de type G doivent être métallisées en zinc ou en aluminium et revêtues d'un revêtement de système d'arc électrique à pulvérisation.
Critères d'acceptation
La norme API 661 ((Échangeurs de chaleur refroidis à l'air pour le service général des raffineries) ou les conditions de livraison (TDC).
Les accessoires
Boîte de support de tube, pince ou boîte d'espacement (Matériaux: aluminium, zinc et acier inoxydable).
Condition de livraison:
Les extrémités des tubes sont découpées en carré, exemptes de taches, séchées à l'intérieur et nettoyées par soufflage à l'air, recouvertes à l'extérieur de vernis aux deux extrémités du tube à aileron intégré G-Fin.
Les déshydrants sont également mis dans chaque emballage pour le transport continental.
Applications:
Les champs communs de demande sont les suivants:
1Échangeurs de chaleur: les tubes A179 sont couramment utilisés dans divers types d'échangeurs de chaleur tels que les échangeurs de chaleur à coque et à tube, les refroidisseurs d'air, les condensateurs et autres équipements similaires.Les nageoires des tubes augmentent la surface disponible pour le transfert de chaleur, améliorant l'efficacité du processus d'échange thermique.
2Systèmes HVAC: Ces tubes sont largement utilisés dans les systèmes HVAC (chauffage, ventilation et climatisation) pour les applications de chauffage et de refroidissement.La surface étendue des nageoires améliore les capacités de transfert de chaleur des tubes, ce qui les rend appropriés pour un contrôle efficace de la température dans les systèmes de climatisation.
Systèmes de chaudière: Les tubes A179 Fin trouvent des applications dans les systèmes de chaudière où ils sont utilisés pour le transfert de chaleur entre les gaz chauds et l'eau pour générer de la vapeur.Les ailerons des tubes permettent de maximiser l'efficacité du transfert de chaleur., ce qui les rend idéales pour une utilisation dans des chaudières destinées à la production d'électricité ou à d'autres procédés industriels.
3Systèmes de réfrigération: Dans les systèmes de réfrigération, les tubes A179 sont utilisés pour transférer la chaleur du réfrigérant vers l'environnement environnant ou d'une partie du système à une autre.Les ailerons des tubes aident à améliorer l'efficacité du système de refroidissement.
4Systèmes de récupération de chaleur: Ces tubes sont également utilisés dans des applications de récupération de chaleur où la chaleur résiduelle générée au cours de processus industriels est capturée et utilisée à d'autres fins.L'augmentation de la surface fournie par les nageoires permet de maximiser l'efficacité de la récupération de chaleur.
5.Industries de transformation: les tubes A179 sont utilisés dans diverses industries de transformation telles que la chimie, la pétrochimie,et les industries pharmaceutiques où un transfert de chaleur efficace est crucial pour maintenir des conditions de processus optimales et la qualité du produit.
Les spécifications:
Les tubes à aileron de type G sont combinés avec deux matériaux différents.
| Les postes | Matériaux généraux | Matériaux ASTM populaires |
| Matériau du tube central |
L'acier au carbone, l'acier à faible teneur en alliage, l'acier inoxydable, le laiton, le cuivre, les alliages de cuivre et de nickel, le bronze d'aluminium et les alliages de nickel.
|
1Acier au carbone: A179, A192, SA210 Gr A1/C, A106 Gr B 2- en acier inoxydable: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205 et ainsi de suite... 3. du cuivre:UNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
| Matériau des nageoires |
1. alliage d'aluminium 2- Le cuivre. |
1Je suis en aluminium.1100Les autres produits 2- Le cuivre. |
|
Toutes les dimensions sont en pouces et spécifications sur vos demandes. |
|||
|
Surdose par tube |
Hauteur des nageoires |
Épaisseur des nageoires |
Les nageoires par piqûre ((Densité) |
|
5/8 |
3/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
|
Je vous en prie. |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
|
1 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
|
Un quart |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
|
1 et demi |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
|
Veuillez nous envoyer un courriel pour plus d'informations. |
|||
