Le produit doit être soumis à un contrôle d'approvisionnement.

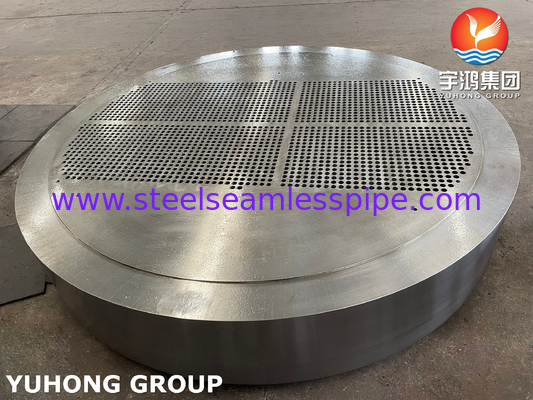

L'échangeur de chaleur à plaque de tube fixe fait référence à un échangeur de chaleur à coque et à tube dans lequel les plaques de tube aux deux extrémités du faisceau de tubes sont fixées à la coque par soudage.Après la plaque de tube et la coque sont soudés, il peut également servir de bride et être relié à la bride de la boîte à tuyaux avec des boulons.L'avantage est que la structure est simple et le diamètre intérieur de la coque nécessaire est le plus petit tout en assurant des surfaces de transfert de chaleur égales.
Les feuilles de tubes sont des composants clés de divers échangeurs de chaleur et de récipients en coque et en tube.il existe différents types de feuilles de tubesVoici quelques types de segments courants et leurs descriptions détaillées:
1.Tape de tube fixe: Description: La feuille de tube fixe est fixée dans la coque de l'échangeur de chaleur et soudée ou soudée dans le trou de la feuille de tube fixe.Ils ne bougeront pas par rapport à la feuille de tube et l'expansion entre les tubes et la coque est très petite.
2. feuille de tube flottant:
Description: La conception de la feuille de tube flottante permet aux faisceaux de tubes de s'étendre et de se contracter librement avec les changements de température.CependantUtilisez le hs desien lorsque le stgticat temptre vanaton est présent pour aider à prévenir les dommages aux tuyaux et aux joints tuyaux-feuille.
3. Un faisceau de tubes en U:
Description: Dans un échangeur de chaleur en U-tube, les tubes sont pliés en une "forme". Les extrémités des tubes en U sont fixées ou soudées à une seule feuille de tube.Cette configuration est généralement utilisée dans les applications où l'expansion thermique et la contraction doivent être accommodées, mais le connecteur doit être retiré pour l'entretien.
4. Plaque de tube flottant de la tête:
Note: Dans certains échangeurs de chaleur à coque et à tube, l'autre extrémité est fermée par un échangeur de chaleur à tête flottante et une extrémité de la coque est fermée par une feuille de tube fixe.La tête flottante peut se déplacer axiellement pour accueillir l'expansion thermique et la contraction du tubeCette conception est courante dans les échangeurs de chaleur Rappe.
5- feuille de tube fixe (avec description des joints de dilatation) Si la connexion temporaire entre le tube et la coque est importante et qu'une feuille de tube flottante peut ne pas être pratique,les joints de dilatation peuvent être incorporés dans la conception de la plaque de tube fixeCes joints d'expansion permettent une certaine quantité de mouvement tout en maintenant une forte connexion entre le tube et la feuille de tube.y compris l'application spécifique, les exigences de température et de pression, et la nécessité de tenir compte de l'expansion et de la contraction thermiques.La bonne sélection et la conception des feuilles de tubes sont essentielles pour assurer un fonctionnement efficace et sûr des échangeurs de chaleur et des récipients sous pression
Je suis désolée.
Les caractéristiques d'un échangeur de chaleur à plaque de tube fixe sont les suivantes:
1Le dégagement du bypass est faible;
2Les pièces forgées sont moins utilisées et leur coût est faible;
3Aucune fuite interne;
4La surface de transfert de chaleur est de 20 à 30% plus grande que celle de l'échangeur de chaleur à tête flottante.
Les inconvénients des échangeurs de chaleur à plaque de tube fixe sont les suivants:
1Lorsque t ≥ 50°C, un joint de dilatation doit être installé sur la coque;
2. la force de différence de température est facilement générée et la contrainte de différence de température est facilement générée entre la plaque du tube et la tête du tube, causant des dommages;
3. Le côté de la coque ne peut pas être nettoyé mécaniquement;
4Une fois les tuyaux corrodés, ils seront mis au rebut avec le boîtier, et la durée de vie de l'équipement sera courte.
