Yuhong Holding Group Co., LTD.
 |
| Lieu d'origine: | Chine |
| Nom de marque: | YUHONG |
| Certification: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numéro de modèle: | Tubes à nageoires intégrées de catégorie A1 ASTM A210 |
| Quantité de commande min: | 10 pièces |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet Pli-en bois de cas de fer de cas de conditions avec le chapeau en plastique |
| Délai de livraison: | Dépend de la quantité |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 1000 tonnes par mois |
| Matériau de tubes: | ASTM A210 catégorie A1 | Type de nageoire: | intégré |
|---|---|---|---|
| Matériau des nageoires: | AL 1060 | Application du projet: | Échangeur de chaleur Heater Parts |
| Surligner: | ASTM A210 Tubes à nageoires intégrées,Tubes à aileron de type G en acier au carbone,Al 1060 Tubes à nageoires intégrées |
||

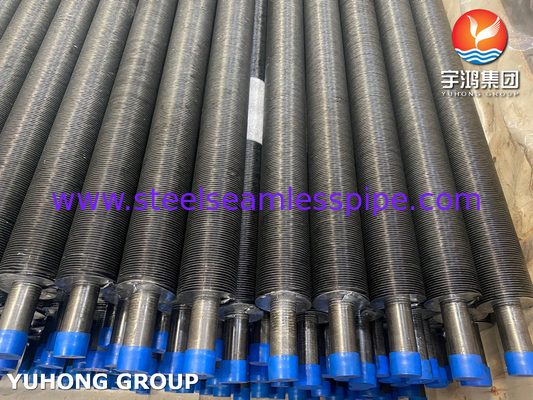

Acier au carboneTubes à nageoires de type G ASTM A210 de qualité A1 Al 1060
Résumé:
Le tube à nageoires intégrées en aluminium de type G est un élément important de l'échangeur de chaleur, en particulier le tube à nageoires en aluminium, léger et facile à fabriquer.et est couramment utilisé dans les appareils d'échange de chaleur.
La principale caractéristique de conception des tubes Embedded Fin consiste à insérer la nageoire et à la souder dans une rainure hélicoïdale coupée dans les tubes.
Les nageoires intégrées conviennent mieux à un cycle thermique élevé ou à des températures élevées et où le côté de la nageoire sera soumis à un nettoyage régulier.Ce type de nageoire présente une limitation majeure: une épaisseur de paroi minimale de 1Cependant, la nageoire de type G peut résister à des températures allant jusqu'à 400 °C et peut incorporer des nageoires en acier au carbone pour une meilleure conductivité.
Processus de fabrication
Plus précisément, le tube à nageoires de type G est une rainure en spirale d'une certaine largeur et profondeur qui est pré-traitée sur le tube en acier, puis la bande d'aluminium est incrustée sur le tube en acier sur l'équipement.Au cours du processus d'enroulement, en raison d'une certaine force de prétraitement, la bande d'acier sera bien serrée dans la rainure en spirale, assurant ainsi une certaine zone de contact entre la bande d'acier et le tuyau d'acier.
Afin d'éviter que la bande d'acier ne rebondisse et ne tombe, les deux extrémités de la bande d'acier doivent être soudées au tuyau d'acier.il devrait y avoir une certaine réaction entre la bande d'acier et la rainure en spiraleSi la réaction est trop faible pour créer une interférence, il est difficile de procéder en douceur au processus d'insertion.
En outre, la courroie en acier enroulée aura toujours un certain rebond, de sorte que la courroie en acier et la surface inférieure de la rainure en spirale ne peuvent pas être bien reliées.L'insertion de nageoires peut être effectuée sur des équipements généraux, et le coût n'est pas élevé.
A210 Grade A1 Composition chimique
|
Grade |
C (maximum) |
Nom de l'entreprise |
Si (min) |
P (maximum) |
S (maximum) |
|
A1 |
0.27 |
Maximum 0.93 |
0.10 |
0.035 |
0.035 |
Propriétés mécaniques
|
Grade |
Résistance à la traction ((Mpa) |
Résistance au rendement ((Mpa) |
L'allongement ((%) |
|
A1 |
≥ 415 |
≥ 255 |
≥ 30 |
Type G Tubes à nageoires intégrés Résumé rapide:
Matériau du noyau du tube:
1Acier au carbone: A179, A192, SA210 Gr A1/C, A106 Gr B
2- acier inoxydable: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. cuivre: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Matériau des nageoires:
1- d'aluminium (Alu.1100, Alu.1060)
2- Le cuivre.
3. acier
Type d'aileron: plaine solide
Type de tube à nageoires: G type intégré
Le diamètre extérieur (OD): 16 mm Min~50,8 mm maximum.
Longueur du tube: jusqu'à 18 000 mm.
Hauteur des nageoires: 16,5 mm maximum.
Épaisseur des nageoires: généralement 0,4 mm à 0,6 mm
L'écart entre les ailerons est de 2,1 mm au minimum (12FPI)
Protection de surface: les deux extrémités nues doivent être en zinc ou en aluminium métallisé par revêtement d'un système d'arc électrospray.
Les accessoires: boîtes de support pour tubes, pinces ou boîtes d'espacement (matériaux: aluminium, zinc et acier inoxydable).
Applications
- Équipement pharmaceutique
- Équipement chimique
- Équipement pour l'eau de mer
- Échangeurs de chaleur
- Des condensateurs.
- Industrie de la pâte et du papier
- Entreprises de forage pétrolier offshore
- Génération d'électricité
- Les pétrochimiques
- Traitement des gaz
