Yuhong Holding Group Co., LTD.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | YUHONG |
| Certification: | ISO , PED, API , CE |
| Numéro de modèle: | TUBE À AILETTES DENTELÉ PAR SPIRALE HÉLICOÏDALE |
| Quantité de commande min: | 1pc |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | cas de cadre Pli-en bois de cas/fer |
| Délai de livraison: | Selon la quantité |
| Conditions de paiement: | T/T, L/C à vue |
| Capacité d'approvisionnement: | 5000 PCs par mois |
| Type de nageoire: | Tube à ailettes dentelé | Matériau du tube de base: | Acier au carbone, acier inoxydable, duplex et aciers d'acier et alliés duplex superbes (P5, P9, P11, |
|---|---|---|---|
| Matériau des nageoires: | Acier au carbone, inoxydable, alliage, cuivre | Taille d'aileron: | 10~50mm |
| Épaisseur d'aileron: | 0.3mm | 3.0mm | Quantité d'aileron: | Dépendez de la demande de client |

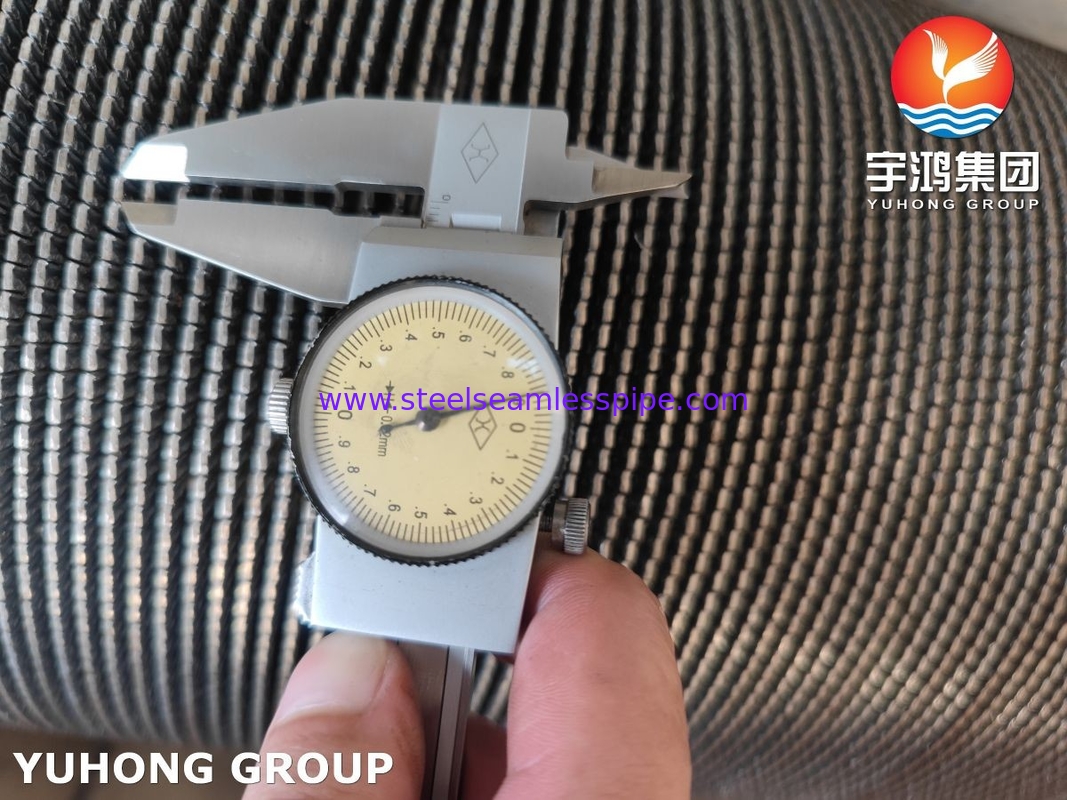

Tubes à barres de soudage à haute fréquence en spirale dentelée HFW avec longue durée de vie
Résumé
Les tubes à nageoires serrées hélicoïdales soudés du groupe Yuhong sont fabriqués de la même manière que les nageoires solides, sauf qu'avant que la bande de nageoires ne se forme autour du tube,la bande d'aileron est coupée (ou "serrée") transversalement d'un bord (qui deviendra le bord extérieur des segments d'aileron) à moins de 1/4" de l'autre bord, laissant une partie non coupée qui deviendra une base continue pour les segments d'aile.L'intervalle entre les coupes (qui détermine la largeur du segment après la formation de la bande autour du tube) peut être spécifié comme 5/32′′ ou 5/16′′Après coupure, la bande de nageoires est tenue sous tension et confinée latéralement, en se formant autour du tube, assurant ainsi un contact forcé avec la surface du tube.Comme la bande de nageoires est formée autour du tube, son bord extérieur (serré) s'étend, ouvrant les segments comme les pétales d'une marguerite.Une soudure continue est appliquée au point où la bande d'aileron commence à se plier autour du diamètre du tube en utilisant le procédé unique de soudage à l'arc en métal gazeux (GMAW) du groupe Yuhong.
.
Taille et matériau du tube à nageoires serrées HFW
| Une surdose de tube: | 16 à 273 mm | 3/8 ∼ 10 ∼ NPS |
| Paroi du tube Thk.: | 2 à 28,6 mm | 0.08 à 1.1 |
| Longueur du tube: | ≤ 28 000 (mm) | ≤ 92 pieds |
| Je vous en prie. | 0.5 à 3,5 mm | 00,02 ¢ à 0,14 ¢ |
| Hauteur des nageoires: | 8 à 35 mm | 0.31 à 1.3 |
| Le ton de la nageoire: | 3 à 333 FPM | 1 à 8 FPI |
| Type de nageoire: | Solides, U ou V dentelées | |
| Matériau des ailerons: |
C.S. (classe la plus courante: 08F, SPCC) S.S. (les catégories les plus courantes sont AISI 304, 316, 409, 410, 321,347) |
|
| Matériau du tube: |
C.S. (notation la plus courante: A106 Gr.B, A210, A192) S.S. (les catégories les plus courantes sont TP304, 316, 321, 347) Je suis A.S.(les catégories les plus courantes sont T/P5,9,11,22, 91) Acier double(les classes les plus courantes sont 2205 etc.) |
|
| * Ce tableau sert de guide général de nos capacités, veuillez nous contacter pour tout autre cas sur mesure. | ||
Avantages des tubes à nageoires spirales soudés à haute fréquence
1L'installation est simple et économique, et la longueur maximale du tube à nageoires en spirale soudé à haute fréquence peut atteindre 6 mètres, ce qui réduit le point de connexion,rend l'installation plus économique et plus rapide, et réduit la probabilité de fuite du point de raccordement.
2. Maintenance simple, après l'installation du tube à nageoires spirales de soudage à haute fréquence, une maintenance de base est requise.
3. haut rendement, soudage à haute fréquence tube à nageoires spirales est le tube à nageoires et tuyau d'acier enveloppé soudage à contact complet, la zone de dissipation de chaleur est plus de 8 fois le tube léger,L' intérieur est plus lisse., la résistance à l'eau interne est faible.
4Longue durée de vie, résistance mécanique élevée combinée à la nageoire et au tuyau, résistance à la traction de plus de 200Mpa, tous les tuyaux à l'intérieur et à l'extérieur sont galvanisés à chaud.
Application du projet
Chauffage et climatisation
Les centrales électriques
Générateurs de vapeur à récupération de chaleur
Industrie pétrochimique
Applications maritimes
Applications de réfrigération
Économiseurs
Refroidisseurs à huile et à gaz
Plomberie et climatisation
Condensateurs et évaporateurs
Échangeur de chaleur à coque et tube
Autres différentes applications d'échangeurs de chaleur
