Yuhong Holding Group Co., LTD.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | YUHONG |
| Certification: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numéro de modèle: | Tube d'aileron d'acier inoxydable d'ASTM A312 TP347 |
| Quantité de commande min: | 500kgs |
|---|---|
| Détails d'emballage: | paquet Pli-en bois de cas de /Iron de cas avec le chapeau en plastique |
| Délai de livraison: | 7days |
| Conditions de paiement: | L/C, T/T |
| Nom du produit: | Tube à ailettes dentelé | Materical: | Toute combinaison matérielle qui peut être arc soudé |
|---|---|---|---|
| Processus de soudure: | GMAW | Taille de tube: | ″ 1,00 au ″ 12,75 en dehors du diamètre |
| Taille d'aileron: | 0,375 ″ 1,25 au ″ | Lancement d'aileron: | 1 à 7 ailerons par pouce |
| Épaisseur d'aileron: | 20ga (.035 ″) à 16ga (.060 ″) | Largeur de segment d'aileron: | 5/32 ″ ou 5/16 ″ |
| Application du projet: | L'échangeur de chaleur, la chaudière, le traitement de gaz naturel, etc. | ||
| Lumière élevée: | tube à ailettes expulsé, tube d'aileron d'échangeur de chaleur | ||

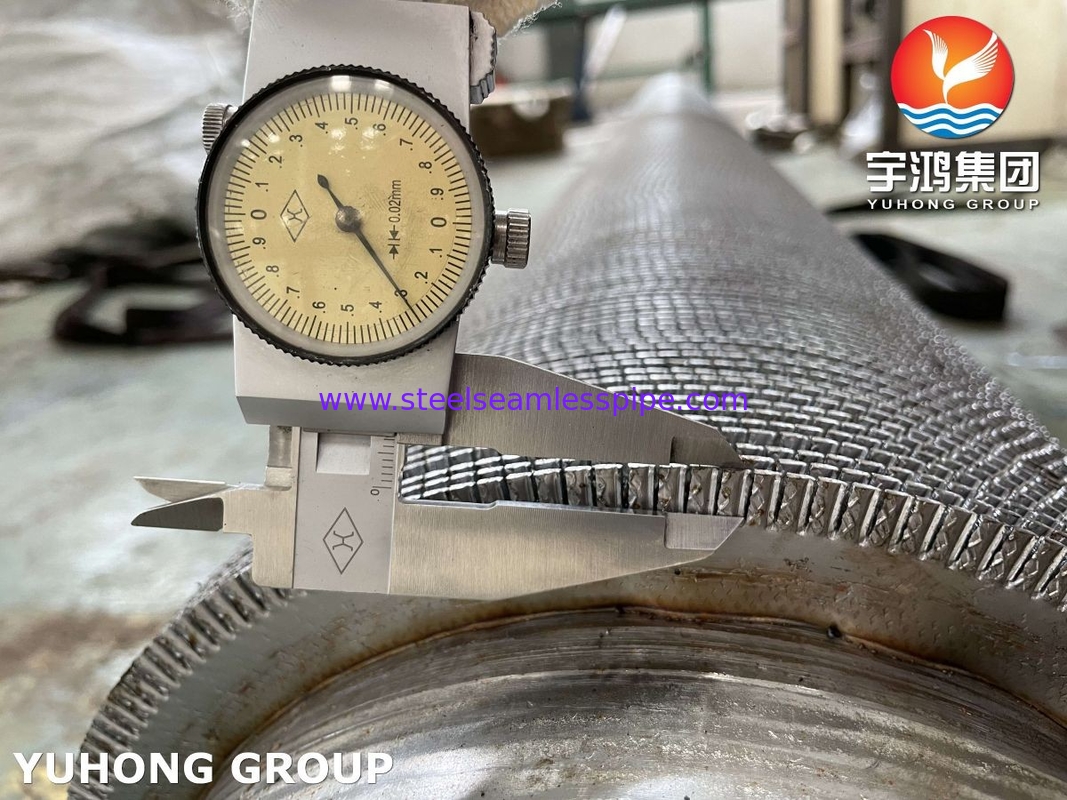

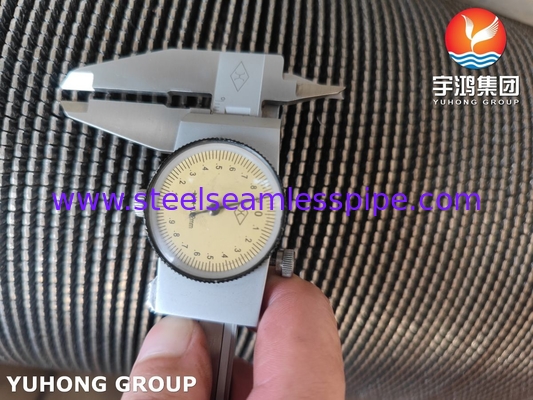

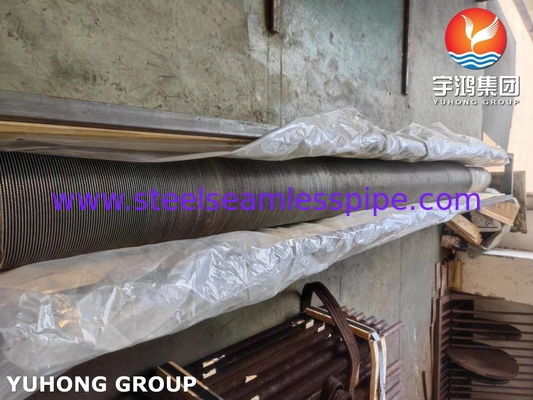

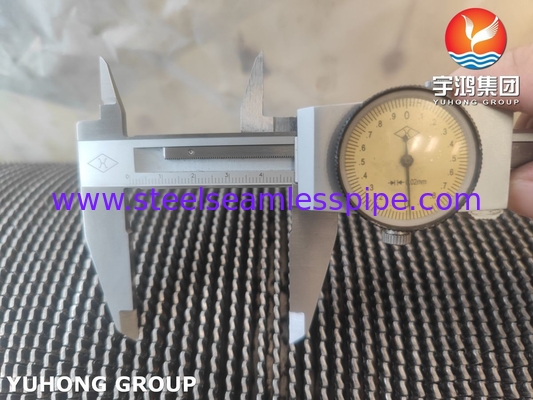

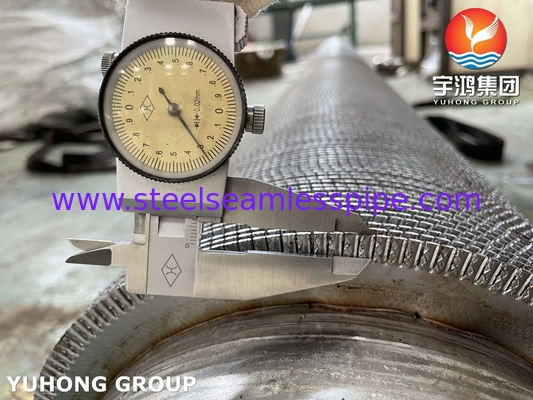

ASTM A312 TP347 solides solubles a crénelé le tube d'aileron du tube à ailettes HFW pour l'économiseur de chaudière d'échangeur de chaleur
Les tubes à ailettes dentelés, également connus sous le nom de tubes d'aileron de HFW (à haute fréquence soudé), sont des tubes d'échangeur de chaleur qui ont crénelé/ailerons ondulés sur la surface extérieure. Ces ailerons augmentent l'efficacité de transfert de chaleur du tube en créant la turbulence dans l'écoulement de fluide, qui favorise un meilleur transfert de chaleur à partir du mur de tube au milieu environnant.
Des tubes d'aileron de HFW sont fabriqués utilisant un procédé électrique à haute fréquence de soudage par résistance. Ce processus implique de former et souder les ailerons sur la surface de tube utilisant un courant électrique. La forme dentelée des ailerons fournit une plus grande superficie pour l'échange thermique et améliore la représentation de transfert de chaleur global.
Quelques matériaux utilisés généralement pour les tubes à ailettes dentelés incluent :
Acier au carbone : L'acier au carbone est un matériel très utilisé dû à son de haute résistance et coût bas. Il offre la bonne résistance à la corrosion et peut résister à des hautes températures.
Acier inoxydable : L'acier inoxydable est souvent choisi pour ses excellentes propriétés de résistance à la corrosion. Il convient aux applications où le tube est exposé aux environnements ou aux hautes températures corrosifs.
Alliages de cuivre de cuivre et : Des alliages de cuivre de cuivre et tels que le laiton sont préférés pour leur conduction thermique et résistance élevées à la corrosion. Ces matériaux sont utilisés généralement dans les échangeurs de chaleur et d'autres applications qui exigent le transfert de chaleur efficace.
Alliages en aluminium et d'aluminium : Les alliages en aluminium et d'aluminium sont légers et offrent la bonne conduction thermique. Ils sont utilisés généralement dans les applications qui exigent la dissipation thermique, telle que la climatisation et la réfrigération.
Le matériel spécifique choisi pour les tubes à ailettes dentelés dépend des facteurs tels que les conditions de fonctionnement, les conditions thermiques, et l'environnement environnant. Il est le meilleur de consulter un spécialiste ou un fabricant pour déterminer le matériel le plus approprié pour une application spécifique.
| Les tubes à ailettes dentelés hélicoïdaux soudés de Yuhong Group | |
| Processus de soudure | GMAW |
| Taille de tube/tuyau | ″ 1,00 au ″ 12,75 en dehors du diamètre |
| Taille d'aileron | 0,375 ″ 1,25 au ″ |
| Largeur de segment d'aileron | 5/32 ″ ou 5/16 ″ |
| Épaisseur d'aileron | 20ga (.035 ″) à 16ga (.060 ″) |
| Lancement d'aileron | 1 à 7 ailerons par pouce |
| Matériaux | Toute combinaison matérielle qui peut être arc soudé |
| Longueur de tube | Aucune limite pratique |
Quelle est la différence entre les tubes à ailettes solides soudés et les tubes à ailettes dentelés soudés ?
La principale différence entre eux est dans la conception des ailerons.
1. Les tubes à ailettes solides soudés ont des ailerons qui sont solides et continus sur la longueur du tube. Ces ailerons fournissent une grande superficie pour le transfert de chaleur, qui peut améliorer l'efficacité de l'échangeur de chaleur. Cependant, les ailerons solides peuvent également créer une baisse à haute pression comparée aux ailerons dentelés.
2. les tubes à ailettes dentelés soudés ont des ailerons qui sont crénelés ou entaillés sur leur longueur. Ces dentelures aident à perturber la couche limite et à améliorer l'efficacité de transfert de chaleur. Les ailerons dentelés peuvent également fournir une baisse de plus basse pression comparée aux ailerons solides.
Pourquoi les gens choisissent les tubes à ailettes dentelés ?
Transfert de chaleur augmenté : Les dentelures sur les ailerons augmentent la superficie du tube, laissant pour un transfert de chaleur plus efficace. Ceci peut être particulièrement avantageux dans les applications où l'échange thermique doit être maximisé.
Dynamique des fluides améliorée : Les dentelures aident à perturber l'écoulement de fluide et à favoriser un meilleur mélange, ayant pour résultat l'efficacité améliorée de transfert de chaleur. Ceci peut être salutaire dans les applications où il y a basse vitesse liquide ou pour des fluides avec les propriétés pauvres de transfert de chaleur.
Prévention de condensation : Les ailerons dentelés aident à casser l'écoulement laminaire, réduisant la probabilité de la condensation formant sur la surface du tube. Ceci peut être important dans les applications où la condensation peut mener à la corrosion ou à d'autres questions opérationnelles.
Encrassement réduit : Le profil dentelé des ailerons peut aider à réduire au minimum l'encrassement provoqué par l'habillage de la saleté, de la poussière, ou d'autres particules sur la surface du tube. Ceci peut avoir comme conséquence la représentation améliorée et l'efficacité au fil du temps, comme besoins d'entretien et de nettoyage sont réduites.
Résistance de la structure accrue : Les dentelures fournissent la rigidité et la force supplémentaires à l'aileron, rendant elle plus résistante pour endommager ou la déformation. Ceci peut être avantageux dans les applications avec les efforts à haute pression ou mécaniques.
Citation rapide
Dimensions : le diamètre extérieur (OD) et l'épaisseur de paroi des tubes. En plus, spécifiez la longueur des tubes requis.
Matériel : Spécifiez le matériel requis pour les tubes, tels que l'acier au carbone, l'acier inoxydable, ou n'importe quel autre alliage spécifique.
Caractéristiques d'aileron : MaterialState la taille d'aileron (ou profondeur d'aileron), épaisseur d'aileron, et la densité des dentelures requises. La taille d'aileron se rapporte à la distance de la racine à l'astuce des ailerons, alors que l'épaisseur d'aileron est l'épaisseur réelle des ailerons. La densité des dentelures se rapporte au nombre de points dentelés par unité de longueur de la surface d'aileron.
Quantité de tube : Spécifiez le nombre de tubes d'aileron dentelés requis pour votre application.
Applications
Les champs communs d'application sont :
1. Les unités d'échangeurs de chaleur pour des centrales de centrale (électrique, nucléaire, thermique et géothermique) ;
2. Systèmes corrosifs élevés (condensateurs, vaporisateurs, desalinations d'eau de mer, fertilisant, systèmes d'urée, ammoniaque, gaz, acides corrosifs) ;
3. Les industries de pétrole, chimiques et pétrochimiques ;
4. Le traitement des denrées alimentaires et les industries du froid des produits alimentaires ;
5. Traitement de gaz naturel ;
