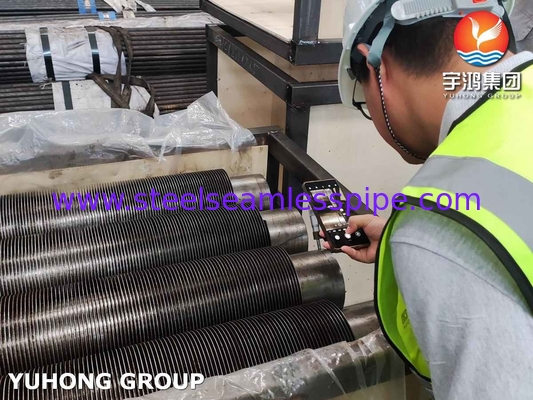

Tube à ailettes de coude en U d'acier au carbone d'ASTM A106 Gr.B pour le tube NDE d'échangeur de chaleur disponible

Les tubes à ailettes de coude en U sont un type de tube d'échangeur de chaleur qui a une U-forme et sont enveloppés avec des ailerons. La forme de coude en U tient compte pour que le tube soit plié d'une manière dont optimise son utilisation dans un système d'échangeur de chaleur, alors que les ailerons fournissent la superficie accrue pour le transfert de chaleur. Cette conception rend coude en U les tubes à ailettes particulièrement efficaces à la chaleur de transfert à partir d'un fluide à l'autre, comme dans des applications industrielles comme la production d'électricité, le traitement chimique, et le raffinage du pétrole. Les ailerons peuvent être faits de différents matériaux, tels que l'aluminium, le cuivre, ou l'acier inoxydable, selon les conditions d'application spécifiques.

Les tubes à ailettes de coude en U offrent plusieurs avantages par rapport à d'autres types de tubes d'échangeur de chaleur, incluant :

Efficacité accrue de transfert de chaleur : Les ailerons sur l'extérieur du tube à ailettes de coude en U augmenter la superficie disponible pour le transfert de chaleur entre le fluide coulant à l'intérieur du tube et le fluide ou le gaz circulant sur l'extérieur. Cette superficie augmentée tient compte d'un transfert de chaleur plus efficace, faisant à coude en U les tubes à ailettes une solution efficace pour des applications où des vitesses de transfert du feu vif sont exigées.

Taille et poids réduits : Puisque des tubes à ailettes de coude en U sont conçus avec une U-forme, ils peuvent être arrangés dans une rangée compacte, qui aide à réduire la taille et le poids globaux du système d'échangeur de chaleur.

Force et longévité améliorées : La conception de coude en U de ces tubes les rend plus résistants à l'effort mécanique, tel que la vibration et la dilatation thermique, qui peuvent mener à l'échec dans d'autres types de tubes d'échangeur de chaleur.

Conception personnalisable : Des tubes à ailettes de coude en U peuvent être fabriqués en un grand choix de tailles, de matériaux, et de configurations pour répondre à des exigences spécifiques d'application. Cette flexibilité tient compte d'une plus grandes personnalisation et optimisation des systèmes d'échangeur de chaleur.

ASTM A106 couvre plusieurs catégories des tuyaux d'acier au carbone, y compris la catégorie A, la catégorie B, et la catégorie C. Les différentes catégories ont des niveaux de variation des conditions de composition chimique, des propriétés mécaniques, et des conditions d'essai.

La catégorie A est la qualité la inférieure et a la moins quantité de conditions, alors que la catégorie B est la catégorie la plus utilisée généralement et a des conditions plus strictes. La catégorie C a des conditions plus élevées que la catégorie B en termes de résistance à la traction, limite conventionnelle d'élasticité, et élongation.

De façon générale, les tuyaux d'acier au carbone A106 sans couture sont très utilisés dans diverses industries dues à leur résistance à hautes températures, longévité, et à résistance à la corrosion.

Application :

Le tube à ailettes de coude en U a un large éventail d'applications dans différentes industries, y compris :

Échangeurs de chaleur : Les tubes à ailettes de coude en U sont utilisés généralement dans des échangeurs de chaleur pour la chaleur de transfert entre les fluides ou les gaz. Ils sont particulièrement efficaces à la chaleur de transfert dans des applications à hautes températures telles que la production d'électricité, le traitement chimique, et le raffinage du pétrole.

Chaudières : Des tubes à ailettes de coude en U sont utilisés dans les chaudières pour augmenter la superficie de chauffage et pour améliorer l'efficacité de transfert de chaleur. Ceci peut aider à réduire la consommation de carburant et à améliorer la représentation globale de chaudière.

Climatisation et réfrigération : Des tubes à ailettes de coude en U peuvent être utilisés dans des systèmes de climatisation et de réfrigération pour améliorer le rendement énergétique de transfert et d'augmentation de chaleur.

Industries de transformation : Les tubes à ailettes de coude en U trouvent l'application dans diverses industries de transformation telles que des produits pétrochimiques, des engrais, des pharmaceutiques, et le traitement des denrées alimentaires des produits alimentaires où ils sont employés pour des applications de transfert de chaleur dans les réacteurs, les colonnes de distillation, et tout autre équipement de processus.

Centrales : Les tubes à ailettes de coude en U sont très utilisés dans des centrales pour des applications de récupération de chaleur dans des générateurs de vapeur, des condensateurs, et tout autre équipement d'échange thermique.
