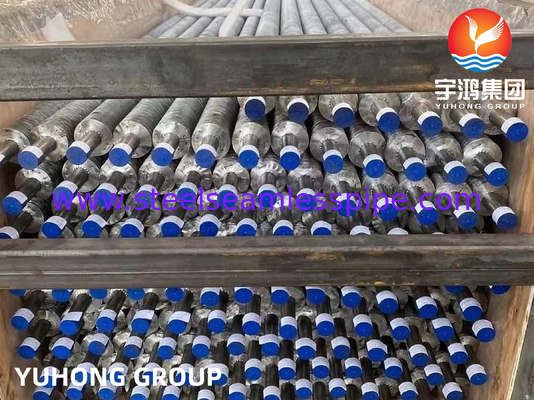

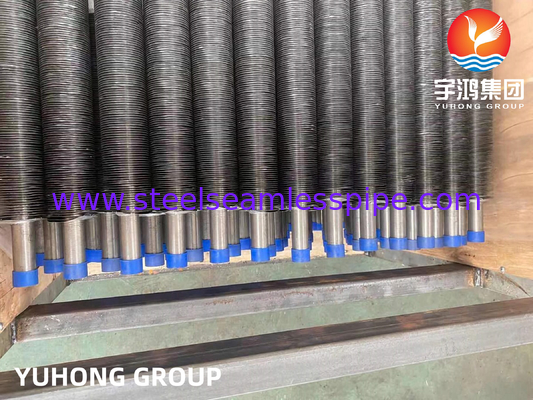

Le type le tube d'aileron Al99.5 d'ASME SB163 N04400 G a enfoncé le tube d'aileron pour le vaporisateur

ASME SB163 N04400 G Type Tube à ailettes Al99.5 Tube à ailettes intégré pour vaporisateur

Un tube à ailettes est un tube qui a de petites ailettes autour de la surface extérieure.Ces ailettes agissent comme un filtre et un mécanisme pour transférer la chaleur du matériau à l'intérieur du tube vers l'espace extérieur ou vice versa.Les tubes à ailettes sont utilisés dans les applications qui nécessitent un transfert de chaleur d'un fluide chaud vers un fluide plus froid à travers la paroi du tube.La vitesse à laquelle un tel transfert de chaleur se produit dépend de trois facteurs :

La différence de température entre les deux fluides.
Le coefficient de transfert de chaleur entre chacun des fluides et la paroi du tube.
La surface à laquelle le fluide est exposé.

SB 163 N04400 Le tuyau ASME SB 163 UNS N04400 à base de nickel est connu pour sa résistance à l'eau de mer et à la vapeur à haute température.

Caractéristiques du tube à ailettes de type G :

• 1. Conception compacte
• 2. Haute performance
• 3. Installation facile
• 4. Moins d'espace requis
• 5. Moins de câblage
• 6. Surface optimisée
• 7. Meilleure technologie utilisée
• 8. Protection moyenne contre la corrosion
• 9. Moins de consommation d'énergie
• 10. Fiabilité accrue
• 11. Peu d'entretien
• 12. Haute résistance mécanique

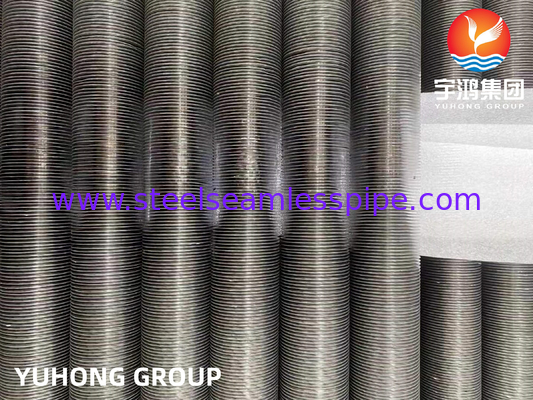

Processus de tube à ailettes de type G

Dans les tubes à ailettes de type G, les ailettes sont préparées en incrustant la bande métallique dans une rainure.Ce dernier est formé sur un tube de base.En plaçant l'ailette dessus, le remblayage est effectué, ce qui entraîne une fixation solide des ailettes aux tubes de base.Par conséquent, le nom G-Fin Tubes est apparu.Les trois processus mentionnés ci-dessus sont effectués simultanément.Un transfert de chaleur maximal est attendu des tubes g-fin car les ailettes sont fortement attachées au tube de base.

Les tubes à ailettes de type G fonctionnent généralement dans des applications à haute température (environ 400 degrés Celsius).Fabriquées en cuivre, en carbone ou en aluminium, ces ailettes ont relativement moins de résistance à la corrosion atmosphérique.En revanche, la résistance mécanique est acceptable.Inoxydabledes matériaux d'ailettes en acier et en acier au carbone sont également utilisés, mais un traitement et un outillage particuliers des bandes d'ailettes en acier sont nécessaires.Les refroidisseurs d'air, les radiateurs, etc. utilisent les tubes g-fin.

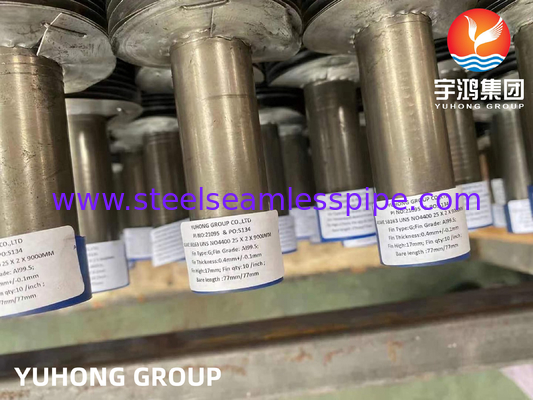

Détails techniques/Détails du tube de base

Diamètre du tube : 20 mm OD Min à 219 mm OD Max.

Épaisseur du tube : Minimum 2 mm jusqu'à 16 mm

Matériau du tube : acier au carbone, acier inoxydable, acier allié, acier Corten, acier duplex, acier super duplex, Inconel, nickel à haute teneur en chrome et incolloy, matériau CK 20 et d'autres matériaux.

Pour un devis rapide, veuillez envoyer avec l'exigence suivante :

Nombre de pièces

tube de base : diamètre, épaisseur, longueur et spécification du matériau.

Ailettes : spécification du matériau, type (plein ou dentelé), hauteur, épaisseur, espacement, longueur à ailettes et sections sans ailettes.Détails de préparation de soudure si nécessaire.

Délai de livraison requis.

À propos du tube Monel 400

Monel appartient à un groupe d'alliages de nickel.Il est produit avec de fortes concentrations de cuivre et de chrome dans leur composition chimique.Ces tubes sont conçus pour suffire dans des environnements induits par des contraintes de corrosion.Ils ne se dissocient ou ne se déforment pas facilement à n'importe quelle température.Le SB 163 N04400grade est conçu avec une résistance supérieure et d'excellentes propriétés mécaniques.Ils possèdent une résistance à la traction minimale de 550 MPa et une limite d'élasticité minimale de 240 MPa.Les produits de ce grade peuvent être facilement allongés de 40 %.

Monel 400est un alliage nickel-cuivre (environ 67 % Ni – 23 % Cu) qui résiste à l'eau de mer et à la vapeur à haute température ainsi qu'aux solutions salines et caustiques.L'alliage 400 est un alliage en solution solide qui ne peut être durci que par travail à froid.Cet alliage de nickel présente des caractéristiques telles qu'une bonne résistance à la corrosion, une bonne soudabilité et une résistance élevée.Un faible taux de corrosion dans l'eau saumâtre ou de mer à écoulement rapide combiné à une excellente résistance à la fissuration par corrosion sous contrainte dans la plupart des eaux douces, et sa résistance à une variété de conditions corrosives ont conduit à sa large utilisation dans les applications marines et d'autres solutions de chlorure non oxydantes.

Composition chimique

Propriétés mécaniques

Propriétés physiques

Pression nominale des tubes

Industries où les tubes à ailettes de type G sont utilisés

1. Plantes à caoutchouc

2. Centrales électriques

3. Industries pétrolières

4. Industries chimiques

Autres applications

1. Génie maritime.

2. Équipement de traitement des produits chimiques et des hydrocarbures.

3. Réservoirs d'essence et d'eau douce.

4. Distillateurs de pétrole brut.

5. Chauffages désaérateurs.

6. Chauffe-eau d'alimentation de chaudière et autres échangeurs de chaleur.

7. Vannes, pompes, arbres, raccords et attaches.

8. Échangeurs de chaleur industriels.

9. Solvants chlorés.

10. Tours de distillation de pétrole brut.
