Yuhong Holding Group Co., LTD.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | YUHONG |
| Certification: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numéro de modèle: | A179+AL1060/1050 |
| Quantité de commande min: | 500KGS |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | cas Pli-en bois /Iron |
| Délai de livraison: | 7 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 1000ton |
| Nom du produit: | Tubes à nageoires | Matériau de tubes: | Acier au carbone, acier inoxydable, acier allié, cuivre, etc. |
|---|---|---|---|
| Matériau des nageoires: | Aluminium, tonnelier And Steel | épaisseur de la nageoire: | Minute de 2,1 millimètres (12FPI) |
| Longueur du tube: | Personnalisé | pacakge: | cas Pli-en bois /Iron |
| Surligner: | Tube d'aileron expulsé d'échangeur de chaleur,Tube A179 à ailettes,Tuyau à ailettes de condensateur |
||
A179 Échangeur de chaleur à tubes à ailerons Tube AL 1060 Fin L Type extrudé Type intégré Type échangeur de chaleur Refroidissement de l'air

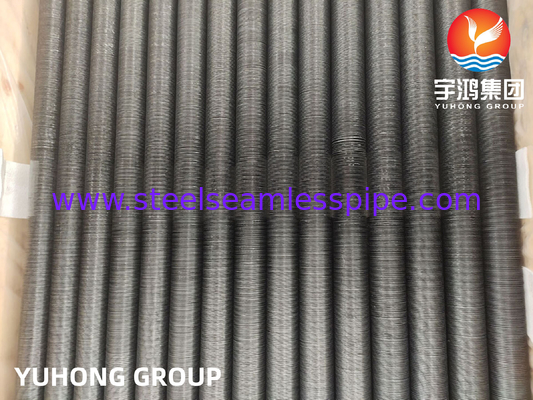

Tubes à nageoires de type L pour échangeur de chaleur
Le tube à nageoires de type L est un tube à nageoires en ruban adhésif à nageoires d'aluminium ou en ruban adhésif à nageoires de cuivre plié en spirale en forme de L sous tension et étroitement enroulé autour de la surface extérieure du tube de base.Il est combiné avec deux matériaux différents.
La tension dans les bandes d'ailerons du tube à ailerons de type L s'enroule autour du tube, ce qui fait que les pieds de l'aileron pressent fortement contre le tube, tenant les ailerons fermement en place.
Processus de fabrication
Les bandes d'ailerons (généralement en aluminium et en cuivre) sont pliées en forme de L et enroulées sous tension sur la surface du tube de base.Les pattes des nageoires sont reliées et couvrent la surface des nageoires..
| Matériaux de tubes de noyau | |
| Tubes en acier au carbone | A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG, |
| Tubes en acier allié | A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
| Tubes en acier inoxydable | Les produits doivent être présentés dans un emballage de qualité supérieure à la norme ISO 9001:2015 ou dans un emballage de qualité supérieure à celle-ci. |
| Tubes en cuivre | Le produit doit être présenté sous forme d'une couche d'étiquette. |
| Tubes en titane | Gr. 2 |
| Matériaux de nageoires | |
| D'autres matériaux, n'ayant pas d'autre valeur que les métaux1100, Alu.1060), cuivre, acier | |
Caractéristiques du tube à nageoires de type L
1La section trapézoïdale formée par le calandrage d'un tube à aileron de type L pour échangeur de chaleur est conforme à la distribution de la densité du débit thermique, les tubes sont étroitement combinés,et le rendement thermique est élevé, ce qui élimine la chaleur de contact causée par l'espace entre les tubes et le tube à nageoires.
2Le tube peut résister à des températures allant jusqu'à 150°C et ne présente aucun risque de corrosion atmosphérique ou de stress thermique.
3Le tube à nageoires de type L fournit la zone de contact entre la bande de nageoires et la surface du tube pour protéger la paroi du tube de la corrosion atmosphérique.
4Cette conception L TYPE est beaucoup plus économique que les types LL, KL ou même G-embedded.
5Température de fonctionnement maximale: 230°C
Pour un devis rapide, s'il vous plaît envoyer avec les exigences suivantes
Nombre de pièces,
Tubes de base: diamètre, épaisseur, longueur et spécifications du matériau.
Ailerons: spécifications du matériau, type (solide ou dentelé), hauteur, épaisseur, espacement, longueur des ailerons et sections sans ailerons.
Délai de livraison requis.
| * Ce sont les motifs de nageoires/tubes les plus courants. Nous avons plus de 20 combinaisons différentes de nageoires et de tubes. Contactez-moi pour plus d'informations et d'options. | ||
| Surface hélicoïdale de la nageoire (Tubes OD ️ Hauteur de nageoire hélicoïdale disponible sur le tube) |
||
| 5/8" ′′ 3/8", 1/2" et 7/16" | 1′′ ′′ 3/8′′, 1/2′′, 7/16′′ et 5/8′′ | 1 1/4 " ′′ 3/8 ", 1/2 ", 7/16 " et 5/8 " |
| 15.875mm 9.525mm, 12.7mm et 11.113mm | 25.4 mm 9.525 mm, 12.7 mm, 11.113 mm et 15.875 mm | 31.75mm 9.525mm, 12.7mm, 11.113mm et 15.875mm |
|
||
Utilisations
Tubes à nageoires de type Lest généralement utilisé dans les refroidisseurs d'air des industries pétrochimiques, électriques, du papier, du tabac, du chauffage des bâtiments et autres, ainsi que dans les échangeurs de chaleur des centrales électriques (électricité, nucléaire,centrales thermiques et géothermiques).
