Yuhong Holding Group Co., LTD.
Lieu d'origine: | La Chine |
Nom de marque: | YUHONG |
Certification: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Numéro de modèle: | ASME SB163 Monel 400/UNS N04400 |
Quantité de commande min: | 100 KG |
---|---|
Détails d'emballage: | Caisse en bois contreplaqué/caisse en fer/paquet avec capuchon en plastique |
Délai de livraison: | 7 jours |
Conditions de paiement: | L/C,T/T |
Nom de produit: | tube à ailettes de type g | Norme de tube: | ASTM B163, ASME SB163 |
---|---|---|---|
Matériel de tube: | Monel 400 (UNS N04400) | Type: | Type de G inclus |
Tube OD: | 20mm au maximum de 219mm OD. | Épaisseur de tube: | 2mm à 16mm |
Longueur de tube: | Pouvez adapté aux besoins du client | Matériel d'aileron: | Aluminium, |
Épaisseur d'aileron: | 0.8mm à 4mm | Taille d'aileron: | 0,25" (6.35mm) à 1,5" (38mm) |
Densité d'aileron: | adaptez aux besoins du client, FPI/fins par pouce | ||
Lumière élevée: | Type tube à ailettes incorporé du tube G d'alliage de nickel d'ASME SB163 Monel 400 |

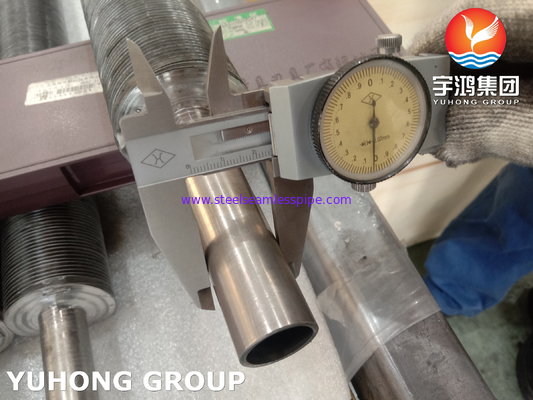

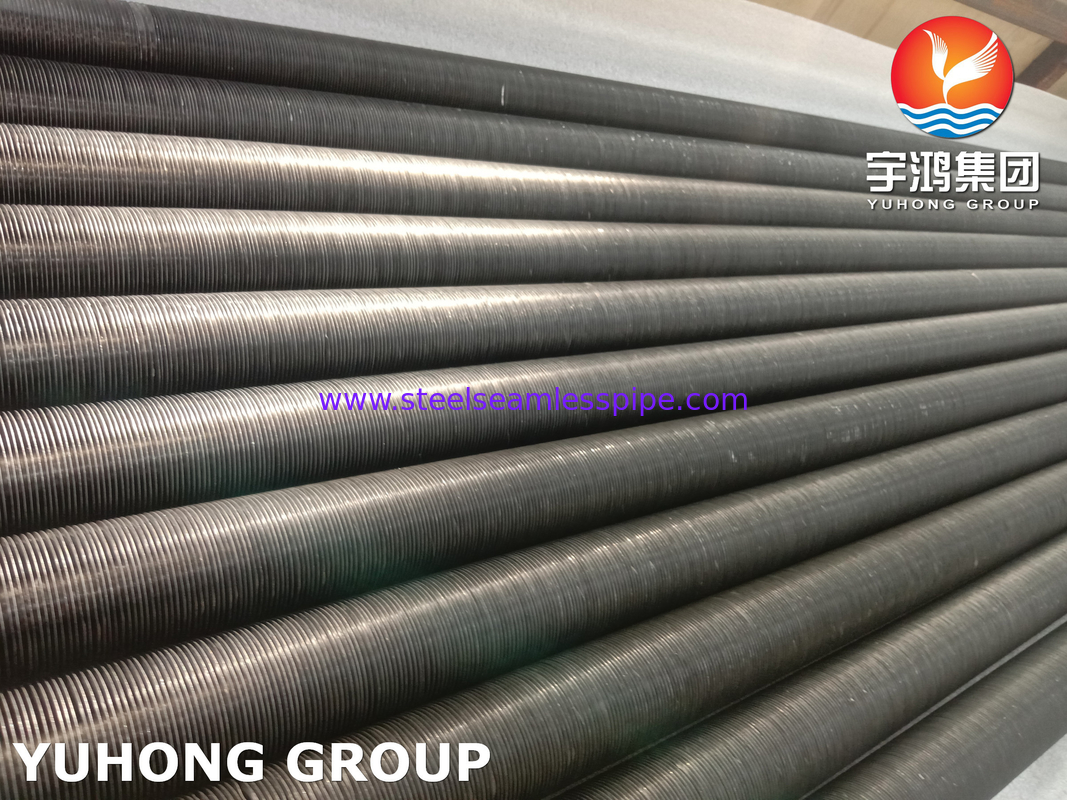

tube nu incorporé de type g d'alliage de nickel du tube d'aileron ASME SB163 Monel 400 avec l'aileron en aluminium
le tube d'aileron incorporé de type g est un type de tube circonférentiellement à ailettes où l'aileron est mécaniquement enfoncé dans une cannelure qui est labourée dans le tube et en place fermée à clef par les petits pains qui forcent la cannelure pour se fermer étroitement autour de la base d'aileron. Nous pouvons fournir les tubes de G-aileron dans les combinaisons suivantes du tube et du matériel bas d'aileron :
Matériel bas de tube : Acier d'acier au carbone et allié, acier doux, acier inoxydable et tubes construits par ERW ou processus sans couture
Matériel d'aileron : Aluminium, cuivre
Quel est tube de G-aileron ou tube d'aileron incorporé ?
Le tube d'aileron incorporé ou tube d'aileron de G est un tube d'aileron extérieur prolongé où les ailerons sont extérieurement appliqués sur les tubes bas. Une cannelure est formée sans interruption sur le tube bas et le bord d'aileron est inséré dans la cannelure. Après que l'aileron soit inséré dans la cannelure un ensemble de rouleaux est utilisé pour soutenir pour remplir cannelure et l'aileron alors est solidement enfoncé dans le tube bas.
Caractéristiques de type g de tube à ailettes :
1. Design compact
2. Performant
3. Installation facile
4. Moins d'espace a exigé
5. Moins câblant
6. Surface optimisée
7. La technologie la plus fine a employé
8. Protection contre la corrosion moyenne
9. Moins de consommation d'énergie
10. Fiabilité accrue
11. Bas entretien
12. Résistance mécanique élevée
Monel 400 est un alliage de nickel-cuivre (Ni environ de 67% – Cu de 23%) qui est résistant à l'eau et à la vapeur de mer aux hautes températures aussi bien que pour saler et aux solutions caustiques. L'alliage 400 est un alliage de solution solide qui peut seulement être durci par le travail à froid. Cet alliage de nickel montre des caractéristiques comme la bonne résistance à la corrosion, bons soudabilité et de haute résistance. Un bas taux de corrosion rapidement en coulant saumâtre ou eau de mer combinée avec l'excellente résistance à l'effort-corrosion fendant dans la plupart des eaux douces, et sa résistance à un grand choix de conditions corrosives menées à son utilisation large dans des applications marines et d'autres solutions de non-oxydation de chlorure.
ASME SB163 UNS N04400/composition chimique de tube d'alliage nickel de Monel 400
Catégorie | C | Manganèse | SI | S | Cu | Fe | Ni | Cr |
Monel 400 | 0,30 maximum | 2,00 maximum | 0,50 maximum | 0.24max | 28.0-34.0 | 2,50 maximum | minute 63,00 | – |
ASME SB163 UNS N04400/Monel 400 propriétés mécaniques de tube d'alliage de nickel
Élément | Densité | Point de fusion | Résistance à la traction | Limite conventionnelle d'élasticité (0.2%Offset) | Élongation |
Monel 400 | 8,8 g/cm3 | °C 1350 (°F) 2460 | Livre par pouce carré – 80 000, MPA – 550 | Livre par pouce carré – 35 000, MPA – 240 | 40 % |
ASME SB163 UNS N04400/Monel 400 propriétés physiques de tube d'alliage de nickel
Propriétés | Métrique | Impérial |
---|---|---|
Densité | 8,8 gm/cm3 | 0,318 lb/in3 |
ASME SB163 UNS N04400/estimation de pression de tube d'alliage nickel de Monel 400
Tube O.D. |
Épaisseur de paroi de tube (pouces) | |||||||
---|---|---|---|---|---|---|---|---|
.028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
Pression d'utilisation (psig) | ||||||||
1/8 | 7900 | 10100 | ||||||
1/4 | 3700 | 4800 | 7000 | 9500 | ||||
5/16 | 3700 | 5400 | 7300 | |||||
3/8 | 3100 | 4400 | 6100 | |||||
1/2 | 2300 | 3200 | 4400 | |||||
3/4 | 2200 | 3000 | 4000 | 4600 | ||||
1 | 2200 | 2900 | 3400 | 3900 | 4300 |
Applications
1. Génie maritime.
2. Installation de fabrication de produit chimique et d'hydrocarbure.
3. Essence et réservoirs d'eau douce.
4. Distillateurs de pétrole.
5. Appareils de chauffage chassants l'air.
6. Chauffe-eau d'alimentation de chaudière et d'autres échangeurs de chaleur.
7. Valves, pompes, axes, garnitures, et attaches.
8. Échangeurs de chaleur industriels.
9. Dissolvants chlorés.
10. Tours de distillation de pétrole brut.
11. Plants gommifères
12. Centrales
13. Industries pétrolières
14. Industries chimiques
Pour les applications qui impliquent le transfert de la chaleur à partir d'un fluide chaud à un fluide plus froid par un mur de tube, des tubes d'aileron sont utilisés. Habituellement, pour un échangeur de chaleur d'air, où un des fluides est air ou un autre gaz, le coefficient de transmission de chaleur latéral d'air sera superficie beaucoup inférieure et tellement supplémentaire de transfert de chaleur ou un échangeur de tube d'aileron est très utile. L'écoulement global de modèle d'un échangeur de tube à ailettes est souvent croisement de flux, cependant, ce peut également être flux parallèle ou contre-courant.
Des ailerons sont employés pour augmenter la superficie efficace de la tuyauterie d'échangeur de chaleur. En outre, des tubes à ailettes sont utilisés quand le coefficient de transmission de chaleur sur en dehors de des tubes est sensiblement inférieur à celui sur l'intérieur. En d'autres termes, la chaleur transférée à partir du liquide au gaz, vapeur au gaz, tel que la vapeur pour aérer l'échangeur de chaleur, et le fluide thermique pour aérer l'échangeur de chaleur.
Caractéristiques de type g de tube à ailettes
1. Design compact
2. Performant
3. Installation facile
4. Moins d'espace a exigé
5. Moins câblant
6. Surface optimisée
7. La technologie la plus fine a employé
8. Protection contre la corrosion moyenne
9. Moins de consommation d'énergie
10. Fiabilité accrue
11. Bas entretien
12. Résistance mécanique élevée
Industries où des tubes à ailettes de type g sont utilisés
1. Plants gommifères
2. Centrales
3. Industries pétrolières
4. Industries chimiques
D'autres applications
1. Génie maritime.
2. Installation de fabrication de produit chimique et d'hydrocarbure.
3. Essence et réservoirs d'eau douce.
4. Distillateurs de pétrole.
5. Appareils de chauffage chassants l'air.
6. Chauffe-eau d'alimentation de chaudière et d'autres échangeurs de chaleur.
7. Valves, pompes, axes, garnitures, et attaches.
8. Échangeurs de chaleur industriels.
9. Dissolvants chlorés.
10. Tours de distillation de pétrole brut.
