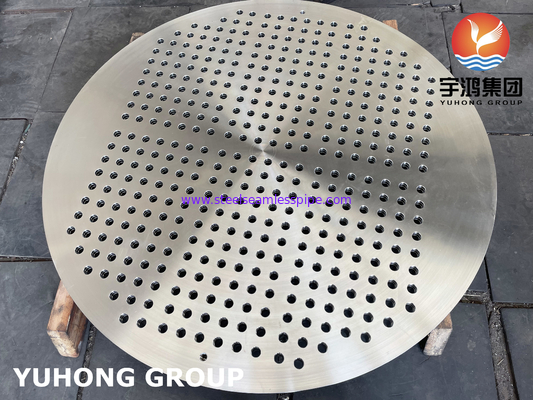

Tubesheets sont l'un des composants les plus importants des échangeurs de chaleur de Shell et de tube. des feuilles de tube sont habituellement faites à partir d'un morceau plat rond de plat forgé qui sont usinées avec des trous forés pour les extrémités de tube dans un emplacement et un modèle précis relativement à un un autre. Des trous de tube peuvent être forés et alésés et peuvent être usinés avec un ou plusieurs cannelures qui augmente considérablement la force du joint de tube. La fabrication nos ateliers ont été équipées des machineries modernes comprenant des foreuses de commande numérique par ordinateur afin de faire n'importe quelle sorte des feuilles de tube. les feuilles de tube sont très utilisées pour la fabrication des échangeurs de chaleur dans n'importe quelle configuration. Toutes les activités de usinage telles que le tour usinant, forant, alésant, attachant du ruban adhésif, cannelant, et fraisant de surface peuvent être effectuées exactement selon les dessins et les caractéristiques du client. En tant que toutes les activités de forage est l'ordinateur programmé et fait par l'état de machineries de commande numérique par ordinateur d'art, il n'y aurait pas aucune erreur possible provoquée par humain.

Méthode d'analyse de Tubesheet

Montre la norme pour employer pour l'analyse :

• TEMA - Association tubulaire de fabricants d'échangeur
• ASME - section VIII d'ASME, Division 1, section UHX ou section VIII, Division 2, partie d'ASME
• L'option choisie en code de conception détermine si le logiciel emploie la Division 1 ou la Division 2.
• Palladium 5500 (code britannique) - code de récipient à pression britannique, section 3,9, échangeur de chaleur plat Tubesheets
• EN-13445

Type d'échangeur

Choisissez le type d'échangeur de chaleur.

• Le tube en U a seulement un tubesheet. Les tubes sont pliés sous forme de « U. » que le paquet peut enlevé pour l'entretien, mais il est plus difficile de nettoyer l'intérieur du tube en raison de la courbure.



• Fixe a deux tubesheets qui sont fixés à chaque extrémité de l'échangeur et sont reliés entre eux par les tubes droits. Les tubesheets sont stationnaires, la dilatation thermique tellement différentielle peut se développer entre la coquille et les tubes. Un joint de dilatation est parfois exigé pour absorber la croissance thermique. Vous devez choisir un type fixe d'échangeur de tubesheet pour exécuter l'analyse par éléments finis (YUHONG) sur des joints de dilatation.



• Le flottement a un tubesheet qui est fixé (stationnaire) et un qui sont libres pour se déplacer. Puisque des flotteurs d'un tubesheet, n'importe quelle dilatation thermique différentielle entre la coquille et les tubes est absorbés. Cette catégorie des échangeurs est la plus souple et également la plus coûteuse. Des tubes peuvent également être nettoyés facilement comparés aux échangeurs de tube en U.



Composition chimique de SS316L
