Yuhong Holding Group Co., LTD.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | YUHONG |
| Certification: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
| Numéro de modèle: | ASTM B338/ASME SB338 GR. 5 UNS R56400 |
| Quantité de commande min: | 100KGS |
|---|---|
| Détails d'emballage: | cas Pli-en bois/caisse de fer |
| Délai de livraison: | 7 jours |
| Conditions de paiement: | L/C, T/T |
| Nom de produit: | Tube titanique d'alliage | Norme: | ASTM B338/ASME SB388/ASTM B861/ASTM B862/ASME SB338/ASME SB861/ASME SB862 |
|---|---|---|---|
| Matériel: | Titane de la catégorie 5 | Type: | Sans couture/soudé |
| O.D. SANS COUTURE.: | Sans couture - 1/4" NOTA: à 12" NOTA: (taille ennuyée nominale) | O.D. SOUDÉ.: | Soudé/ERW- 1" NOTA: à 16" NOTA: (taille ennuyée nominale) |
| W.T.: | Programme 10 pour programmer 160 | Longueur: | 5 à 7 mètres, 09 à 13 mètres, longueur aléatoire simple, double longueur aléatoire et adapter la tai |
| EXTRÉMITÉ: | La plaine finit/extrémité biseautée | Application: | Condensateurs, échangeurs de chaleur, etc. |
| Surligner: | tube titanique de l'alliage unsr56400 de la catégorie 5,tube titanique d'alliage de l'asme sb338,tuyauterie titanique d'astm |
||

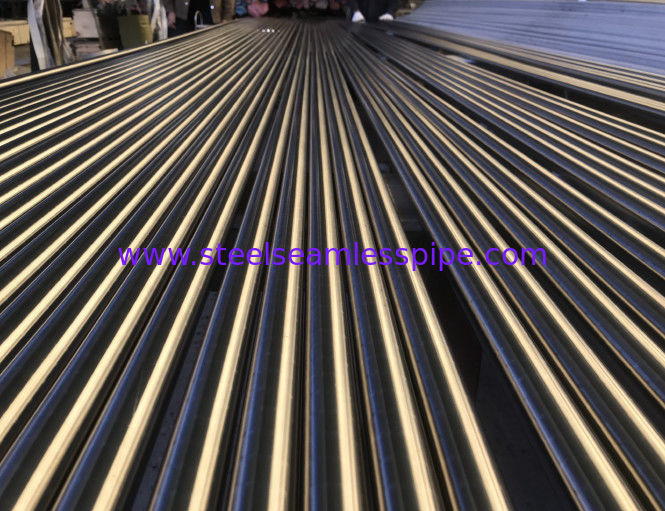

Tubes sans couture et tuyaux d'alliage titanique de la catégorie 5/UNS R56400 d'ASTM B338/ASME SB338
Quel est tube de titane de la catégorie 5 ?
Un tube sans couture de la catégorie 5 titaniques a pu être fabriqué de la billette creuse par n'importe quel processus réducteur à froid ou processus d'étirage à froid. Ce processus est un qui rapportera un tube à haute pression du GR 5 titaniques sans couture, répondant de ce fait aux exigences prescrites. Alternativement, le tube soudé de la catégorie 5 titaniques doit être fait à partir d'un produit laminé plat à l'aide d'un procédé de soudure à l'arc électrique automatique sur l'alliage.
Grade5, UNS R56400, 3,7164, Ti-6Al-4V est l'alliage titanique de α+β le plus très utilisé. Il a l'excellente force spécifique, l'excellente résistance à la corrosion et dureté de fracture, aussi bien que bon soudant la possibilité de traitement et la capacité de résister aux températures extrêmes, et peut être renforcé par traitement thermique. L'alliage a été à l'origine développé pour le marché aérospatial et est très utilisé dans les composants structurels aérospatiaux. En raison de son biocompatibility très bon, on l'a largement identifié également dans l'industrie médicale.
Spécifications
Spécifications standard de STM B338-17e1 pour le titane sans couture et soudé et les tubes titaniques d'alliage pour des condensateurs et des échangeurs de chaleur
| Spécifications titaniques de tubes d'alliage d'ASTM B338 | ASTM B338/ASTM B861/ASTM B862/ASME SB338/ASME SB861/ASME SB862 |
| Catégories titaniques de tubes d'alliage d'ASTM B338 | Évaluez 1, évaluez 2, évaluez 3, évaluez 5, évaluez 7, évaluez 8, évaluez 9, évaluez 11, évaluez 12, évaluez 23, UNS R50250, UNS R50400, UNS R56400, UNS R52400, UNS R56320, UNS R53400, Ti-6Al-4V, C-130AM, C-110M, Ti-4Al-3Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-8Al-1Mo-1V, Ti-13V-11Cr-3Al, Ti-15V-3Cr-3Sn-3Al |
| Type titanique de tubes d'alliage d'ASTM B338 | Laminé à chaud/étiré à froid/soudé/ERW |
| Taille externe de diamètre de tubes titaniques d'alliage d'ASTM B338 | Sans couture - 1/4" NOTA: à 12" NOTA: (taille ennuyée nominale) Soudé/ERW- 1" NOTA: à 16" NOTA: (taille ennuyée nominale) |
| Épaisseur de paroi titanique de tubes d'alliage d'ASTM B338 | Programme 10 pour programmer 160 |
| Longueur titanique de tubes d'alliage d'ASTM B338 | 5 à 7 mètres, 09 à 13 mètres, longueur aléatoire simple, double longueur aléatoire et adapter la taille aux besoins du client. |
| Les tubes titaniques d'alliage d'ASTM B338 des embouts de tuyau | La plaine finit/extrémité biseautée |
| États titaniques de la livraison de tubes d'alliage d'ASTM B338 | Comme roulé, finition étirée à froid et chaude, effort soulagé, recuit, durci, gâchée |
| Revêtement titanique de tubes d'alliage d'ASTM B338 | Electropolish, polonais mécanique, finition de satin, passivée |
| Tubes titaniques d'alliage d'ASTM B338 l'autre essai | essai d'ardness, essai hydrostatique d'essai, d'Eddy Current, Eddy Current, etc. de tension d'essai, d'aplatissement, d'essai de fusée, recuit, hydrostatique d'essai, gâché, par effort soulagé. |
| Dimension titanique de tubes d'alliage d'ASTM B338 | Tous les tuyaux est fabriqués et inspectés/examinés aux normes appropriées comprenant ASTM et ASME |
| Services à valeur ajoutée de tubes titaniques d'alliage d'ASTM B338 | Dessinez/expansion/usinage/soufflage de sable/grenaillage/traitement thermique |
| Emballage titanique de tubes d'alliage d'ASTM B338 | Lâche/paquet/palette en bois/boîte en bois/tissu en plastique s'enveloppe/monture en plastique/protecteur biseauté |
| Expédition et transport titaniques de tubes d'alliage d'ASTM B338 | Par route - camion/train, par la mer - le Coupure-volume conventionnel navire/FCL (pleine charge de conteneur)/LCL (moins de) de charge de conteneur/20 pieds de conteneur/40 pieds de conteneur/45 pieds de conteneur/haut conteneur de cube/conteneur à couvercle serti, par avion - passager et avions de charge civils de cargo |
| Certificat d'essai matériel titanique de tubes d'alliage d'ASTM B338 | Le fabricant Test Certificate As par EN10204 3,1, certificat d'essai en laboratoire de 3,2/de NABL a approuvé le laboratoire. /Sous l'agence d'inspection de tiers comme GV, TUV, DNV, LLOYDS, ABS etc. |
Composition chimique
| Élément | Composition chimique % | ||||||||
| Catégorie 1 | Catégorie 2 | Catégorie 3 | Catégorie 5 | Catégorie 7 | Catégorie 9 | Catégorie 11 | Catégorie 12 | Catégorie 23 | |
| Azote, maximum | 0,03 | 0,03 | 0,05 | 0,05 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 |
| Carbone, maximum | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 |
| Hydrogène, maximum | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,0125 |
| Fer, maximum | 0,20 | 0,30 | 0,30 | 0,40 | 0,30 | 0,25 | 0,20 | 0,30 | 0,25 |
| L'oxygène, maximum | 0,18 | 0,25 | 0,35 | 0,20 | 0,25 | 0,15 | 0,18 | 0,25 | 0,13 |
| Aluminium | … | … | … | 5.5-6.75 | … | 2.5-3.5 | … | … | 5.5-6.5 |
| Vanadium | … | … | … | 3.5-4.5 | … | 2.0-3.0 | … | … | 3.5-4.5 |
| Étain | … | … | … | … | … | … | … | … | … |
| Ruthénium | … | … | … | … | … | … | … | … | … |
| Palladium | … | … | … | … | 0.12-0.25 | … | 0.12-0.25 | … | … |
| Molybdène | … | … | … | … | … | … | … | 0.2-0.4 | … |
| Chrome | … | … | … | … | … | … | … | … | … |
| Nickel | … | … | … | … | … | … | … | 0.6-0.9 | … |
| Niobium | … | … | … | … | … | … | … | … | … |
| Ziconium | … | … | … | … | … | … | … | … | … |
| Silicium | … | … | … | … | … | … | … | … | … |
| Résiduels, maximum chacun | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Résiduels, total maximum | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
| Titane | équilibre | équilibre | équilibre | équilibre | équilibre | équilibre | équilibre | équilibre | équilibre |
Propriétés mécaniques
Résistance à la traction d'ASTM B338 des tubes titaniques
| Catégorie | Résistance à la traction, minute | Limite conventionnelle d'élasticité (0,2% compensations) | Élongation 2 po. ou 50 millimètres | |||||
| minute | maximum | |||||||
| Ksi | (MPA) | Ksi | (MPA) | Ksi | (MPA) | minute % de longueur de mesure | ||
| Catégorie 1 | 35 | (240) | 25 | (170) | 45 | (310) | 24 | |
| Catégorie 2 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
| Catégorie 3 | 65 | (450) | 55 | (380) | 80 | (550) | 18 | |
| Catégorie 5 | 130 | (895) | 120 | (828) | … | … | 10 | |
| Catégorie 7 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
| Catégorie 9 | 90 | (620) | 70 | (483) | 45 | … | 15 | |
| Catégorie 11 | 35 | (240) | 25 | (170) | … | (310) | 24 | |
| Catégorie 12 | 70 | (483) | 50 | (345) | … | … | 18 | |
| Catégorie 23 | 120 | (828) | 110 | (759) | … | … | 10 | |
| Normes titaniques de tuyauterie de la catégorie 5 | ASTM B338/ASME SB338 |
|---|---|
| Taille sans couture de tube de la catégorie 5 titaniques | 3,35 millimètres OD à 101,6 millimètres OD |
| Taille soudée de tube de la catégorie 5 titaniques | 6,35 millimètres OD à 152 millimètres OD |
| GTS titanique de tuyauterie de la catégorie 5 d'alliage et Bwg | GTS 10., GTS 12., GTS 14., GTS 16., GTS 18., GTS 20. |
| Épaisseur de paroi titanique de tube de la catégorie 5 d'alliage d'ASME SB338 | 0,020" – 0,220", (épaisseurs de paroi spéciales disponibles) |
| Ti. Longueur de tuyauterie de la catégorie 5 d'alliage | Tube aléatoire et double simple aléatoire, standard et de coupe de longueur |
| Finition titanique de tuyauterie de la catégorie 5 d'alliage d'ASME SB338 | Poli, AP (recuit et mariné), BA (lumineux et recuit), MF |
| Forme | Penchant de “U”, cavité, hydraulique, LSAW, chaudière, tube droit, bobine de tube, rond, rectangulaire, place etc. |
| Types de tuyauterie titanique d'UNS R56400 | Sans couture, ERW, EFW, tube/tuyauterie soudés et fabriqués |
| Extrémité titanique de tube d'UNS R56400 | Extrémité simple, extrémité biseautée, tube marché |
| Inscription | Toute la tuyauterie titanique d'ASTM B338 GR 5 sont marquées comme suit : Norme, catégorie, OD, épaisseur, longueur, no. de la chaleur (ou selon la demande du client.) |
| Application et utilisations du tube titanique de la catégorie 5 | Tube d'huile, tube à gaz, tube liquide, tube de chaudière, tube d'échangeur de chaleur, |
| Service à valeur ajoutée | Aspiration et expansion selon la taille et la longueur requise, (électro et commercial) etc. recuit et mariné polonais de recourbement, d'usinage. |
| Spécialisez-vous dedans | Tube capillaire d'ASTM B338 GR 5 titaniques et tout autre Odd Size Échangeur de chaleur d'alliage du GR 5 et tube de condensateur |
| Certificat d'essai | Fabricant Test Certificate Certificat d'essai en laboratoire du gouvernement. Laboratoire approuvé. Sous l'inspection de tiers |
|
|
|
|
Nous pouvons également couper, fil, et tube d'alliage de la cannelure gr. 5 pour répondre à vos caractéristiques. Norme ANSI titanique ASME B36.10, B36.19, B2.1 de dimension de tube de la catégorie 5 |
|
Le titane est un métal structurel important développé pendant les années 1950, qui très utilisé dans divers champs en raison de leur résistance à la corrosion de haute résistance et bonne, et de résistance du feu vif. Le premier alliage titanique pratique est l'alliage de Ti-6Al-4V qui avec succès s'est développé en 1954. En raison de sa résistance thermique, force, plasticité, dureté, formability, soudabilité, de résistance à la corrosion et de biocompatibility. C'est devenu l'alliage de navire amiral dans l'industrie titanique d'alliage, et la quantité de cet alliage utilisé a expliqué 75% à 85% de tous les alliages titaniques. Beaucoup d'autres alliages titaniques peuvent être considérés comme des modifications d'alliage de Ti-6Al-4V.
Applications
