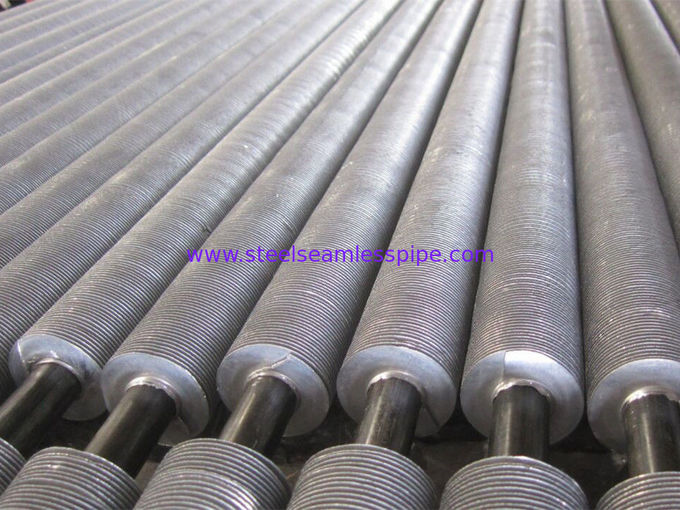

Tube à ailettes soudé par haute fréquence OD 1/4" - longueur de 8" de 9116MM pour l'échangeur de chaleur

Tube à ailettes soudé par haute fréquence OD 1/4" - longueur de 8" de 9116MM pour l'échangeur de chaleur

    • High Frequency Welded Finned Tube OD 1/4" - 8" 9116MM Length For Heat Exchanger
    • High Frequency Welded Finned Tube OD 1/4" - 8" 9116MM Length For Heat Exchanger
    • High Frequency Welded Finned Tube OD 1/4" - 8" 9116MM Length For Heat Exchanger
  • High Frequency Welded Finned Tube OD 1/4" - 8" 9116MM Length For Heat Exchanger

    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: YUHONG
    Certification: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
    Numéro de modèle: TP304, SUS 304, 1,4301

    Conditions de paiement et expédition:

    Quantité de commande min: 1000KGS
    Prix: NON
    Détails d'emballage: emballage en bois de caisse de fer de cas
    Délai de livraison: 30 JOURS
    Conditions de paiement: L / C, T / T
    Capacité d'approvisionnement: 500 Tonnes par mois
    Contactez maintenant
    Description de produit détaillée
    OD: 1/4" À 8" TPIs: selon des exigences de client
    Nom: Tube d'aileron d'échangeur de chaleur certification: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
    Longueur: 9116MM Standard: ASTM A312

    SUS 304 du tube d'aileron d'échangeur de chaleur ASTM A312 TP304 1,4301 OD 1/4" ~8" LONGUEUR 9116MM





    Les tubes à ailettes solides de HFW abréviation le tube à ailettes solide en spirale hélicoïdal soudé par haute fréquence

    Les tubes à ailettes hélicoïdaux fournissent au concepteur les solutions élevées d'efficacité thermique et de design compact pour toute une gamme d'échangeurs de chaleur où des fumées propres sont employées. Des tubes à ailettes hélicoïdaux sont fabriqués en type solide et dentelé.



    Les tubes à ailettes solides hélicoïdaux sont fabricant en enveloppant hélicoïdal la bande continue d'aileron sur le tube. Le soudage par résistance d'à haute fréquence utilise habituellement la fréquence de 400 kilohertz. La blessure d'aileron autour du tube et de la soudure continue. La bande d'aileron est blessée en spirale sur le tube et sans interruption soudée avec un procédé électrique à haute fréquence au tube bas le long de la racine en spirale. La bande d'aileron tenue sous la tension et confinée latéralement comme elle est formée autour du tube, s'assurant de ce fait que la bande est en contact puissant avec la surface basse de tube. Une soudure continue est appliquée au point où la bande d'aileron commence d'abord à se plier autour du diamètre de tube, utilisant le procédé de soudage à l'arc sous gaz avec fil électrode fusible.



    Pour une taille indiquée de tube ou de tuyau, la superficie désirée de transfert de chaleur par unité de longueur de tube peut être obtenue en spécifiant la taille d'aileron, l'épaisseur d'aileron et le nombre appropriés de /or d'ailerons par mètre de longueur.



    Tube à ailettes solide de HFW

    Cette configuration en acier soudée de tube à ailettes peut être employée pour pratiquement l'application d'échangeur de chaleur, et est en particulier adaptée aux applications à hautes températures et à haute pression. Les caractéristiques importantes de cette configuration sont lien décisif et efficace d'aileron au tube dans toutes les conditions de la température et pression, et capacité de résister aux températures élevées d'aileron-side.



    Un aileron hélicoïdal continu est fixé au tube bas par le soudage par résistance électrique à haute fréquence afin de donner un lien efficace et thermiquement fiable.



    Détails techniques/détails tube de base

    Diamètre de tube : minute de 20 millimètres OD au maximum de 219 millimètres OD.

    Épaisseur de tube : Minimum 2 millimètres jusqu'à 16mm

    Matériel de tube : Acier au carbone, acier d'acier d'acier inoxydable et allié, de Corten, acier duplex, acier duplex superbe, Inconel, haut haut nickel de Chrome et Incolloy, les CK 20 matérielles et un autre matériel.



    Détails d'aileron

    Épaisseur d'ailerons : Mn 0,8 millimètres au maximum 4 millimètres

    Taille d'ailerons : Minute 0,25" (6,35 millimètres) à Max.1.5 » (38 millimètres)

    Densité d'aileron : Ailerons de la minute 43 par mètre au maximum 287 ailerons par mètre

    Matériel : Acier au carbone, acier d'acier d'acier inoxydable et allié, de Corten, acier duplex et Incolloy.



    Pour une citation rapide, les PLZ envoient avec la condition suivante :

    Nombre de morceaux,

    tube bas : Diamètre, épaisseur, longueur et spécifications matérielles.

    Ailerons : spécifications matérielles, type (solide ou dentelé), taille, épaisseur, espacement, longueur à ailettes et sections unfinned. Détails de préparation de soudure s'il y a lieu.

    Période de livraison requise.



    Mots-clés : Tubes d'aileron, tube à ailettes, tubes à ailettes hélicoïdaux de tuyau à ailettes, tubes d'aileron solides, tube à ailettes dentelé, tubes à ailettes dentelés hélicoïdaux, Tubos Aletados



    *These sont les modèles d'aileron les plus communs/tube. Nous avons plus de 20 combinaisons différentes d'aileron et de tube de plat. Contactez-moi pour plus d'information et d'options.
    Surface hélicoïdale d'aileron
    (Tube OD – taille hélicoïdale disponible d'aileron sur le tube)
    5/8 ″ – 3/8 ″, ″ de 1/2 et 7/16 ″ 1 ″ – 3/8 ″, ″ de 1/2, 7/16 ″ et 5/8 ″ 1 1/4 ″ – 3/8 ″, ″ de 1/2, 7/16 ″ et 5/8 ″
    15.875mm – 9.525mm, 12.7mm et 11.113mm 25.4mm – 9.525mm, 12.7mm, 11.113mm et 15.875mm 31.75mm – 9.525mm, 12.7mm, 11.113mm, et 15.875mm
    • Options aux pieds, incluses et autres hélicoïdales de « L » d'aileron d'attachement sont disponibles.
    • Contactez-moi au sujet de la disponibilité de 1 1/4 matériel de tube du ″ (31.75mm)



    Tube à ailettes soudé par haute fréquence OD 1/4" - longueur de 8" de 9116MM pour l'échangeur de chaleur





    Type général capacité de production de H d'aileron Caractéristiques générales de type tubes de H d'aileron
    Installations productives : 6 machines finning ;
    Capacité quotidienne jusqu'à 20 tonnes ;
    Tube OD : maximum de 73 millimètres.
    Longueur de tube : 18 mètres de maximal.
    Épaisseur d'aileron : 1.5mm ~3.5mm
    Lancement d'aileron : 10mm mn.


    Processus de fabrication
    Des ailerons carrés ou rectangulaires de H sont soudés sur un tube bas en acier. Nous l'appelons type tuyauterie d'aileron de H.


    Critères d'acceptation
    Dessin approuvé et les conditions (TDC) de la livraison des clients.

    Services supplémentaires
    Tube étampant, coudes, courbures (90°/180° ou selon la conception du client).

    Essais de qualité
    La qualité de place ou de tube à ailettes de Rectangualr H est assurée par les essais hydrostatiques ou pneumatiques, les essais de courant de Foucault et les essais de tension afin de vérifier la liaison mécanique entre les chambres à air et les ailerons externes.

    Revêtement extérieur
    L'amorce Extérieur-rouge de phosphate de zinc d'oxyde et l'inhibiteur de corrosion volatil d'intérieur (VCI) dans le comprimé soluble dans l'eau forment.

    État de la livraison : Les extrémités de tube sont coupe carrée, bavures libres, intérieurement sèches et air soufflé propre, extérieurement enduit avec le vernis aux deux extrémités de place ou de tube d'aileron de Rectangualr.

    Applications :

    1. Économiseurs,
    2. Échangeurs de chaleur
    3. Chaudières marines

    Caractéristiques :

    Articles Matériaux généraux Matériaux populaires d'ASTM /ASME
    Matériel de tube de noyau Acier au carbone
    Acier allié
    Acier résistant à la chaleur,
    Acier inoxydable
    1. Acier au carbone : A106/A179 /A192/A210 etc….
    2. acier inoxydable : TP304/304L, TP316/TP316L, TP347 etc….
    3. acier allié : P5, T5, P9, T9, T11, T22
    Aileron
    Matériel
    Acier au carbone
    Acier inoxydable

    1. Acier au carbone
    2. acier inoxydable :
    TP409/410, TP304/304L, TP316/TP316L etc….




    Fiche technique de dimensions que nous fournissons.

    Descriptions générales des H-ailerons Caractéristiques populaires que nous faisons
    Tube OD (millimètre) 25mm à 73mm
    Épaisseur de paroi de tube (millimètre) 2.5mm mn.
    Longueur de tube (millimètre) maximum de 18000mm.
    Épaisseur d'aileron (millimètre) 1.5mm à 3.5mm
    Lancement d'aileron (millimètre) 10mm mn.
    Veuillez nous envoyer pour plus d'information.



    Avantage compétitif :

    1. Nous avons plus de 10 000 mètres carrés d'atelier, y compris le TYPE machines finning de 6 H-FIN, capacité quotidienne d'extrusion jusqu'à 20 tonnes.
    2. La place des tubes H-à ailettes d'ailerons de YUHONG sont le choix préféré de tube pour les chaudières à haute pression.
    3. Des ailerons peuvent être fabriqués en emboutissant le processus dans presque n'importe quelles forme et taille.
    4. L'espacement intégré d'aileron et de tube tient compte du nettoyage avec l'excellent choix en couvrant de suie ou en encrassant les atmosphères.
    5. La taille et l'espacement d'aileron sont limités seulement par des considérations de transfert de chaleur.
    6. Les ailerons et la tuyauterie peuvent être les métaux semblables ou différents.
